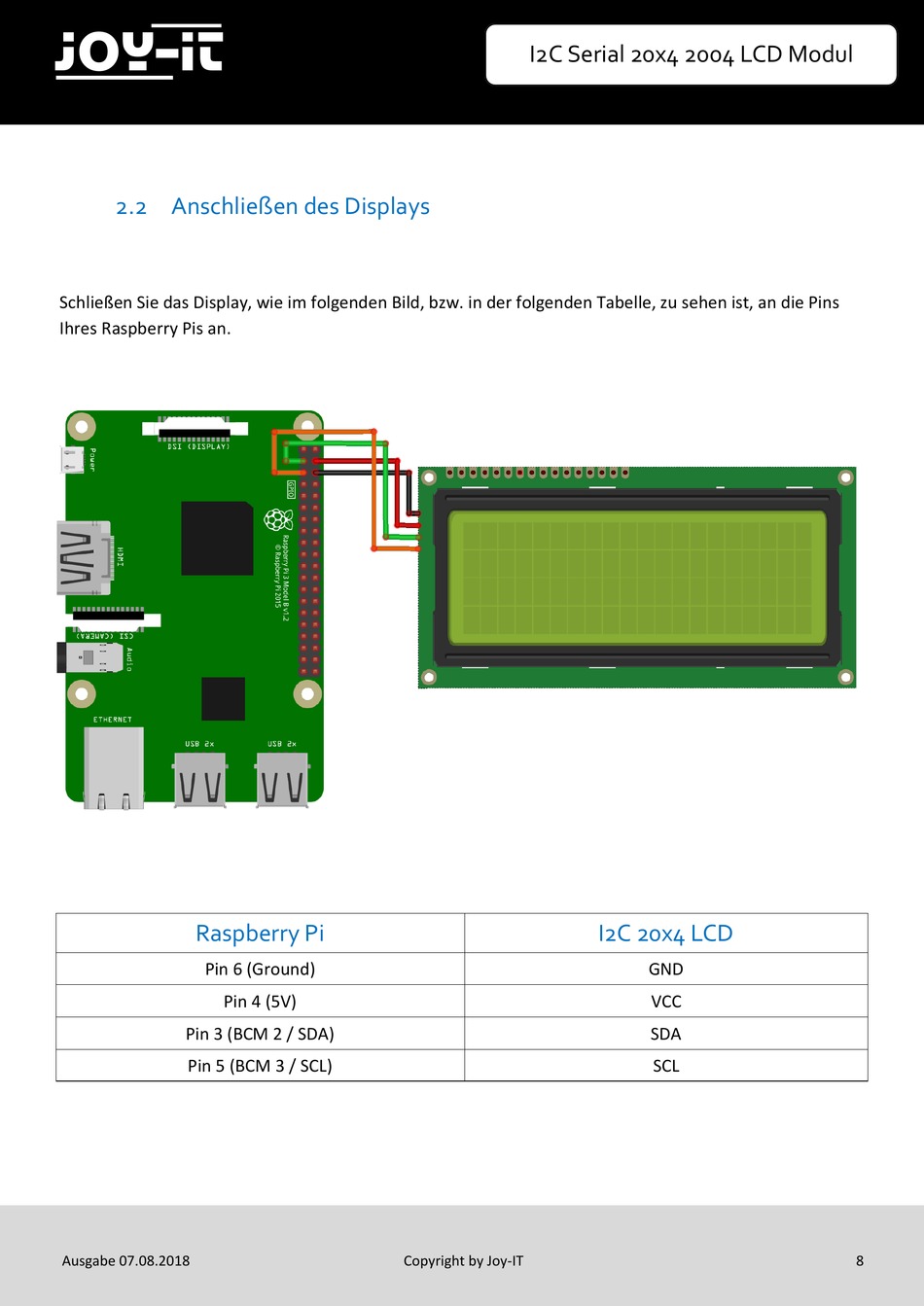

2.2 Anschließen des Displays
Schließen Sie das Display, wie im folgenden Bild, bzw. in der folgenden Tabelle, zu sehen ist, an die Pins
Ihres Raspberry Pis an.
Raspberry Pi
Pin 6 (Ground)
Pin 4 (5V)
Pin 3 (BCM 2 / SDA)
Pin 5 (BCM 3 / SCL)
Ausgabe 07.08.2018
I2C Serial 20x4 2004 LCD Modul
Copyright by Joy-IT
I2C 20x4 LCD
GND
VCC
SDA
SCL
8
