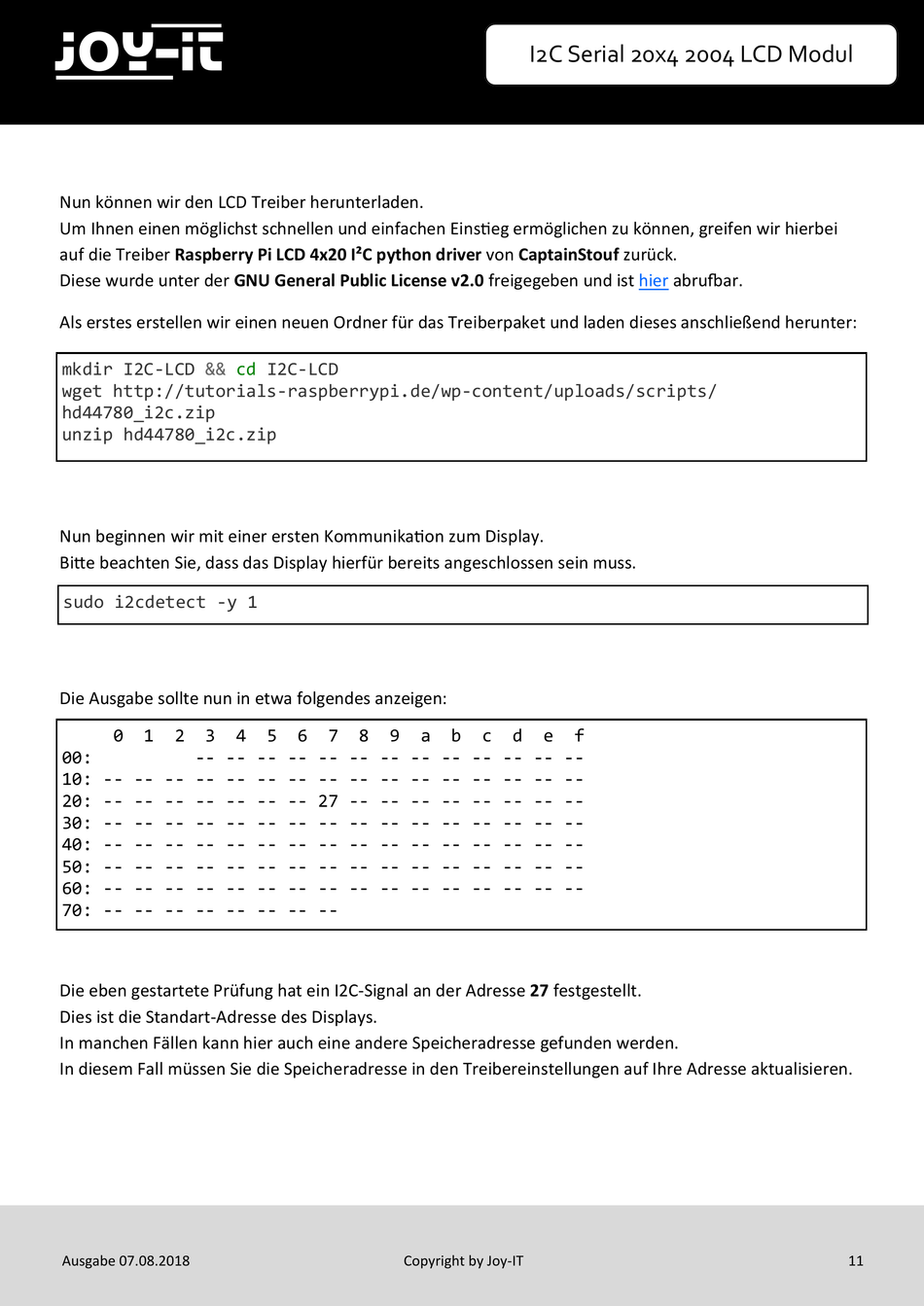

Nun können wir den LCD Treiber herunterladen.
Um Ihnen einen möglichst schnellen und einfachen Einstieg ermöglichen zu können, greifen wir hierbei
auf die Treiber Raspberry Pi LCD 4x20 I²C python driver von CaptainStouf zurück.
Diese wurde unter der GNU General Public License v2.0 freigegeben und ist
Als erstes erstellen wir einen neuen Ordner für das Treiberpaket und laden dieses anschließend herunter:
mkdir I2C-LCD
&&
wget http://tutorials-raspberrypi.de/wp-content/uploads/scripts/
hd44780_i2c.zip
unzip hd44780_i2c.zip
Nun beginnen wir mit einer ersten Kommunikation zum Display.
Bitte beachten Sie, dass das Display hierfür bereits angeschlossen sein muss.
sudo i2cdetect -y 1
Die Ausgabe sollte nun in etwa folgendes anzeigen:
0
1
2
3
00:
-- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- 27 -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
Die eben gestartete Prüfung hat ein I2C-Signal an der Adresse 27 festgestellt.
Dies ist die Standart-Adresse des Displays.
In manchen Fällen kann hier auch eine andere Speicheradresse gefunden werden.
In diesem Fall müssen Sie die Speicheradresse in den Treibereinstellungen auf Ihre Adresse aktualisieren.
Ausgabe 07.08.2018
cd
I2C-LCD
4
5
6
7
8
9
Copyright by Joy-IT
I2C Serial 20x4 2004 LCD Modul
a
b
c
d
e
f
hier
abrufbar.
