3
1.3

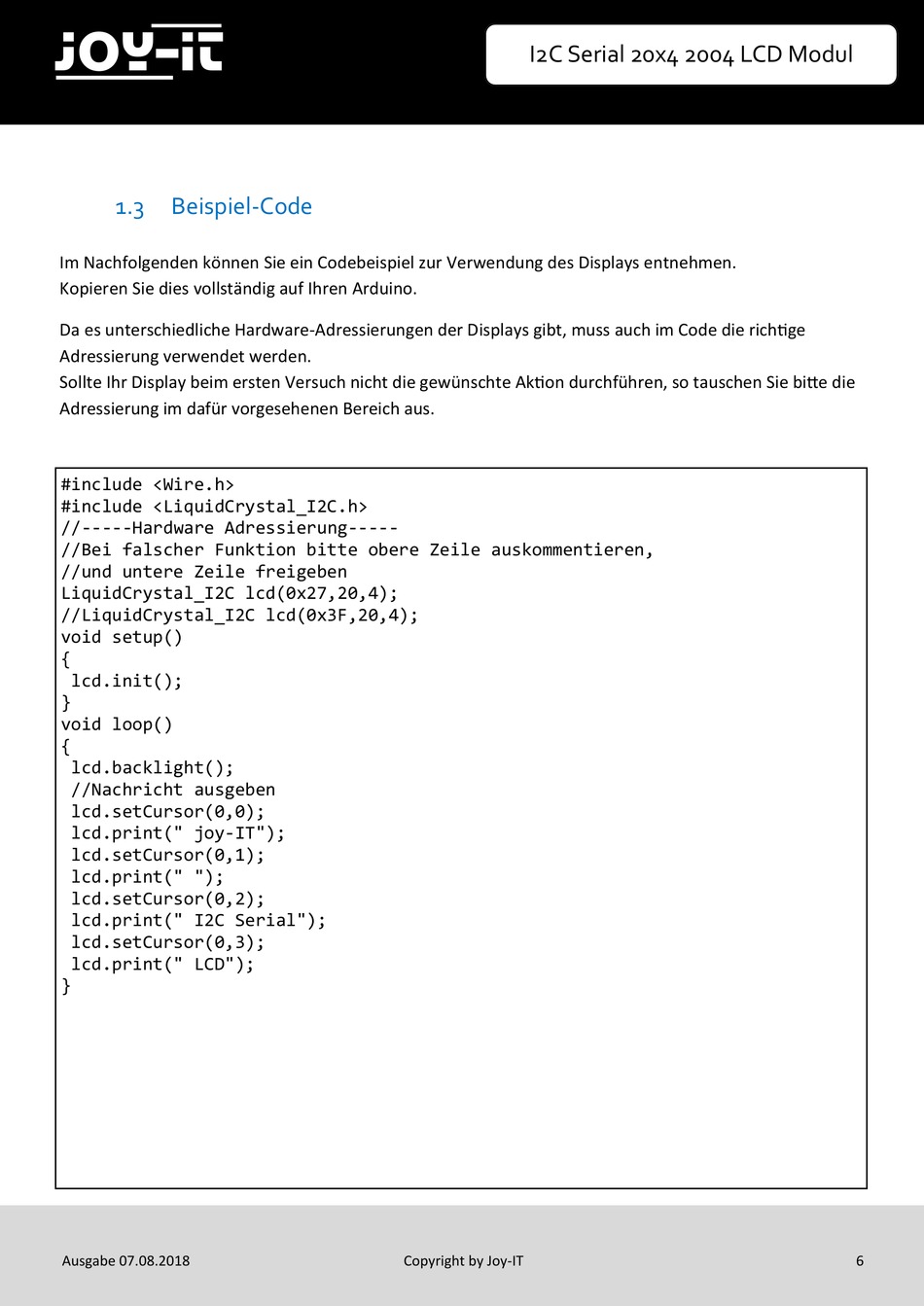

Beispiel-Code
Im Nachfolgenden können Sie ein Codebeispiel zur Verwendung des Displays entnehmen.
Kopieren Sie dies vollständig auf Ihren Arduino.
Da es unterschiedliche Hardware-Adressierungen der Displays gibt, muss auch im Code die richtige
Adressierung verwendet werden.
Sollte Ihr Display beim ersten Versuch nicht die gewünschte Aktion durchführen, so tauschen Sie bitte die
Adressierung im dafür vorgesehenen Bereich aus.
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
//-----Hardware Adressierung-----
//Bei falscher Funktion bitte obere Zeile auskommentieren,
//und untere Zeile freigeben
LiquidCrystal_I2C lcd(0x27,20,4);
//LiquidCrystal_I2C lcd(0x3F,20,4);
void setup()
{
lcd.init();
}
void loop()
{
lcd.backlight();
//Nachricht ausgeben
lcd.setCursor(0,0);
lcd.print(" joy-IT");
lcd.setCursor(0,1);
lcd.print(" ");
lcd.setCursor(0,2);
lcd.print(" I2C Serial");
lcd.setCursor(0,3);
lcd.print(" LCD");
}
Ausgabe 07.08.2018
I2C Serial 20x4 2004 LCD Modul
Copyright by Joy-IT
6
