Seitenansicht Scalance Xc - Siemens SCALANCE XC-200 Betriebsanleitung

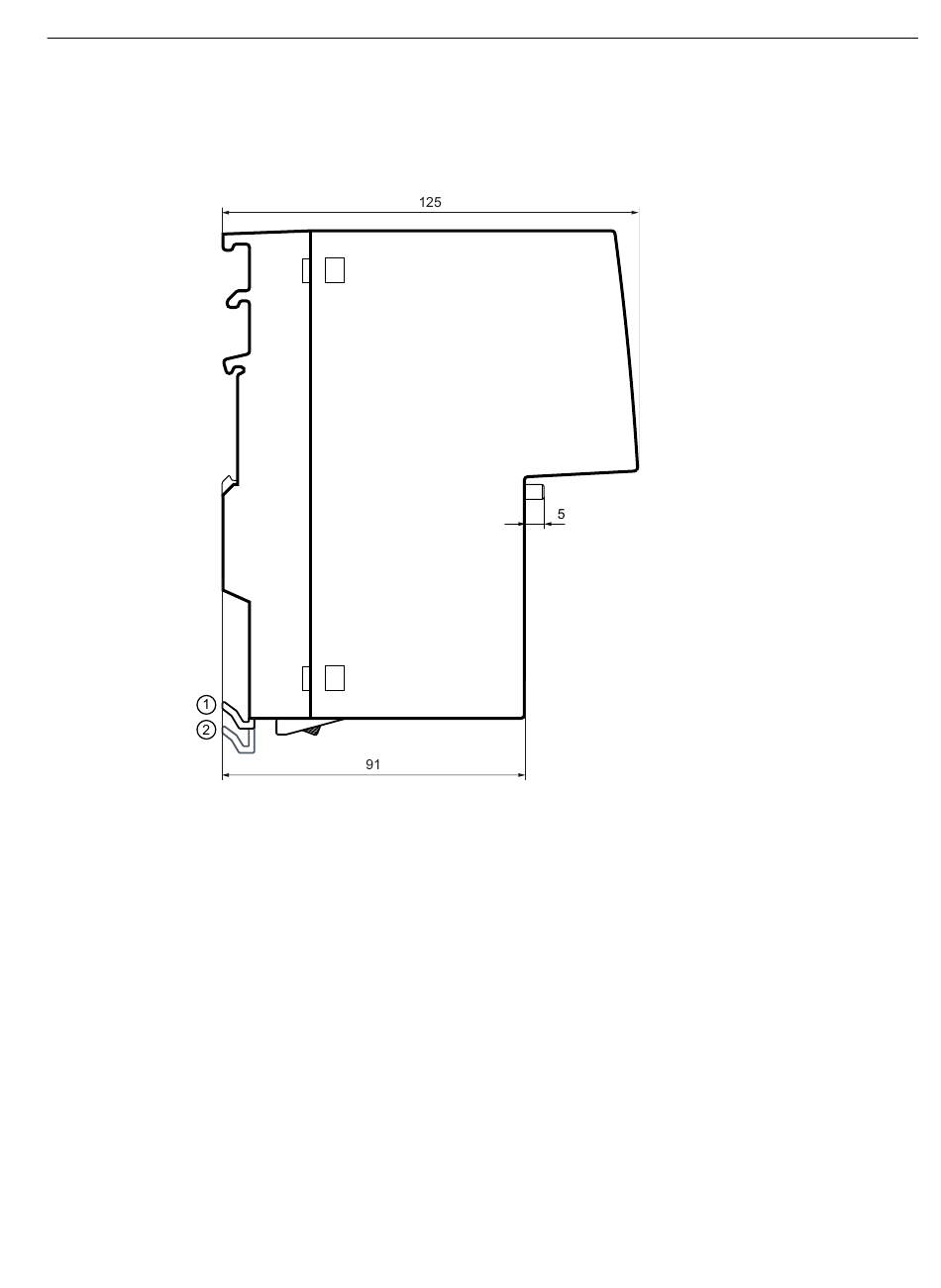

Seitenansicht SCALANCE XC-200

Diese Seitenansicht gilt für alle SCALANCE XC-200. Geräte ohne Befestigungsriegel haben
die gleichen Maße bezogen auf die Tiefe.
①
②
Bild 10-4
SCALANCE XC-200
Betriebsanleitung, 03/2019, C79000-G8900-C442-07
Befestigungsriegel in der Schienenmontageposition
Befestigungsriegel in der Wandmontageposition (Lieferzustand)
Tiefe
10.1 Maßzeichnungen SCALANCE XC-200
Maßbilder
125
