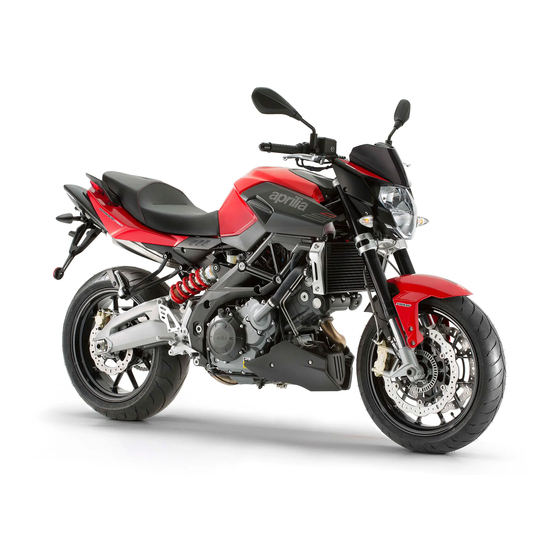

APRILIA SHIVER 750 Bedienungsanleitung
Inhaltsverzeichnis
APRILIA MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung erstellt, damit Sie die Qualität des Fahrzeugs voll genießen können.
Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Sie enthalten nützliche
Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erfahren Sie technische Details und Einzelheiten, die
Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug
vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Anleitung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf
dem neuen Eigentümer übergeben werden.
SHIVER 750 - SHIVER 750 ABS
Ed. 04_07/2013
Inhaltsverzeichnis
Verwandte Anleitungen für APRILIA SHIVER 750
Inhaltszusammenfassung für APRILIA SHIVER 750
- Seite 1 Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Anleitung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. SHIVER 750 - SHIVER 750 ABS Ed. 04_07/2013...
- Seite 2 Die Angaben in dieser Bedienungsanleitung wurden so zusammengestellt, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim Aprilia-Vertragshändler oder bei einer Aprilia- Vertragswerkstatt durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE VORSCHRIFTEN..........Karosserieteile................55 Einleitung................Sitzbanköffnung..............56 Pflege des Motorrads............Dokumenten-/Werkzeugfach..........57 Kohlenmonoxid..............11 Fahrgestell- und motornummer..........58 Kraftstoff................12 BENUTZUNGSHINWEISE............59 Heiße Bauteile............... 12 Kontrollen.................. 60 Kontrolllampen..............13 Auftanken.................. 64 Kühlmittel................13 Einstellung der hinteren Federbeine......... 65 Verbrauchtes Motor- und Getriebeöl........14 Einstellung der Vorderradgabel.......... - Seite 6 Auffüllen von bremsflüssigkeit..........103 Kontrolle der Kupplungsflüssigkeit..........103 Nachfüllen der Kupplungsflüssigkeit........103 Inbetriebnahme einer neuen Batterie........104 Kontrolle des elektrolytstandes..........105 Nachladen der Batterie............105 Längerer stillstand..............106 Sicherungen................107 Lampen..................110 Einstellung des scheinwerfers..........112 Vordere Blinker................. 114 Rücklichteinheit................. 114 Hintere blinker................
-
Seite 7: Allgemeine Vorschriften
SHIVER 750 - SHIVER 750 ABS Kap. 01 Allgemeine Vorschriften... -
Seite 8: Einleitung
Stoffe, oder Reinigungsprodukte, die Alkohol enthalten verwenden. REINIGUNG DES MOTORRADS Aprilia rät vor der Fahrzeugreinigung zum Aufweichen mit reichlich Wasser und dann zur sorgfältigen Entfernung von Insekten und hartnäckigem Schmutz. Um Flecken zu vermeiden, das Motorrad nicht sofort nach Aussetzen von Sonnenlicht und nicht bei direkter Sonneneinstrahlung reinigen. - Seite 9 BREMSEN MEHRFACH BETÄTIGT WERDEN. DIE KONTROLLEN VOR FAHRT- ANTRITT AUSFÜHREN. DIE BENUTZUNG VON WARMEM WASSER VERSTÄRKT DIE SALZWIRKUNG. NUR REICHLICH KALTES WASSER FÜR DIE REINIGUNG UND DAS ENTFER- NEN VON AUFTAUSALZ VERWENDEN VERWENDUNG HOCHDRUCK-REINIGUNGSGERÄTEN (ODER DAMPFREINIGERN) KANN DIE DICHTUNGEN, DIE ÖLDICHTRINGE, DIE BREMSANLAGE, DIE ELEKTRISCHE ANLAGE UND DIE SITZBANK BESCHÄDI- GEN.
- Seite 10 WENN DIE PLASTIKTEILE MIT AGGRESSIVEN REINIGUNGSMITTELN GEREI- NIGT WERDEN, KÖNNEN DIE OBERFLÄCHEN BESCHÄDIGT WERDEN. NUR REICHLICH KALTES WASSER FÜR DIE REINIGUNG UND DAS ENTFERNEN VON AUFTAUSALZ VERWENDEN. RUNDBÜRSTEN ODER SCHWÄMME MIT HARTER OBERFLÄCHE KÖNNEN ZU KRATZERN FÜHREN VERCHROMTE TEILE UND POLIERTE METALLE DIE VERCHROMTEN TEILE UND DIE TEILE AUS ALUMINIUM ODER POLIERTEM STAHL BESONDERS PFLEGEN.
-
Seite 11: Kohlenmonoxid
Die Gummiteile mit Wasser und Neutralshampoo reinigen (Markenshampoo, geeignet für Autokarosserien) DIE VERWENDUNG VON SILIKON-SPRAY FÜR DIE REINIGUNG DER GUMMI- DICHTUNGEN KANN SCHÄDEN VERURSACHEN. FÜR DIE REINIGUNG DES MOTORRADS KEINE PRODUKTE VERWENDEN, DIE SILIKON ENTHALTEN Kohlenmonoxid Arbeiten bei laufendem Motor sollen in einem offenen bzw. gut belüfteten Raum vor- genommen werden. -
Seite 12: Kraftstoff
Kraftstoff Achtung DAS FÜR DEN ANTRIEB IN VERBRENNUNGSMOTOREN BENUTZTE BENZIN IST EXTREM ENTFLAMMBAR UND KANN UNTER BESTIMMTEN UMSTÄNDEN EXPLOSIV WERDEN. DAS TANKEN UND DIE WARTUNGSARBEITEN SOLLTEN IN EINEM GUT GELÜFTETEN BEREICH UND BEI ABGESTELLTEM MOTOR VORGENOMMEN WERDEN. BEIM TANKEN UND IN DER NÄHE VON BENZIN- DÄMPFEN NICHT RAUCHEN. -
Seite 13: Kontrolllampen
Kontrolllampen WENNDIE ALARMKONTROLLE UND DAS SYMBOL "SERVICE" ODER "UR- GENT SERVICE" SICH BEI NORMALEM MOTORBETRIEB EINSCHALTEN, BE- DEUTET DIES, DASS DIE STEUERELEKTRONIK IRGENDEINE STÖRUNG ERFASST HAT. MEISTENS FUNKTIONIERT DER MOTOR MIT REDUZIERTER LEISTUNG WEI- TER. TROTZDEM, SOFORT EINEN OFFIZIELLEN Moto Guzzi-VERTRAGSHÄND- LER AUFSUCHEN. -
Seite 14: Verbrauchtes Motor- Und Getriebeöl
Achtung DARAUF ACHTEN KÜHLFLÜSSIGKEIT NICHT AUF DIE HEISSEN TEILE DES MOTORS UND DER AUSPUFFANLAGE ZU SCHÜTTEN; SIE KÖNNTE SICH MIT UNSICHTBARER FLAMME ENTZÜNDEN. BEI WARTUNGSARBEITEN SOLLTEN LATEX-HANDSCHUHE GETRAGEN WERDEN. KÜHLFLÜSSIGKEIT IST GIFTIG UND FÜR TIERE SEHR GEFÄHRLICH DURCH DEN OFFENSICHTLICH SÜSSEN, VERLOCKENDEN GESCHMACK. -
Seite 15: Brems- Und Kupplungsflüssigkeit
FREISETZUNG VON ALTÖL IN DIE UMWELT VERMEIDEN VON KINDERN FERNHALTEN. Brems- und Kupplungsflüssigkeit Brems- und Kupplungsflüssigkeit DIE BREMS- UND KUPPLUNGSFLÜSSIGKEIT KANN LACKIERTE KUNST- STOFF- ODER GUMMIOBERFLÄCHEN BESCHÄDIGEN. BEI WARTUNG DER BREMS- ODER KUPPLUNGSANLAGE SOLLEN DIESE TEILE MIT EINEM SAU- BEREN TUCH GESCHÜTZT WERDEN. BEI AUSFÜHRUNG DER WARTUNGSAR- BEITEN AN DEN ANLAGEN IMMER SCHUTZBRILLEN TRAGEN. -
Seite 16: Ständer
FRISCHEM WASSER ABSPÜLEN. ES IST BESONDERS WICHTIG, DIE AUGEN ZU SCHÜTZEN, DENN AUCH EINE WINZIGE MENGE BATTERIESÄURE KANN ZU ERBLINDUNG FÜHREN. BEI KONTAKT MIT DEN AUGEN, MIT VIEL FLIESS- ENDEM WASSER FÜR UNGEFÄHR 15 MINUTEN SPÜLEN UND UMGEHEND EINEN ARZT AUFSUCHEN. DIE BATTERIE BILDET EXPLOSIVE GASE. FLAM- MEN, FUNKEN UND ANDERE HITZEQUELLEN FERNHALTEN UND NICHT RAU- CHEN. - Seite 17 Achtung EINIGE KABELSTECKER AM FAHRZEUG SIND UNTEREINANDER AUS- TAUSCHBAR. WENN SIE FALSCH AUSGEBAUT WERDEN, KÖNNEN SIE DEN NORMALBETRIEB DES FAHRZEUGS BEEINTRÄCHTIGEN.
-
Seite 19: Fahrzeug
SHIVER 750 - SHIVER 750 ABS Kap. 02 Fahrzeug... - Seite 20 02_01...
-
Seite 21: Anordnung Der Hauptkomponenten
02_02 Anordnung der Hauptkomponenten (02_02) Zeichenerklärung - Modellversion ohne ABS: 1. Linkes Luftleitblech 2. Vorderer linker Blinker 3. Kupplungsflüssigkeitsbehälter 4. Linker Rückspiegel 5. Batterie 6. Handschuhfach/ Bordwerkzeug 7. Hauptsicherungen 8. Zusatzsicherungen 9. Sitzbank 10. Rücklicht 11. Hinterer linker Blinker... - Seite 22 12. Schloss Handschuhfach/ Bordwerkzeug 13. Linke Beifahrer-Fußraste (einrastend, offen/ geschlossen) 14. Hintere Schwinge 15. Antriebskette 16. Linke Fahrer-Fußraste 17. Seitenständer 18. Schalthebel 19. Zündelektronik 20. Hupe 21. Hinterer rechter Blinker 22. Nummernschildbeleuchtung 23. Benzintankdeckel 24. Kraftstofftank 25. Linker Rückspiegel 26. Bremsflüssigkeitsbehälter Vorderradbremse 27.
- Seite 23 02_03...
- Seite 24 02_04 Zeichenerklärung - Modellversion mit ABS: 1. Linkes Luftleitblech 2. Vorderer linker Blinker 3. Kupplungsflüssigkeitsbehälter 4. Linker Rückspiegel 5. Batterie 6. Handschuhfach/ Bordwerkzeug 7. Hauptsicherungen 8. Zusatzsicherungen 9. Sitzbank 10. Rücklicht 11. Hinterer linker Blinker 12. Schloss Handschuhfach/ Bordwerkzeug 13. Linke Beifahrer-Fußraste (einrastend, offen/ geschlossen)
- Seite 25 14. Hintere Schwinge 15. Antriebskette 16. Linke Fahrer-Fußraste 17. Seitenständer 18. Schalthebel 19. Zündelektronik 20. Hupe 21. Hinterer rechter Blinker 22. Nummernschildbeleuchtung 23. Benzintankdeckel 24. Kraftstofftank 25. Linker Rückspiegel 26. Bremsflüssigkeitsbehälter Vorderradbremse 27. Vorderer rechter Blinker 28. Deckel Ausdehnungsgefäß 29. Scheinwerfer 30.
-
Seite 26: Das Cockpit
02_05 Das cockpit (02_05) Zeichenerklärung Anbringung Bedienelemente/ Instrumente 1. Kupplungshebel 2. Zündschloss/ Lenkerschloss 3. Armaturenbrett 4. Bremshebel Vorderradbremse 5. Gasgriff 6. SCHALTER LICHTHUPE 7. Taste MODE 8. Blinkerschalter 9. Hupenschalter 10. Schalter zum Abstellen des Motors... -
Seite 27: Instrumente
11. Anlasserschalter / Auswahl Kennfeld 02_06 Instrumente (02_06) Zeichenerklärung: 1. Drehzahlmesser 2. Multifunktions-Digitaldisplay 3. Kontrolllampen... -
Seite 28: Kontrolllampeneinheit
Schlüssel gleichzeitig gespeichert werden: für die Freigabe oder das Sperren eines verlorenen Schlüssels wenden Sie sich bitte an einen offi- ziellen Aprilia-Vertragshändler. Bei der Übergabe des Fahrzeugs, wird für ungefähr zehn Sekunden, nachdem der Schlüssel auf ON gedreht wurde, am Armaturenbrett zur Eingabe eines persönlichen, 5-ziffrigen Code aufgefordert. -
Seite 29: Digitales Display
Digitales display (02_08, 02_09, 02_10, 02_11, 02_12, 02_13, 02_14, 02_15) • Bei Drehen des Zündschlüssels auf Position 'KEY ON', leuchtet am Arma- turenbrett für zwei Sekunden lang folgendes auf: - Das Logo 'SHIVER' - Alle Kontrolllampen • Der Zeiger des Drehzahlmessers verstellt sich und kehrt dann auf Aus- gangsstellung zurück. - Seite 30 MODUS ROAD TRIP 1 / TRIP 2 • Im oberen Bereich am Armaturenbrett werden folgende Funktionen an- gezeigt: - Gang eingelegt (dies ist ein berechneter Wert, der daher - mit einer leichten Verzö- gerung - nur bei fahrendem Fahrzeug und angezogener Kupplung angezeigt wird) oder Drehzahl.
- Seite 31 Beim Überschreiten des Grenzwertes für die Wartungsintervalle erscheint eine Ikone mit dem Symbol eines Schraubenschlüssels. Bei der Durchführung der Wartungsar- beiten durch einen Aprilia-Vertragshändler und bei autorisierten Werkstätten wird diese Anzeige ausgeschaltet. Wird der Schlüssel auf "KEY ON" gedreht, und fehlen weniger als 300 Km bis zum Ablauf des Wartungsintervalls, blinkt das Symbol mit der "Schraubenschlüssel"...
-
Seite 32: Alarme
Alarme (02_16, 02_17, 02_18, 02_19, 02_20, 02_21) Wird eine Störung erfasst, wird am unteren Bereich des Display je nach Ursache ein unterschiedliches Symbol angezeigt. Wenden Sie sich in diesem Fall so bald wie möglich an einen offiziellen Aprilia-Ver- tragshändler. ALARM SERVICE Bei einer vom Armaturenbrett oder von der Zündelektronik erfassten Störung wird... - Seite 33 Schutzverfahren eingeschaltet, bei dem die Fahrzeugleistung begrenzt wird, so dass der offizielle Aprilia-Vertragshändler mit verringerter Geschwindigkeit erreicht werden kann. Je nach Störungstyp können die Leistungen auf zwei Arten begrenzt werden: a) Verringerung des maximal abgegebenen Drehmoments. b) Der Motor wird auf einer leicht erhöhten Leerlaufdrehzahl gehalten (bei diesem Betrieb ist der Gasgriff ausge-...
-
Seite 34: Auswahl Mapping
Alarm Zündelektronik getrennt Wird ein Verbindungsausfall erfasst, wird die Störung am Armaturenbrett durch An- zeige des Trenn-Symbols und Aufleuchten der roten Haupt-Warnleuchte angezeigt. 02_20 Fehlfunktion Blinker Erfasst das Armaturenbrett einen Ausfall der Blinker, verdoppelt sich die Blinkfre- quenz der Blinkerkontrolle, und gleichzeitig wird die Störung am Display angezeigt. 02_21 Auswahl Mapping (02_22, 02_23, 02_24) In der Motor-Steuerelektronik sind drei unterschiedliche Arten von "Mapping"... - Seite 35 Achtung DER EINSATZ DIESES MODUS WIRD NUR ERFAHRENEN MOTORRADFAH- RERN UND AUF STRASSEN MIT GUTER HAFTUNG EMPFOHLEN. BEI NASSEN BZW. STRASSEN MIT SCHLECHTER HAFTUNG WIRD VON DEM EINSATZ AB- GERATEN. 02_23 02_24 Der Modus RAIN ist für einen Einsatz des Fahrzeugs auf nassen bzw. Straßen mit schlechter Haftung gedacht.
- Seite 36 Achtung DAS VERFAHREN ZUR AUSWAHL DES KENNFELDS IST AUSSCHLIESSLICH BEI LAUFENDEM MOTOR UND LOSGELASSENEM GASGRIFF AKTIV. DIESER VORGANG KANN AUCH BEI LAUFENDEM MOTORRAD UND MIT LOSGELAS- SENEM GASGRIFF DURCHGEFÜHRT WERDEN. Zum Ändern des "Kennfeld" wie folgt vorgehen: • Wird der Schalter zum ersten Mal gedrückt, wird das Symbol des aktuell ausgewählten "Kennfeld"...
-
Seite 37: Steuertasten
Steuertasten (02_25, 02_26, 02_27, 02_28) Reise-Tagebuch 1 und 2 Es stehen zwei Reise-Tagebücher zur Verfügung. Mit einem langen Druck auf die Taste MODE kann das REISE-TAGEBUCH 1 ausge- wählt werden. Am DIGITALDISPLAY schaltet sich das Symbol "1" ein. Mit einem langen Druck nach rechts auf die Taste MODE kann das REISE-TAGE- BUCH 2 ausgewählt werden. - Seite 38 02_26 Bei Geschwindigkeit Null, wenn das MENÜ-Fenster angezeigt wird, erhält man mit längerem Druck auf die mittlere Taste Zugang zu erweiterten Armaturenbrett-Funkti- onen. 02_27...
-
Seite 39: Fortschrittliche Funktionen
CHRONOMETER Um das Chronometer nutzen zu können, die Funktion CHRONOMETER aus dem MENÜ der erweiterten Armaturenbrett-Funktionen auswählen. Das Chronometer wird im oberen Display-Bereich angezeigt und ersetzt die Anzeigen eingelegter Gang, Uhr und Raumtemperatur. Während der Fahrt wird das Chronometer über die mittlere Taste MODE kontrolliert. Das Chronometer mit einem kurzen Druck auf die mittlere Taste MODE gestartet. - Seite 40 - SPRACHEN. EINSTELLUNGEN Das Menü EINSTELLUNGEN hat folgende Menüpunkte: - BEENDEN - EINSTELLUNG UHRZEIT - GANGWECHSEL - RUECKWANDBELEUCHTUNG - CODEAENDERUNG - CODE WIEDERHERSTELLEN - °C/°F - 12/24 Std. Die Funktionen aus dem Menü Einstellungen sind in den folgenden Absätzen be- schrieben.
- Seite 41 die Minutenanzeige vorgestellt. Umgekehrt, jedes Mal, wenn die MODE-Taste nach links gedrückt wird, wird die Minutenanzeige zurückgestellt. Mit einem Druck auf die mittlere MODE-Taste wird der eingegebene Wert gespeichert und es wird der Modus Uhrzeiteinstellung beendet. SCHWELLE GANGWECHSEL In diesem Modus kann der Schwellenwert für den Gangwechsel eingestellt werden. Es wird wieder die Haupt-Bildschirmseite mit der Meldung "SCHWELLE GANG- WECHSEL"...
- Seite 42 HELLIGKEIT HINTERGRUNDBELEUCHTUNG Mit dieser Funktion kann die Helligkeit der Hintergrundbeleuchtung auf drei Stufen eingestellt werden. Bei jedem Druck auf den MODE-Schalter nach rechts oder links werden folgende Ikonen angezeigt: • • MEAN • HIGH Nach dem Verfahren stellt sich das Display bei Druck auf die Mitte des MODE-Schal- ters auf das Menü...
- Seite 43 CODE ÄNDERN Diese Funktion wird benutzt, wenn man über den Fahrzeug-Code verfügt und dieser geändert werden soll. In dieser Funktion wird folgende Meldung angezeigt: "FAHRZEUG-CODE EINGEBEN" Ist der alte Code erkannt worden, muss der neue Code eingegeben werden. Am Dis- play wird folgende Meldung angezeigt: "NEUEN CODE EINGEBEN"...
- Seite 44 °C / °F Um diesem Modus zu öffnen, im Menu EINSTELLUNGEN den Menupunkt °C / °F auswählen. Mit diesem Menupunkt wird die Maßeinheit für die Raumlufttemperatur ausgewählt: ° C oder °F. 12H / 24H Um diesem Modus zu öffnen, im Menu EINSTELLUNGEN den Menupunkt 12H / 24H auswählen.
- Seite 45 Dieser Menüpunkt kommuniziert mit den im Motorrad integrierten Systemen und führt deren Diagnose aus. Für die Freigabe dieses Menüpunkts muss ein Zugangscode eingegeben werden, der nur den offiziellen aprilia-Vertragshändlern bekannt ist. SPRACHEN Aus dem Einstellungsmenü kann der Menüpunkt SPRACHEN geöffnet werden. Wird der Menüpunkt SPRACHEN geöffnet, kann die Spracheinstellung für das Display...
-
Seite 46: Zündschlüsselschalter
- ITALIANO - ENGLISH - FRANÇAIS - DEUTSCH - ESPAÑOL Am Ende des Arbeitsvorgangs stellt sich das Display auf SPRACHEN zurück. Zündschlüsselschalter (02_35) Der Zündschlüssel (1) befindet sich am vorderen Bereich des Benzintanks. Zusammen mit dem Fahrzeug werden zwei Schlüssel ausgehändigt (einer ist der Re- serveschlüssel). -
Seite 47: Lenkerschloss Absperren
ON (3): Der Motor kann eingeschaltet werden. Der Schlüssel kann nicht abgezogen werden. PARKING (4): Die Lenkung ist blockiert. Der Motor kann nicht gestartet werden. Das Standlicht im Scheinwerfer und das Rücklicht schalten sich ein. Der Schlüssel kann abgezogen werden. Nach Abziehen des Schlüssels ist die Wegfahrsperre (falls vor- handen) eingeschaltet. -
Seite 48: Hupendruckknopf
Hupendruckknopf (02_36) Beim Drücken schaltet sich die Hupe ein. 02_36 Lenkradschloss absperren (02_37) Wenn nach links abgebogen werden soll, den Blinkerschalter nach links stellen; Wenn nach rechts abgebogen werden soll, den Blinkerschalter nach rechts stellen. Zum Ausschalten der Blinker auf den Schalter drücken. Achtung FALLS DIE BLINKER-KONTROLLLAMPE SCHNELL BLINKT, HEISST ES, DASS EINE ODER BEIDE BLINKERLAMPEN DURCHGEBRANNT SIND. -
Seite 49: Lichthupentaste
Lichthupentaste (02_38) Gestattet die Lichthupe bei Gefahr oder im Notfall zu aktivieren. Beim Loslassen des Schalters schaltet sich die Lichthupe aus. 02_38 Startschalter (02_39) Bei Druck auf den Anlasserschalter wird der Motor durch den Anlassermotor gedreht. Achtung 5 SEKUNDEN NACH STARTEN DES MOTORS ÜBERNIMMT DIESE TASTE DIE FUNKTION "MAPPING-AUSWAHL". -
Seite 50: Schalter Zum Abstellen Des Motors
Schalter zum Abstellen des Motors (02_40) Erfüllt die Funktion eines Sicherheits- oder Not-Aus-Schalters. Den Schalter drücken, um den Motor abzustellen. 02_40 Antiblockiersystem (ABS) FALLS VORGESEHEN Das ABS ist eine Vorrichtung, welche die Blockierung der Räder bei einer Vollbrem- sung verhindert und die Stabilität des Fahrzeuges beim Bremsen im Vergleich zu einer herkömmlichen Bremsanlage erhöht. - Seite 51 DAS ANTIBLOCKIERSYSTEM SCHÜTZT ABER NICHT VORM HINFALLEN BEIM DURCHFAHREN DURCH KURVEN. EINE VOLLBREMSUNG BEI GENEIGTEM FAHRZEUG, GEDREHTEM LENKER, UNBEFESTIGTEM UND RUTSCHIGEM UNTERGRUND BZW. BEI SCHLECHTER HAFTUNG SCHAFFT EINEN ZUSTAND VON INSTABILITÄT, DER SCHWER ZU BEWÄLTIGEN IST. ES WIRD EIN AUFMERKSAMES UND VORSICHTIGES FAH- REN UND EIN GRADUELLES BREMSEN EMPFOHLEN.
- Seite 52 ANMERKUNG WENDEN SIE SICH IN DIESEM FALL AN EINEN offiziellen aprilia-Vertragshänd- ler. ANMERKUNG DAS ABS-SYSTEM IST, GENAUSO WIE DER REST DES FAHRZEUGS, FÜR EI- NEN EINSATZ AUF ASPHALTIERTEN STRASSEN UND NICHT FÜR EINEN GE- LÄNDEEINSATZ GEDACHT UND ENTWICKELT WORDEN. BEI FAHRTEN AUF NICHT ASPHALTIERTEN ODER UNBEFESTIGTEN STRAS- SEN KANN SICH DAS ABS-SYSTEM AUTOMATISCH ABSCHALTEN.
-
Seite 53: Technische Angaben
RIEBMATERIAL DIE RICHTIGE FUNKTION DER BREMSEN UND VERRINGERT DAMIT AUF DRASTISCHE WEISE DIE FAHRSICHERHEIT. WENN DER ABSTAND VON EINEM ODER BEIDEN SENSOREN NICHT ZWI- SCHEN DEN UNTEN ANGEGEBENEN INTERVALLEN LIEGT, wenden Aprilia- Vertragshändler Technische angaben Abstand zwischen Hall-Geber und Sensor hinten 0,1 - 2,00 mm (0.004 - 0.079 in) - Seite 54 In jedem Schlüsselgriff befindet sich eine elektronische Vorrichtung - Transponder - mit der Aufgabe das beim Starten von einer Spezialantenne im Zündschloss abge- gebene Radiosignal zu modulieren. Das modulierte Signal ist das "Passwort", mit dem die Zündelektronik den Schlüssel erkennt und nur dann das Starten des Motors freigibt. Achtung DIE WEGFAHRSPERRE SPEICHERT BIS ZU VIER SCHLÜSSEL.
-
Seite 55: Karosserieteile
Karosserieteile (02_42) Ausbau Sportscheibe • Das Fahrzeug auf den Ständer stellen. • Von beiden Seiten arbeiten, die obere Schraube (1) abschrauben und ent- fernen und die interne Mutter (2) aufbewahren. 02_42 • Von beiden Seiten arbeiten und die untere Schraube (3) abschrauben und entfernen. -
Seite 56: Sitzbanköffnung
Sitzbanköffnung (02_43, 02_44, 02_45) • Das Fahrzeug auf den Ständer stellen. • Den Schlüssel (1) in das Schloss stecken. • Den Schlüssel (1) gegen den Uhrzeigersinn drehen, abziehen und die Sitz- bank (2) anheben. Im Heckteil des Fahrzeugs befindet sich ein Handschuhfach/ Bordwerkzeug. Um an das Fach gelangen zu können, braucht nur die Sitzbank (2) entfernt zu werden. -
Seite 57: Dokumenten-/Werkzeugfach
VOR FAHRTANTRITT PRÜFEN, DASS DIE SITZBANK RICHTIG VERRIEGELT IST. 02_45 Dokumenten-/Werkzeugfach (02_46) Um an das Handschuhfach/ Bordwerkzeug gelangen zu können: • Die Sitzbank entfernen. 02_46... -
Seite 58: Fahrgestell- Und Motornummer
Fahrgestell- und motornummer (02_47) Die Motor- und Rahmennummer sollten in den dafür vorgesehenen Bereich in der Bedienungsanleitung eingetragen werden. Die Rahmennummer kann beim Ersatz- teilkauf verwendet werden. Achtung DAS ÄNDERN VON RAHMEN- UND MOTORNUMMER IST EINE STRAFTAT UND 02_47 KANN MIT EINER SCHWEREN STRAFRECHTLICHEN ANKLAGE BESTRAFT WERDEN. -
Seite 59: Benutzungshinweise
SHIVER 750 - SHIVER 750 ABS Kap. 03 Benutzungshinw eise... -
Seite 60: Kontrollen
HEIT KONTROLLIEREN. DIE NICHTAUSFÜHRUNG DIESER KONTROLLARBEI- TEN KANN ZU SCHWEREN PERSÖNLICHEN VERLETZUNGEN ODER SCHWE- REN FAHRZEUGSCHÄDEN FÜHREN. NICHT ZÖGERN SICH AN EINEN offiziellen aprilia-Vertragshändler ZU WENDEN, FALLS DIE FUNKTION EINIGER BEDIENELEMENTE NICHT VERSTANDEN WURDE ODER VERMUTET WIRD, DASS FUNKTIONSSTÖRUNGEN BESTEHEN. FÜR DIE KONTROLLE WIRD SEHR WENIG ZEIT BENÖTIGT, DER SICHERHEITSGEWINN IST GROSS. - Seite 61 ONTROLLEN VOR AHRANTRITT Vordere und hintere Den Funktion, den Leerhub der Scheibenbremse Bremshebel, Bremsflüssigkeitsstand eventuelle Lecks kontrollieren. Verschleißzustand Bremsbeläge prüfen. Gegebenenfalls Bremsflüssigkeit nachfüllen. Gasgriff Kontrollieren, dass er sich leicht bedienen allen Lenkerpositionen vollständig öffnen schließen lässt. Gegebenenfalls einstellen bzw. schmieren. Motoröl Gegebenenfalls nachfüllen bzw.
- Seite 62 Kupplung Die Funktion, den Leerhub des Hebels, den Flüssigkeitsstand und eventuelle Lecks kontrollieren. Gegebenenfalls Flüssigkeit nachfüllen. Die Kupplung muss ohne "Rucken" bzw. "Schlupfen" funktionieren. Lenkung Kontrollieren, dass sich Lenkung gleichmäßig, leichtgängig ohne Spiel drehen lässt. Seitenständer/ Hauptständer Auf Funktionstüchtigkeit prüfen. OPTIONAL Sicherstellen, dass...
- Seite 63 Kraftstofftank Den Füllstand kontrollieren und gegebenenfalls tanken. Den Benzinkreis auf Undichtigkeit oder Verstopfung überprüfen. Prüfen, dass Tankdeckel richtig geschlossen ist. Kühlflüssigkeit Der Flüssigkeitsstand im Ausdehnungsgefäß muss zwischen den Markierungen 'FULL' und 'LOW' liegen. Schalter zum Abstellen des Motors Kontrollieren, dass richtig (ON - OFF) funktioniert.
-
Seite 64: Auftanken
Auftanken (03_02) Zum Tanken: • Den Deckel (1) öffnen. • Den Schlüssel (2) in den Tankdeckelverschluss (3) einstecken. • Den Schlüssel im Uhrzeigersinn drehen, ziehen und den Tankklappe öffnen. • Tanken. Achtung 03_02 DEM BENZIN KEINE ZUSATZSTOFFE ODER ANDERE SUBSTANZEN BEIFÜ- GEN. -
Seite 65: Einstellung Der Hinteren Federbeine
• Der Tankdeckel kann nur mit eingestecktem Schlüssel (2) geschlossen wer- den. • Mit eingestecktem Schlüssel (2) den Tankdeckel drücken und wieder schlie- ßen. • Den Schlüssel (2) abziehen. • Den Deckel (1) schließen. SICHERSTELLEN, DASS DER DECKEL RICHTIG GESCHLOSSEN IST. Einstellung der hinteren Federbeine (03_03, 03_04, 03_05) Die hintere Federung besteht aus einer Feder-Stoßdämpfereinheit, die mit einem Uniball-Gelenk am Rahmen befestigt ist. - Seite 66 BEI ERHÖHUNG DER FEDERVORSPANNUNG MUSS AUCH DIE HYDRAULI- SCHE DÄMPFUNG IN DER ZUGSTUFE DES STOSSDÄMPFERS ERHÖHT WER- DEN, UM SPRÜNGE WÄHREND DER FAHRT ZU VERMEIDEN. WENDEN SIE SICH GEGEBENENFALLS BITTE AN EINEN offiziellen aprilia-Ver- tragshändler. DAS FAHRZEUG PROBEFAHREN, BIS DIE OPTIMALE EINSTEL- LUNG ERREICHT IST.
-
Seite 67: Einstellung Der Vorderradgabel
ABELLE INSTELLUNG HINTERER TOSSDÄMPFER Einstellung hinterer Stoßdämpfer Stoßdämpfer-Vorspannung: Nur Fahrer/ Standard-Einstellung Federlänge 16 cm (6.29 in) ( Einstellung WEICH) Hydraulische Dämpfung (Klick von vollständig geschlossen): 12 Einstellung hinterer Stoßdämpfer Stoßdämpfer-Vorspannung: Fahrer + Gepäck oder Fahrer + Bezug auf WEICHE Einstellung Beifahrer (Einstellung MITTEL) Umdrehungen Uhrzeigersinn) festziehen. -
Seite 68: Einstellung Des Vorderradbremshebels
Den Anzug aller Organe und die Funktion der Gelenke der vorderen und hinteren Radaufhängung kontrollieren. Achtung ZUM ÖLWECHSEL AN DER VORDEREN GABEL UND ZUM AUSWECHSELN DER ÖLDICHTRINGE EINEN offiziellen aprilia-Vertragshändler AUFSUCHEN. 03_06 Einstellung des Vorderradbremshebels (03_07) Der Abstand zwischen dem Hebelende (1) und dem Griff (2) kann durch Drehen der Stellvorrichtung (3) eingestellt werden. -
Seite 69: Einstellung Des Hinterradbremspedals
WENDEN SIE SICH FÜR DIE EINSTELLUNG DES BREMSHEBELS AN EINEN OFFIZIELLEN aprilia-VERTRAGSHÄNDLER. SIND SIE EIN AUSGEBILDETER FACHMANN, VERWEISEN WIR AUF DIE ANGABEN IM WERKSTATTHAND- BUCH, DAS BEI DEM GLEICHEN OFFIZIELLEN aprilia-VERTRAGSHÄNDLER GEKAUFT WERDEN KANN. Einstellung des Kupplungshebels (03_09) Der Abstand zwischen dem Hebelende (1) und dem Griff (2) kann durch Drehen der Stellvorrichtung (3) eingestellt werden. -
Seite 70: Einfahren
Einlaufen des Abriebmaterials der Bremsbeläge an der Brems- scheibe ermöglicht. BEI DER VORGESEHENEN KILOMETERZAHL DIE IN DER TABELLE "ENDE EINFAHRZEIT" IM ABSCHNITT WARTUNGSPROGRAMM VORGESEHENEN AR- BEITEN BEI EINEM offiziellen aprilia-Vertragshändler AUSFÜHREN LASSEN, UM SCHÄDEN AN PERSONEN ODER AM FAHRZEUG ZU VERMEIDEN. -
Seite 71: Starten Van De Motor
Starten van de motor (03_10, 03_11, 03_12, 03_13, 03_14, 03_15) Dieses Fahrzeug ist äußerst leistungsstark und muss aufgrund seiner Stärke und möglichen Leistung sorgfältig und vorsichtig genutzt werden. Keine Gegenstände innerhalb der Sportscheibe (zwischen Lenker und Armatu- renbrett) ablegen, um die Lenkerdrehung und den freien Blick auf das Armatu- renbrett nicht zu behindern. - Seite 72 • In Fahrposition auf das Fahrzeug steigen. • Sicherstellen, dass der Ständer vollständig eingeklappt ist. • Sicherstellen, dass der Licht-Wechselschalter (1) auf Position "Abblendlicht" steht. • Den Schalter zum Ausschalten des Motors (2) auf "RUN" stellen. • Den Schlüssel (3) drehen und das Zündschloss auf "ON" stellen. An diesem Punkt: •...
- Seite 73 • Durch Betätigung eines Bremshebels mindestens ein Rad blockieren. • Den Kupplungshebel (7) vollständig ziehen und den Schalthebel (8) auf Leerlauf stellen (grüne Leerlaufkontrolle "N" (9) eingeschaltet). • Das Fahrzeug ist mit einem, von der Zündelektronik gesteuerten, Choke ausgestattet, der sich gegebenenfalls automatisch einschaltet (Kaltstart). UM EINEN ÜBERMÄSSIGEN VERBRAUCH DER BATTERIE ZU VERMEIDEN, DEN ANLASSERSCHALTER (2) NICHT LÄNGER ALS ZEHN SEKUNDEN GE- 03_13...
-
Seite 74: Ride By Wire
• Mindestens einen Bremshebel gezogen halten und bis zum Losfahren kein Gas geben. BEI KALTEM MOTOR NICHT MIT VOLLGAS ANFAHREN. UM DEN SCHAD- STOFFANTEIL IN DER LUFT SOWIE DEN KRAFTSTOFFVERBRAUCH ZU VER- RINGERN, SOLLTE DER MOTOR WÄHREND DER ERSTEN KILOMETER DURCH LANGSAMES FAHREN WARMLAUFEN. -
Seite 75: Anfahren / Fahren
Anfahren / Fahren (03_16, 03_17, 03_18, 03_19, 03_20, 03_21, 03_22) Achtung SCHALTET SICH WÄHREND DER FAHRT AM ARMATURENBRETT DIE KRAFT- STOFF-RESERVEKONTROLLE (1) EIN, BEDEUTET DIES, DASS NOCH EINE GERINGE MENGE KRAFTSTOFF IM TANK ZUR VERFÜGUNG STEHT. SO SCHNELL WIE MÖGLICH KRAFTSTOFF TANKEN. Achtung 03_16 BEI FAHRTEN OHNE BEIFAHRER, SICHERSTELLEN, DASS DIE BEIFAHRER-... - Seite 76 KEIT SIND. DIESE RÜCKSPIEGEL BIETEN EINE WEITWINKELSICHT UND NUR MIT ERFAHRUNG KANN DIE ENTFERNUNG DER NACHFOLGENDEN FAHR- ZEUGE ABGESCHÄTZT WERDEN. • Bei geschlossenem Gasgriff (2) (Pos. A) und Motor im Leerlauf den Kupp- lungshebel (3) betätigen. • Den Kupplungshebel (4) nach unten drücken, um den ersten Gang einzule- gen.
- Seite 77 HAUPT-WARNLEUCHTE BEI NORMALEM MOTORBETRIEB, BEDEUTET DIES, DASS DER ÖLDRUCK IM SCHMIERKREIS NICHT AUSREICHT. 03_20 IN DIESEM FALL DEN MOTOR ABSTELLEN UND EINEN offiziellen aprilia-Ver- tragshändler AUFSUCHEN. DAS UMSCHALTEN VON EINEM HÖHEREN GANG IN EINEN KLEINEREN GANG, GENANNT "RUNTERSCHALTEN", WIRD IN FOLGENDEN FÄLLEN VORGENOM-...
- Seite 78 "OFF" STELLEN UND DEN KÜHLFLÜSSIGKEITSSTAND KONTROLLIEREN. BLINKT DIE TEMPERATURANZEIGE AUCH NACH DER KONTROLLE DES KÜHLFLÜSSIGKEITSSTAND WEITER, WENDEN SIE SICH BITTE AN EINEN of- fiziellen Aprilia-Vertragshändler. DEN ZÜNDSCHLÜSSEL NICHT AUF "KEY OFF" STELLEN, DA SICH DAS KÜHL- GEBLÄSE DANN, UNABHÄNGIG VON DER KÜHLFLÜSSIGKEITSTEMPERA- TUR, SOFORT ABSCHALTEN WÜRDE.
- Seite 79 NORMALEM MOTORBETRIEB EIN, BEDEUTET DIES, DASS STÖRUNGEN ER- FASST WORDEN SIND. MEISTENS FUNKTIONIERT DER MOTOR MIT REDUZIERTER LEISTUNG WEI- TER. SOFORT EINEN offiziellen Aprilia-Vertragshändler AUFSUCHEN. UM EINE ÜBERHITZUNG DER KUPPLUNG ZU VERMEIDEN, NUR SO KURZ WIE MÖGLICH BEI LAUFEN MOTOR, ANGEHALTENEM FAHRZEUG UND GLEICH- ZEITIG EINGELEGTEM GANG UND GEZOGENER KUPPLUNG BLEIBEN.
-
Seite 80: Abstellen Des Motors
Abstellen des Motors (03_23) • Den Gasgriff (1) (Pos.A) loslassen, leicht die Bremsen betätigen und gleich- zeitig zum Abbremsen die Gänge runterschalten. Nach dem Abbremsen vorm vollständigen Anhalten des Fahrzeugs: • Um ein Absterben des Motors zu vermeiden, den Kupplungshebel (2) betä- tigen. -
Seite 81: Katalysator
BEN), KEINE GEFAHR FÜR PERSONEN UND KINDER DARSTELLEN. DAS FAHRZEUG BEI LAUFENDEM MOTOR ODER BEI ZÜNDSCHLÜSSEL IM ZÜND- SCHLOSS NICHT UNBEAUFSICHTIGT LASSEN. Achtung BEIM FALLEN ODER STARKER NEIGUNG DES FAHRZEUGES KÖNNTE BENZIN HERAUSFLIESSEN. DER FÜR DEN ANTRIEB IN VERBRENNUNGSMOTOREN BENUTZTE BENZIN IST EXTREM ENTFLAMMBAR UND KANN UNTER BESTIMMTEN UMSTÄNDEN EXPLOSIV WERDEN. - Seite 82 Den Auspuff / Schalldämpfer und die Schalldämpferrohre kontrollieren und sicher- stellen, dass keine Rostspuren oder Löcher vorhanden sind, und dass das Auspuff- system richtig funktioniert. Erhöht sich die Geräuschentwicklung an der Auspuffanlage, sofort einen offiziellen aprilia-Vertragshändler aufsuchen. ANMERKUNG ÄNDERUNGEN AM AUSPUFFSYSTEM SIND VERBOTEN.
-
Seite 83: Ständer
Ständer (03_24) Wenn der Seitenständer aus einem beliebigen Grund abgesenkt werden soll (zum Beispiel, nachdem das Fahrzeug verschoben wurde), wie folgt vorgehen: • Eine geeignete Stelle zum Parken wählen. • Den linken Griff (1) festhalten und die rechte Hand auf den oberen Teil hinten am Fahrzeug (2) legen. -
Seite 84: Grund-Sicherheitsvorschriften
ser Seite eintragen, so dass der Eigentümer im Fall eines Wiederauffinden des Fahrzeugs nach einem Diebstahl schnell identifiziert werden kann. NACHNAME: ........VORNAME: ......... ANSCHRIFT: ......... TELEFONNUMMER: ......Warnung IN VIELEN FÄLLEN KÖNNEN GESTOHLENE FAHRZEUGE ANHAND DER AN- GABEN IN DER BEDIENUNGS-/WARTUNGSANLEITUNG IDENTIFIZIERT WER- DEN. - Seite 85 03_26 03_27 03_28...
- Seite 86 Der Seitenständer wurde dafür konzipiert das Fahrzeuggewicht nur mit wenig Ladung, ohne Fahrer und Beifahrer, zu halten. Das Aufsteigen in Fahrposition mit dem Fahrzeug auf den Seitenständer gelagert ist nur gestattet, um das Fallen oder Umkippen zu vermeiden. Das Fahrer- und Beifah- rergewicht sollen nicht auf den Seitenständer gelagert werden.
- Seite 87 HIERZU DAS RECHTE BEIN SCHWUNGVOLL ÜBER DEN HINTERTEIL (HECK- VERKLEIDUNG ODER GEPÄCK) HEBEN, OHNE DAS FAHRZEUG AUS DEM GLEICHGEWICHT ZU BRINGEN. AUFSTEIGEN • Den Lenker richtig halten und auf das Fahrzeug steigen ohne das eigene Gewicht auf den Seitenständer zu verlagern. Achtung SOLLTE ES NICHT MÖGLICH SEIN BEIDE FÜSSE AUF DEN BODEN ZU STEL- LEN, NUR DEN RECHTEN AUFSETZEN (BEI VERLUST DES GLEICHGEWICHTS...
- Seite 88 SICHERSTELLEN, DASS DER UNTERGRUND AN DER STELLE, AN DER DAS MOTORRAD GEPARKT WURDE, STABIL, GLEICHMÄSSIG UND FREI VON HIN- DERNISSEN IST. • Mit der Ferse des linken Fußes den Seitenständer bis zur maximalen Aus- klappstellung herunterdrücken. Achtung SOLLTE ES NICHT MÖGLICH SEIN BEIDE FÜSSE AUF DEN BODEN ZU STEL- LEN, NUR DEN RECHTEN AUFSETZEN (BEI VERLUST DES GLEICHGEWICHTS IST DIE LINKE SEITE DURCH DEN SEITENSTÄNDER "GESCHÜTZT") UND DEN LINKEN FUSS BEREITHALTEN.
- Seite 89 Achtung SICHERSTELLEN, DASS DAS FAHRZEUG STABIL GELAGERT IST.
-
Seite 91: Wartung
SHIVER 750 - SHIVER 750 ABS Kap. 04 Wartung... -
Seite 92: Kontrolle Motorölstand
Kontrolle Motorölstand (04_01) Den Motorölstand regelmäßig prüfen. ANMERKUNG BEI SPORTLICHER FAHRWEISE ODER WENN DAS FAHRZEUG AUF NASSEN UND STAUBIGEN STRASSEN BZW. AUF UNEBENEM GELÄNDE BENUTZT WIRD, MÜSSEN DIE INSPEKTIONS- UND WARTUNGSARBEITEN DOPPELT SO HÄUFIG VORGENOMMEN WERDEN. 04_01 DIE KONTROLLE DES MOTORÖLSTANDES MUSS BEI WARMEM MOTOR AUS- GEFÜHRT WERDEN. -
Seite 93: Nachfüllen Von Motoröl
MAX = maximaler Füllstand. MIN = minimaler Füllstand Der Unterschied zwischen "MAX" und "MIN" beträgt ungefähr 600 cm³ (36.61 cu in). • Der Füllstand ist richtig, wenn er ungefähr bis zur Markierung "MAX" reicht. Nachfüllen von Motoröl (04_02) Achtung UM SCHWERE MOTORSCHÄDEN ZU VERMEIDEN, NIEMALS DIE MARKIERUNG ''MAX'' ÜBER- UND DIE MARKIERUNG ''MIN'' UNTERSCHREITEN. -
Seite 94: Motorölwechsel
Nachfüllen, bis der festgelegte Ölstand erreicht wurde. Motorölwechsel (04_03) DIE FÜR DEN MOTORÖLWECHSEL UND FILTERTAUSCH AUSZUFÜHRENDEN ARBEITEN KÖNNTEN FÜR EINEN LAIEN KOMPLIZIERT SEIN. WENDEN SIE SICH GEGEBENENFALLS BITTE AN EINEN offiziellen aprilia-Ver- tragshändler. MÖCHTE MAN DIESE ARBEITEN TROTZDEM ALLEINE AUSFÜHREN, BITTE FOLGENDE ANWEISUNGEN BEACHTEN. -
Seite 95: Wechseln Des Motorölfilters
• Mit einem Lappen den Bereich um die Öl-Einfüllschraube (1) von eventuellen Schmutzablagerungen reinigen. • Einen Behälter mit einem Fassungsvermögen von mehr als 4000 cm³ (244 cu in) unter der Öl-Ablassschraube (2) aufstellen. • Die Öl-Ablassschraube (2) abschrauben und entfernen. •... -
Seite 96: Reifen
04_05 Reifen Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. DER REIFENDRUCK MUSS REGELMÄSSIG, MINDESTENS EINMAL MONAT- LICH, BEI KALTEN REIFEN GEPRÜFT WERDEN. BEI WARMEN REIFEN IST DER MESSWERT NICHT RICHTIG. DEN REIFENDRUCK BESONDERS VOR LÄNGEREN FAHRTEN PRÜFEN. BEI EINEM ZU HOHEN REIFENDRUCK WERDEN DIE UNEBENHEITEN DES BO- DENS NICHT GEDÄMPFT UND DAHER AUF DEN LENKER ÜBERTRAGEN. - Seite 97 PARATUR UND WARTUNG DER REIFEN SIND SEHR WICHTIG UND MÜSSEN STETS MIT GEEIGNETEM WERKZEUG UND DER NÖTIGEN ERFAHRUNG VOR- GENOMMEN WERDEN. WENDEN SIE SICH FÜR DIESE ARBEITEN AN EINEN offiziellen aprilia-Vertrags- händler ODER AN EINE REIFEN-FACHWERKSTATT. NEUE REIFEN KÖNNEN EINEN RUTSCHIGEN BELAG HABEN: DIE ERSTEN KILOMETER SEHR VOR- SICHTIG FAHREN.
-
Seite 98: Ausbau Der Zündkerze
Ausbau der zündkerze Achtung WENDEN SIE SICH FÜR DEN AUSBAU, DIE KONTROLLE UND REINIGUNG DER ZÜNDKERZEN AN EINEN offiziellen aprilia-Vertragshändler. SIND SIE EIN AUS- GEBILDETER FACHMANN, VERWEISEN WIR AUF DIE ANGABEN IM WERK- STATTHANDBUCH, DAS BEI DEM GLEICHEN offiziellen aprilia-Vertragshändler GEKAUFT WERDEN KANN. -
Seite 99: Ausbau Luftfilter
Ausbau luftfilter Achtung WENDEN SIE SICH FÜR DEN AUSBAU UND DEN WECHSEL DES LUFTFILTERS AN EINEN offiziellen aprilia-Vertragshändler. SIND SIE EIN AUSGEBILDETER FACHMANN, VERWEISEN WIR AUF DIE ANGABEN IM WERKSTATTHAND- BUCH, DAS BEI DEM GLEICHEN offiziellen aprilia-Vertragshändler GEKAUFT WERDEN KANN. -
Seite 100: Kühlflüssigkeitsstand
MOTORS UND DER AUSPUFFANLAGE ZU SCHÜTTEN; SIE KÖNNTE SICH MIT UNSICHTBARER FLAMME ENTZÜNDEN. BEI WARTUNGSARBEITEN SOLLTEN LATEX-HANDSCHUHE GETRAGEN WERDEN. ZUM WECHSEL WENDEN SIE SICH BITTE AN EINEN offiziellen aprilia-Vertragshändler. FREISETZUNG VON FLÜSSIGKEIT IN DIE UMWELT VERMEIDEN. VON KINDERN FERNHALTEN. BEI HEISSEM MOTOR NICHT DEN DECKEL (1) VOM AUSDEHNUNGSGEFÄSS ABNEHMEN, WEIL DIE KÜHLFLÜSSIGKEIT BEI HOHEN TEMPERATUREN UN-... - Seite 101 ANMERKUNG FÜR DEN WECHSEL WENDEN SIE SICH BITTE AN EINEN OFFIZIELLEN aprilia- VERTRAGSHÄNDLER. Warnung DIE KONTROLLE UND DAS NACHFÜLLEN DER KÜHLFLÜSSIGKEIT MÜSSEN BEI KALTEM MOTOR VORGENOMMEN WERDEN. KONTROLLE UND NACHFÜLLEN • Den Motor abstellen und abwarten, bis er abgekühlt ist.
-
Seite 102: Kontrolle Bremsflüssigkeitsstand
Achtung BEI EINEM ERHÖHTEN VERBRAUCH VON KÜHLFLÜSSIGKEIT, ODER WENN DER TANK LEER BLEIBT, KONTROLLIEREN, DASS KEIN LECK IM KÜHLKREIS- LAUF BESTEHT. Kontrolle bremsflüssigkeitsstand (04_11, 04_12) • Für die Vorderradbremse das Fahrzeug auf den Ständer stellen und den Lenker so drehen, dass die Bremsflüssigkeit parallel zum Behälterrand steht. •... -
Seite 103: Auffüllen Von Bremsflüssigkeit
04_13 Nachfüllen der Kupplungsflüssigkeit Achtung WENDEN SIE SICH ZUM NACHFÜLLEN DER KUPPLUNGSFLÜSSIGKEIT AN EI- NEN offiziellen aprilia-Vertragshändler. SIND SIE EIN AUSGEBILDETER FACH- MANN, VERWEISEN WIR AUF DIE ANGABEN IM WERKSTATTHANDBUCH, DAS BEI DEM GLEICHEN offiziellen aprilia-Vertragshändler GEKAUFT WERDEN KANN. -
Seite 104: Inbetriebnahme Einer Neuen Batterie
Inbetriebnahme einer neuen Batterie (04_14) • Sicherstellen, dass das Zündschloss auf "OFF" steht. • Die Fahrer-Sitzbank entfernen. • Die Schraube (1) vom Minuspol (-) abschrauben und entfernen. • Das Minuskabel (2) zur Seite schieben. • Die Schraube (3) vom Pluspol (+) abschrauben. •... -
Seite 105: Kontrolle Des Elektrolytstandes
Kontrolle des elektrolytstandes Warnung DIESES FAHRZEUG IST MIT EINER WARTUNGSFREIEN BATTERIE AUSGE- STATTET, DESHALB SIND KEINE ARBEITEN ERFORDERLICH. GELEGENT- LICH EINE KONTROLLE AUSFÜHREN UND EVTL. AUFLADEN. Nachladen der Batterie • Die Batterie entfernen. • Ein geeignetes Batterie-Ladegerät bereitstellen. • Das Batterie-Ladegerät auf die angegebene Ladeart einstellen. •... -
Seite 106: Längerer Stillstand
Strom - 10 A Zeit - 0,5 Stunden Längerer stillstand BLEIBT DAS FAHRZEUG LÄNGER ALS ZWANZIG TAGE AUSSER BETRIEB, DIE 30 A-SICHERUNG ABTRENNEN, UM DEN ZERFALL DER BATTERIE INFOLGE DES STROMVERBRAUCHS SEITENS DER MULTIFUNKTIONSELEKTRONIK ZU VERMEIDEN. Achtung BEIM ENTFERNEN DER 30A-SICHERUNG WERDEN FOLGENDE FUNKTIONEN AUF NULL GESTELLT: DIGITALUHR, FAHRTINFORMATIONEN UND CHRONO- METERMESSUNGEN. -
Seite 107: Sicherungen
NIEMALS EINE SICHERUNG MIT EINER ANDEREN LEISTUNG ALS DER ANGE- GEBENEN VERWENDEN, UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ODER KURZSCHLÜSSE MIT BRANDGEFAHR ZU VERMEIDEN. Achtung BRENNT EINE SICHERUNG HÄUFIG DURCH, BESTEHT WAHRSCHEINLICH EIN KURZSCHLUSS ODER EINE ÜBERLASTUNG. IN DIESEM FALL EINEN offiziellen aprilia-Vertragshändler AUFSUCHEN. - Seite 108 Für die Kontrolle: • Um einen unbeabsichtigten Kurzschluss zu vermeiden, den Zündschlüssel auf "OFF" stellen. • Die Fahrer-Sitzbank entfernen. • Den Deckel am Sicherungshalter (1) der Zusatzsicherungen öffnen. • Jeweils eine Sicherung ausbauen und prüfen, ob der Draht (2) unterbrochen ist.
- Seite 109 E - Plus Batterie, Steuerelektronik ECU (3 A). F - Heizvorrichtung Lambdasonde, Zündspulen, Start-Logik, Relais Gebläse und Ein- spritzung, Benzinpumpe, Spülluftventil, Einspritzdüsen, ECU Steuerelektronik, Start- Logik (20A). G - Ersatzsicherungen (10 - 15 - 20 A) HAUPTSICHERUNGEN - Modellversion ohne ABS H - Ersatzsicherung (30 A) I - Batterieladung, Gebläserelais, Plus über Zündschloss (30 A).
-
Seite 110: Lampen
Lampen (04_20, 04_21, 04_22, 04_23, 04_24) Achtung VOR DEM WECHSELN EINER LAMPE DEN ZÜNDSCHLÜSSEL AUF «OFF» DRE- HEN UND EINIGE MINUTEN WARTEN, SO DASS DIE LAMPE ABKÜHLEN KANN. ZUM WECHSELN DER LAMPE SAUBERE HANDSCHUHE ANZIEHEN ODER EIN SAUBERES UND TROCKENES TUCH VERWENDEN. KEINE FINGERABDRÜCKE AUF DER LAMPE HINTERLASSEN, DA DIESE EINE ÜBERHITZUNG UND BESCHÄDIGUNG DER LAMPE VERURSACHEN KÖNNEN. - Seite 111 Auswechseln der Scheinwerferlampen • Das Fahrzeug auf den Ständer stellen. • Den Befestigungsbolzen (2) lockern. • Von beiden Seiten arbeiten und die Befestigungsschraube (3) abschrauben und entfernen. • Die Scheinwerfereinheit (1) nach vorne kippen, aber am Bolzen befestigt lassen. 04_21 04_22 ABBLENDLICHTLAMPE •...
-
Seite 112: Einstellung Des Scheinwerfers
Eine Lampe des gleichen Typs richtig einbauen. Achtung DIE LAMPE IN DIE LAMPENFASSUNG EINSETZEN, SO DASS BEIDE AUFNAH- MEN GENAU ZU EINANDER AUSGERICHTET SIND. STANDLICHTLAMPEN • Mit Hilfe eines Schraubenziehers den kleinen Deckel (4) entfernen. • Die Lampenfassung für das Standlicht greifen, ziehen und aus dem Sitz nehmen. - Seite 113 EU: Für eine schnelle Kontrolle der Scheinwerferausrichtung das Fahrzeug in zehn Meter (32.8 ft) Abstand auf einem ebenen Boden vor einer senkrechten Wand auf- stellen. Das Abblendlicht einschalten, sich auf das Fahrzeug setzen und prüfen, dass der auf die Wand gerichtete Scheinwerferstrahl knapp unterhalb der Verbindungslinie zwischen Wand und Scheinwerfermitte (ungefähr 9/10 der Gesamthöhe) liegt.
-
Seite 114: Vordere Blinker
Eine Lampe des gleichen Typs richtig einbauen. Warnung HAT SICH DER PARABOLSPIEGEL (4) AUS SEINER HALTERUNG GELÖST, MUSS ER WIEDER RICHTIG EINGESETZT WERDEN. 04_28 Rücklichteinheit Achtung WENDEN SIE SICH FÜR DEN AUSBAU UND WECHSEL DER LAMPE AN EINEN offiziellen aprilia-Vertragshändler. SIND SIE EIN AUSGEBILDETER FACHMANN,... -
Seite 115: Hintere Blinker
VERWEISEN WIR AUF DIE ANGABEN IM WERKSTATTHANDBUCH, DAS BEI DEM GLEICHEN offiziellen aprilia-Vertragshändler GEKAUFT WERDEN KANN. Hintere blinker (04_29) • Das Fahrzeug auf den Ständer stellen. • Die Schraube (1) lösen und entfernen. • Das Blinkerglas (2) entfernen. • Leicht auf die Lampe (3) drücken und gegen den Uhrzeigersinn drehen. -
Seite 116: Nummernschildbeleuchtung
Nummernschildbeleuchtung (04_30, 04_31) • Das Fahrzeug auf den Ständer stellen. • Die Befestigungsschraube (1) abschrauben und entfernen und die Mutter aufbewahren. 04_30 • Das Glas der Nummernschildbeleuchtung (2) herausziehen. • Die Glühlampe (3) herausziehen und mit einer des gleichen Typs ersetzen. 04_31 Rückspiegel (04_32, 04_33) •... - Seite 117 • Die Schraube (2) blockiert halten und die Mutter (3) vollständig lösen. MIT DEN PLASTIKTEILEN UND DEN LACKIERTEN TEILEN VORSICHTIG UM- GEHEN, NICHT SCHLEIFEN LASSEN ODER BESCHÄDIGEN. • Den Rückspiegel (4) abmontieren. Achtung DEN GLEICHEN VORGANG AUCH BEIM ANDEREN RÜCKSPIEGEL VORNEH- MEN.
-
Seite 118: Hinterrad-Scheiben-Bremse
Hinterrad-scheiben-bremse (04_34, 04_35, 04_36) Achtung VOR JEDER FAHRT UND AUF JEDEN FALL ALLE 5000 km (3106 mi) DEN VER- SCHLEISS DER BREMSBELÄGE KONTROLLIEREN. 04_34 Für eine schnelle Kontrolle des Verschleißes der Bremsbeläge: • Das Fahrzeug auf den Ständer stellen. • Eine Sichtkontrolle zwischen Bremsscheibe und Bremsbelägen vornehmen. -
Seite 119: Stilllegen Des Fahrzeugs
Hinterradbremse) bis auf einen Wert von ungefähr 1,5 mm (0.06 in) abgetragen (oder wenn auch nur einer der Abnutzungsanzeiger nicht mehr sichtbar ist), müssen alle Bremsbeläge am Bremssattel gewechselt werden. Wenden Sie sich für diese Arbeit an einen offiziellen aprilia-Vertragshändler. 04_36 Stilllegen des fahrzeugs (04_37) Es müssen einige Vorsichtsmaßnahmen gegen die Auswirkungen eines längeren... - Seite 120 • Das Fahrzeug auf den speziellen Vorderteil-Ständer (Sonderausrüstung) und den Heckteil-Ständer (Sonderausrüstung) stellen. • Das Fahrzeug abdecken. Zum Abdecken möglichst kein Plastik oder was- serdichte Materialien verwenden. 04_37 NACH DEM EINLAGERN ANMERKUNG DEN PLASTIKSACK VOM AUSPUFFENDE ABZIEHEN. • Die Abdeckung entfernen und das Fahrzeug reinigen. •...
-
Seite 121: Fahrzeugreinigung
Fahrzeugreinigung (04_38, 04_39, 04_40) Das Fahrzeug muss häufig gereinigt werden, wenn es in folgenden Gegenden oder unter folgenden Bedingungen genutzt wird: • Luftverschmutzung (Stadt und Industriegebiete). • Salzhaltigkeit und Luftfeuchtigkeit (Meeresgebiete, warmes und feuchtes Kli- ma). • Besondere Umwelt-/ Saison-Bedingungen (Einsatz von Streusalz, chemi- schen Taumittel auf den Straßen während des Winters). - Seite 122 Um den Schmutz und Schlamm zu entfernen, der sich auf den lackierten Fahrzeug- teilen abgelagert hat, muss ein Wasserstrahl mit niedrigem Druck benutzt werden. Die verschmutzten Teile sorgfältig einweichen, den Schmutz und Schlamm mit einem weichen Karosserieschwamm entfernen. Der Schwamm muss mit viel Wasser und Autoshampoo getränkt sein (2 ÷...
-
Seite 123: Transport
Achtung ZUM REINIGEN DER SITZBANK KEINE LÖSUNGSMITTEL ODER ERDÖLPRO- DUKTE (ACETON, TRICHLORÄTHYLEN, TERPENTIN, BENZIN, LÖSUNGSMIT- TEL) VERWENDEN. ES KÖNNEN REINIGUNGSMITTEL MIT EINEM ANTEIL AN OBERFLÄCHENAKTIVEN STOFFEN VON WENIGER ALS 5% BENUTZT WER- DEN (NEUTRALSEIFE/ FETTLÖSENDE REINIGUNGSMITTEL ODER ALKOHOL). DIE SITZBANK NACH DER REINIGUNG SORGFÄLTIG TROCKNEN. Achtung KEIN SCHUTZWACHS AUF DER SITZBANK AUFTRAGEN, UM EIN RUTSCHEN ZU VERMEIDEN. -
Seite 124: Kontrolle Des Kettenspiels
UM DER GEFAHR EINES EINFRESSENS VORZUBEUGEN, DIE KETTE HÄUFI- GER SCHMIEREN. Einstellung Kettenspiel Achtung WENDEN SIE SICH FÜR DIE EINSTELLUNG DES KETTENSPIELS AN EINEN of- fiziellen aprilia-Vertragshändler. SIND SIE EIN AUSGEBILDETER FACHMANN, VERWEISEN WIR AUF DIE ANGABEN IM WERKSTATTHANDBUCH, DAS BEI DEM GLEICHEN offiziellen aprilia-Vertragshändler GEKAUFT WERDEN KANN. -
Seite 125: Verschleißkontrolle An Kette, Ritzel Und Kettenblatt
ROSTETE STELLEN SICHTBAR SIND. DIE ZERQUETSCHTEN ODER FESTGEF- RESSENEN KETTENGLIEDER MÜSSEN EINGESCHMIERT ODER ERNEUT IN ARBEITSBEDINGUNGEN GEBRACHT WERDEN. SOLLTE DIES NICHT MÖG- LICH SEIN, SICH AN EINEN offiziellen aprilia-Vertragshändler FÜR DAS AUS- WECHSELN WENDEN. Schmieren und Reinigen der Kette Die Kette auf keinen Fall mit Wasser- bzw. -dampfstrahlen, Hochdruck- Wasserstrah- len oder mit leicht entzündbaren Lösemitteln waschen. - Seite 126 • Nach der Reinigung die Kette trocknen lassen und mit einem Fettspray für versiegelte Ketten schmieren. AUF DER ANTRIEBSKETTE BEFINDEN SICH ZWISCHEN DEN SEITENPLATTEN DER KETTE O-RINGE AUS GUMMI, DIE ALS DICHTUNGEN FÜR DAS SCHMIER- FETT FUNGIEREN. BEIM EINSTELLEN, SCHMIEREN, REINIGEN UND AUS- WECHSELN DER KETTE DAHER VORSICHTIG VORGEHEN.
-
Seite 127: Technische Daten
SHIVER 750 - SHIVER 750 ABS Kap. 05 Technische daten... - Seite 128 BMESSUNGEN Maximale Länge 2100 mm (82.68 in) Maximale Breite 800 mm (31.50 in) Maximale Höhe (an der 1135 mm (44.69 in) Sportscheibe) Sitzbankhöhe 810 mm (31.89 in) Radstand 1440 mm (56.69 in) Fahrzeuggewicht fahrbereit 210 Kg (463 lb) OTOR Modell M551M Zweizylinder 4-Taktmotor V 90°...
- Seite 129 Ventilspiel am Einlass 0,11 - 0,18 mm (0.0043 - 0.0071 in) Ventilspiel Auslassventile 0,16 - 0,23 mm (0.0063 - 0.0091 in) Verdichtungsverhältnis 11,0: 1 Starten Elektrisch Motordrehzahl im 1400 ± 100 U/Min Leerlaufdrehzahl Kupplung Mehrscheiben-Ölbadkupplung mit manueller Betätigung links am Lenker Schmiersystem Nasssumpfschmierung.
- Seite 130 ASSUNGSVERMÖGEN Kraftstoff (einschließlich Reserve) 15 l (3.30 UK gal; 3.96 US gal) Benzinreserve 3 l (0.66 UK gal; 0.79 US gal) Motoröl 3,0 l (ohne Ölfilterwechsel) (0.66 Uk gal; 0.79 US gal) 3,2 l (mit Ölfilterwechsel) (0.70 Uk gal; 0.85 US gal) Kühlflüssigkeit 1,8 l (0.40 UK gal;...
- Seite 131 Übersetzungsverhältnis 6. Gang 24/25 (Sekundär) Endübersetzungsverhältnis 16/44 NTRIEBSKETTE Endloskette (ohne Kettenschloss) abgedichteten Kettengliedern. Anzahl Kettenglieder 108 Modell 525 ZRPK RAFTSTOFFVERSORGUNGSSYSTEM Elektronische Einspritzung (Multipoint) Durchmesser Drosselklappen Durchmesser 52 mm (2.05 in) Kraftstoff Bleifreies Superbenzin, Mindest- Oktanzahl 95 (N.O.R.M.) und 85 (N.O.M.M.)
- Seite 132 AHMEN Aluminium-Seitenplatten und hochfester Stahlrohr- Gitterrahmen. Lenkungs-Neigungswinkel (bei 25,9° ausgefahrener Federung) Vorlauf 109.6 mm (4.29 in) ADAUFHÄNGUNG EDERUNG Vorne Upside-down-Teleskopgabel hydraulischer Dämpfung, Schäfte mit Durchmesser 43 mm (1.69 in) Durchfedern 120 mm (4.72 in) Hinten Schwinge und einstellbarer hydraulischer Einzelstoßdämpfer Durchfedern Rad 122 mm (4.80 in) REMSEN...
- Seite 133 Befestigung - 2 mit Durchmesser (1.06 in), Durchmesser 32,03 mm (1.26 in) und 4 Bremsbeläge Hinten Mit Bremsscheibe - Durchmesser 240 mm (9.45 in), 1-Kolben- Bremssattel Bremskolben Durchmesser 35 mm (1.38 in) ADFELGEN Leichtmetall mit abziehbarer Radachse Vorne 3,50 x 17" Hinten 5,50 x 17"...
- Seite 134 Hinten (mit Radfelge 5,50 x 17") 180/55 ZR17" (73W) Hinten (mit Radfelge 6,00 x 17") 180/55 ZR17" (73W) oder 190/50 ZR17" (73W) Reifendruck 1 Beifahrer: 2,5 Bar (250 Kpa) (36.26 PSI) 2 Beifahrer: 2,8 Bar (280 Kpa) (40.61 PSI) ÜNDKERZEN Standard-Zündkerzen NGK CR7EKB Zündkerzen-Elektrodenabstand...
- Seite 135 Lichtmaschine (mit Dauermagnet) 13,5 V - 450 W bei 6000 U/Min Starten Elektrisch Zündung Mit der Einspritzung integrierte induktive Hochleistungszündung mit variabler Vorzündung und getrennter Zündspule. Vorzündung Über Zündelektronik gesteuertes dreidimensionales Mapping AMPEN Abblendlicht 12 V - 55 W H7 Fernlicht 12 V - 55 W H7 Vorderes Standlicht...
-
Seite 136: Bordwerkzeug
Rechter Blinker Linker Blinker Hauptwarnleuchte Getriebe im Leerlauf Seitenständer heruntergeklappt Benzinreserve Bordwerkzeug (05_01) Das Bordwerkzeug umfasst: • Werkzeugtasche (1). • Schraubenzieher mit auswechselbarem Einsatz (2); • Griff für Schraubenzieher mit auswechselbarem Einsatz (3); • Rohrschlüssel 11 - 13 mm (0.43 - 0.51 in) (4); •... -
Seite 137: Das Wartungsprogramm
SHIVER 750 - SHIVER 750 ABS Kap. 06 wartungsprogra... -
Seite 138: Tabelle Wartungsprogramm
Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund hat die Fa. Aprilia eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 139 (6) Jedes Mal kontrollieren, wenn das Hinterrad gewechselt wird (7) Wechseln sobald die erste der beiden folgenden Optionen erreicht wird: 40.000 km (24,854 mi) oder 48 Monate ABELLE ARTUNGSPROGRAMM km x 1.000 Hinterer Stoßdämpfer Zündkerze Antriebskette (1) Bowdenzüge und Bedienelemente Lenklager und Lenkspiel Radlager Diagnose Steuerelektronik...
- Seite 140 km x 1.000 Kupplungsflüssigkeit (2) Bremsflüssigkeit (2) Kühlflüssigkeit (2) Gabelöl (7) Motoröl Scheinwerfereinstellung Öldichtringe Gabel Reißschutz (6) Reifen Druck/Verschleiß (5) Räder Festziehen von Schrauben/ Bolzen Federung und Fahrzeuglage Alarmkontrolle am Armaturenbrett (4) Kraftstoffleitungen (3) Kupplungsverschleiß Verschleiß der Bremsbeläge...
- Seite 141 ABELLE EMPFOHLENE RODUKTE Produkt Beschreibung Angaben ENI i-RIDE PG 15W-50 Motoröl Markenöle mit den Spezifikationen API SJ, JASO MA - ACEA A3 - JASO MA2 konformen oder höheren Leistungen verwenden. AGIP ARNICA SA 32 Gabelöl (Marzocchi) SAE 0W - ISO-L-HV AGIP FORK 5W Gabelöl (Showa) SAE 5W...
