7. Inbetriebnahme, Betrieb

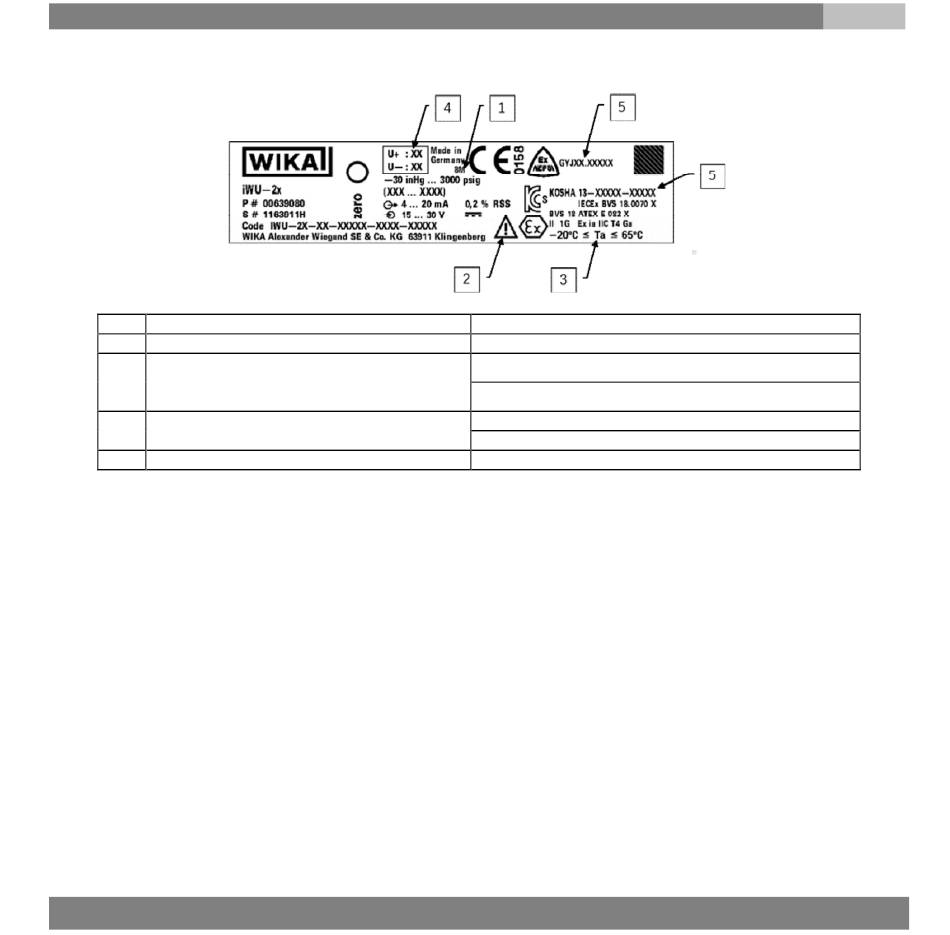

Typenschild
1
Produktionsinformation
2
Hinweissymbol
3
Zulässiger Umbegungstemperaturbereich
4
Belegung des elektrischen Anschlusses
5
Zulassungen
Mechanischer Anschluss
■
Bereiten Sie die Anschlüsse der Gasleitungen entsprechend vor.
■
Sie sollten alle Anschlusskomponenten wie z.B. Dichtscheiben mit einem reinen/gefilterten Gas reinigen. Beachten
Sie hierbei die entsprechenden Einbauvorschriften der verwendeten herstellerspezifischen Dichtscheiben.
■
Die Schutzfolie sowie evtl. vorhandene Kunststoffkappen zum Schutz der hochwertigen Anschlüsse können Sie jetzt
entfernen.
Verschraubungen (nur iWU-20 / iWU-25)
Für Verschraubungen (Fittings) mit Innen- bzw. Außengewinde kompatibel zu VCR
1. Halten Sie die Überwurfmutter/Druckschraube oder Armatur bzw. die Gehäuseschlüsselfläche fest. Ziehen Sie die
Überwurfmutter handfest an und richten das Sie Gerät in die gewünschte Position aus. Beachten Sie beim Ein- bzw.
Aufschrauben an Armaturen oder Fittings, dass die Gewindegänge nicht verkantet werden.
2. Halten Sie die Überwurfmutter mit einem geeigneten Maulschlüssel fest. Ziehen Sie die Überwurfmutter/
Druckschraube oder Armatur mit einer 1/8 bzw. 1/4 Drehung (abhängig von den verwendeten Dichtungen) über die
handfeste Stellung hinaus an.
3. Bitte beachten Sie auch die entsprechenden technischen Spezifikationen und Hinweise der spezifischen
Anschlusshersteller (Glands + Fittings).
4. Der Transducer ist damit mechanisch angeschlossen. Elektrische Anschlussmöglichkeiten werden im folgenden
Abschnitt behandelt.
WIKA Betriebsanleitung iWU-2x
Codiertes Herstelldatum
Bittte Bedienungsanleitung lesen
-20℃≤Ta≤85℃ (Rundsteckverbinder M12x1)
-20℃≤Ta≤65℃ (Kabelausgang)
Rundsteckverbinder M12x1: Kontaktnummer
Kabelausgang: Litzenfarbe
Nationale Zulassungen
®
Anschlüssen gilt:
DE
7
