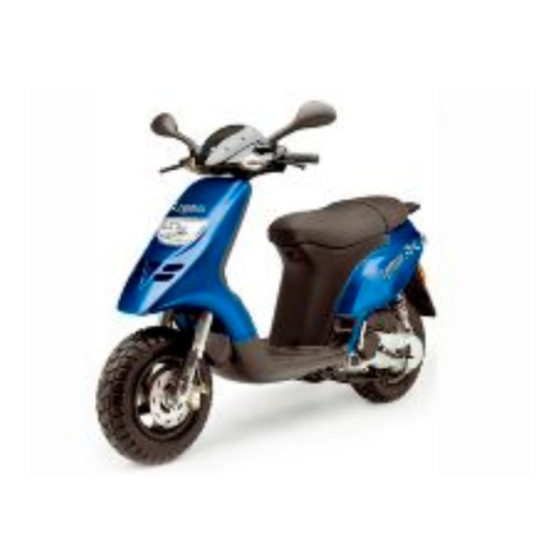

PIAGGIO Typhoon 50 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorroller
  5. Typhoon 50
  6. Bedienungsanleitung

PIAGGIO Typhoon 50 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Typhoon 50:
Inhaltsverzeichnis

Werbung

Quicklinks

PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
Typhoon 50

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO Typhoon 50

Inhaltszusammenfassung für PIAGGIO Typhoon 50

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS FAHRZEUG.................. Kontrolle des elektrolytstandes..........33 Das cockpit................Längerer stillstand..............33 Instrumente................Sicherungen................35 Zündschloss................Auswechseln der scheinwerferlampen........37 Lenkerschloss absperren............Einstellung des scheinwerfers..........37 Lenkschloss aufsperren............10 Vordere Blinker................. 38 Lenkradschloss absperren............10 Rücklichteinheit................. 39 Hupendruckknopf..............11 Hintere blinker................39 Umschalter fernlicht/ abblendlicht..........

  • Seite 7: Fahrzeug

    Typhoon 50 Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    Das cockpit (01_01) A = Hinterradbremshebel; B = Blinkerschalter; C = Hupenschalter; D = Licht-Wechselschalter; F = Analoge Instrumenteneinheit; G = Kontrollleuchten; 01_01 H = Anlasserschalter; L = Gasgriff; M = Hebel Vorderradbremse; Instrumente (01_02) A= Fernlichtkontrolle; B= 2-Taktölpumpe Reservekontrolle; C= Blinkerkontrolle;...

  • Seite 9: Zündschloss

    S= Kraftstoffstandanzeige; Zündschloss (01_03) LOCK = Zündung aus, Schlüssel abziehbar, Lenkerschloss eingerastet. OFF = Zündung aus, Schlüssel abziehbar, Lenkerschloss nicht eingerastet. ON = Startposition, Lenkerschloss nicht eingerastet, Zündschlüssel nicht abziehbar. 01_03 Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»...

  • Seite 10: Lenkschloss Aufsperren

    ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkschloss aufsperren Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkradschloss absperren (01_04) Zum Einschalten der linken Blinker den Hebel «B»...

  • Seite 11: Hupendruckknopf

    Hupendruckknopf (01_05) Hupenschalter «E» 01_05 Umschalter fernlicht/ abblendlicht (01_06) 0 = Abblendlicht und Standlicht 1 = Fernlicht und Standlicht 01_06...

  • Seite 12: Startschalter

    Startschalter (01_07) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «P» drücken. 01_07 Sitzbanköffnung (01_08) Den Schlüssel in das Schloss «A» an der Sitzbank einführen und gegen den Uhrzei- gersinn drehen und die Sitzbank nach vorne hochklappen. 01_08...

  • Seite 13: Die Schlüssel

    Die schlüssel (01_09) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, die bei Bestellung von Duplikaten angeführt wer- den muss. WARNUNG ES WIRD EMPFOHLEN, DAS SCHLÜSSELDUPLIKAT UND DIE PLAKETTE GE- TRENNT VOM FAHRZEUG AUFZUBEWAHREN.

  • Seite 14: Taschenhaken

    Taschenhaken (01_12) Der Taschenhaken ist versenkt vorne an der Sitzbank angebracht. Damit Sie den Taschenhaken benutzen können, muss das Teil "A" leicht nach vorne vorgezogen werden. 01_12...

  • Seite 15: Benutzungshinweise

    Typhoon 50 Kap. 02 Benutzungshinweise...

  • Seite 16: Kontrollen

    Loslassen des Anlasserschalters «P» auszugehen. Leuchtet die Kontrollleuchte nicht auf, ist dies ein Zeichen für eine Störung an der Kontrollleuchte. In diesem Fall empfehlen wir, sich an eine Piaggio-Vertragswerk- statt zu wenden. Im Falle des Aus- und Einbaus des Mischers, muss man eine Entlüftung durchführen.

  • Seite 17: Empfohlene Produkte

    Nachfolgendes Tanken erfolgt ausschließlich nur mit Benzin. ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. BENZIN IST ÄUßERST LEICHT ENTFLAMMBAR. BEIM TANKEN KEIN BENZIN AUS DEM TANK TROPFEN LAS- SEN. ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN.

  • Seite 18: Reifendruck

    Aus Kunststoff, mit Fassungsvermögen von 1,5 lt (inklusive Reserve von ~0,500 lt). Reifendruck (02_03) ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT.

  • Seite 19: Einfahren

    Einfahren (02_04) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN. 02_04 Starten van de motor (02_05) Das Fahrzeug ist mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung...

  • Seite 20: Bei Startschwierigkeiten

    3. Bei leerem Benzintank. Nach dem Auftanken den Startvorgang normal durchfüh- ren. Anlasserschalter «A» betätigen, dabei den Gasgriff in Leerlaufstellung halten, so dass am Benzinhahn (Unterdruckhahn) ein möglichst großer Unterdruck entsteht. Führen die angegebenen Startanweisungen nicht zum Start, wenden Sie sich an eine Piaggio-Vertragswerkstatt.

  • Seite 21: Abstellen Des Motors

    ACHTUNG BEIM STARTEN MIT DEM KICKSTARTER MUSS DAS FAHRZEUG UNBEDINGT AUF DEM STÄNDER AUFGEBOCKT SEIN. WARNUNG JEGLICHE VERÄNDERUNG KANN SCHWERE MOTORSCHÄDEN VERURSA- CHEN. Abstellen des Motors (02_07) Gas wegnehmen, den Zündschlüssel «D» zum Abstellen des Motors auf «OFF» stel- len (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF,...

  • Seite 22: Katalysator

    Katalysator ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG DER KATALYSATOR WIRD SEHR HEIß. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN..

  • Seite 23: Sicheres Fahren

    der Motor zum Halten des Fahrzeugs benutzt, kann dies zu einer Überhitzung der Kupplung führen. Diese Überhitzung wird durch die Reibung der Kupplungsmasse am Kupplungskörper verursacht. Es ist deshalb angeraten ein längeres Reiben und die damit verbundene Überhitzung der Kupplung zu vermeiden. Dies kann (außer bei den o.g.
  • Seite 24 4. Bei nassen Straßen, Schotterstraßen oder rutschigem Straßenbelag keine Voll- bremsung durchführen. 5. Stets mit beiden Bremsen gleichzeitig bremsen, um die Bremswirkung auf beide Räder zu verteilen. 6. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt.

  • Seite 25: Wartung

    Typhoon 50 Kap. 03 Wartung...

  • Seite 26: Hinterradgetriebeölstand

    Hinterradgetriebeölstand (03_01, 03_02, 03_03) Für die Kontrolle des Hinterradgetriebeölstands wie folgt vorgehen: 1. Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen. 2. Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wie- der einführen und wieder vollständig festschrauben. 3. Den Ölmessstab wieder losschrauben und prüfen, ob der Ölstand bis zur 2. Kerbe von unten reicht.

  • Seite 27: Reifen

    Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Hinterradgetriebeöl Enthaltene Ölmenge: ~80 cm³ Reifen (03_04) Regelmäßig den Reifendruck an beiden Reifen prüfen. Die Reifen sind mit Abnut- zungsanzeigern versehen. Die Reifen müssen gewechselt werden, sobald die Ab- nutzungsanzeiger im Profil sichtbar werden.

  • Seite 28: Ausbau Der Zündkerze

    1,2 bar Reifendruck Hinterrad 1,7 bar Reifendruck Hinterrad (Fahrer und Gepäck): 1,9 bar Ausbau der zündkerze (03_05, 03_06) Die mittlere Abdeckung «A» abnehmen, indem die Schrauben «D» im Inneren des Helmfachs herausgeschraubt werden. Danach die beiden Bolzen «B» herausziehen, indem man den hinteren Teil der Abdeckung nach oben zieht. Das Zündkerzenkabel abziehen, und den mitgelieferten Rohrschlüssel zum ausdrehen benutzen.

  • Seite 29: Elektrische Angaben

    Elektrische Angaben Elektrodenabstand 0,6 ÷ 0,7 mm. Ausbau luftfilter (03_07) Den Deckel des Filters abschrauben, indem die sechs Befestigungsschrauben «F» herausgeschraubt werden und das Filterelement herausnehmen. Mit Wasser und milde Seife auswaschen, anschließend mit einem sauberen Tuch und kleinen Pressluftstößen trocknen; nun in eine 50%ige Benzin-Öl-Lösung eintauchen, danach zwischen den Händen drücken, ohne zu quetschen, trocknen lassen und wiedereinbauen.

  • Seite 30: Sas-Nebenluftsystem

    Pressluft trocknen. Beim Wiedereinbau auf das richtige Anbringen der Lamelle an den beiden Plastik und Aluminiumdeckeln achten. Bei jedem Ausbau muss der O-Ring am Gehäusedeckel ausgewechselt werden. WENDEN SIE SICH FÜR DIESE ARBEIT AN EINE PIAGGIO-GILERA VERTRAGS- WERKSTATT 03_08 Kontrolle bremsflüssigkeitsstand (03_09, 03_10)
  • Seite 31 ACHTUNG EVENTUELLES AUFFÜLLEN DARF AUSSCHLIEßLICH MIT BREMSFLÜSSIG- KEIT DER KLASSE DOT 4 VORGENOMMEN WERDEN. WARNUNG UNTER NORMALEN KLIMATISCHEN BEDINGUNGEN MUSS DIE BREMSFLÜS- SIGKEIT ALLE ZWEI JAHRE AUSGEWECHSELT WERDEN. NIEMALS BREMS- FLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCH- TEN BEHÄLTERN VERWENDEN. 03_10 ACHTUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND.

  • Seite 32: Batterie

    Batterie (03_11) Um an die Batterie gelangen zu können, muss die Sitzbank nach vorne geklappt, die in der Abbildung gezeigten Kreuzschlitzschrauben abgeschraubt, und der Deckel zum Batteriefach abmontiert werden. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert.

  • Seite 33: Kontrolle Des Elektrolytstandes

    Kontrolle des elektrolytstandes Der Elektrolytstand muss regelmäßig überprüft werden und muss sich stets auf dem oberen Stand befinden. Zum Auffüllen darf nur destilliertes Wasser verwendet wer- den. Muss häufig Wasser nachgefüllt werden, muss die elektrische Anlage des Fahrzeugs überprüft werden, da die Batterie unter Überlast arbeitet und rasch ver- schleißt.
  • Seite 34 ANMERKUNG DAS AUFLADEN DER BATTERIE MUSS MIT EINEM LADESTROM VON 1/10 DER BATTERIE-NOMINALLEISTUNG ERFOLGEN UND DARF NICHT LÄNGER ALS 10 STUNDEN DAUERN. FÜR DAS AUFLADEN DER BATTERIE SOLLTEN SIE SICH AN EINE AUTORISIERTE VERTRAGSWERKSTATT WENDEN. NACH EINEM AUSBAU DER BATTERIE BEIM WIEDEREINBAU AUF DIE RICHTIGEN KABEL- ANSCHLÜSSE AN DEN BATTERIEPOLEN ACHTEN.

  • Seite 35: Sicherungen

    Scheinwerfer und das Rücklicht. Wenn die Sicherung nach Ersetzung sofort wieder durchbrennt, ist es nötig, das Fahr- zeug in eine Piaggio-Vertragswerkstatt zu bringen, um zu ergründen, was zu dem Zusammenbruch der elektrischen Anlage geführt hat. Den Stromkreis niemals mit anderem Material als mit der Sicherung überbrücken.
  • Seite 36 Leistung: 12V - 5W Menge: 1 Blinkerlampe vorne Typ: Sphärisch bernsteinfarben Leistung: 12V - 10W Menge: 1 RECHTS+ 1 LINKS Blinkerlampe hinten Typ: Sphärisch bernsteinfarben Leistung: 12V - 10W Menge: 1 RECHTS+ 1 LINKS Brems- und Standlichtlampe Typ: Bilux Leistung: 12V - 21/5W Menge: 1 Kontolleuchten 12V - 1,2W Typ: VOLLGLAS...

  • Seite 37: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_14) Um an die Lampen des Scheinwerfers zu gelangen, müssen die beiden Schrauben «A» im Hinterteil des Schildes herausgeschraubt werden. >Der Kabelstecker und die Schutzkappe herausnehmen. Die Lampen gegen den Uhrzeigersinn drehen und sie entnehmen. Die Lampen des Standlichts wird aus dem Lampenhalter herausgezogen, nachdem man diesen aus der Leuchte entnommen hat.

  • Seite 38: Vordere Blinker

    03_16 03_17 Vordere Blinker (03_18) Um die vorderen Blinkerlampe zu ersetzen, die Schrauben der Lampengläser "C" he- rausdrehen. Die Lampen haben einen Bajonettverschluss, daher reicht es, sie leicht hinunterzudrücken, sie gegen den Uhrzeigersinn um etwa 30° zu drehen und dann herauszuziehen.

  • Seite 39: Rücklichteinheit

    SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DEN PIAGGIO-KUNDENDIENST. WARNUNG DER FUNKTIONSAUSFALL EINER EINZIGEN LED BELÄßT DIE VORGESCHRIE- BENEN WERTE UND DIE LEISTUNGEN DER HINTEREN SCHEINWERFEREIN- HEIT INTAKT.

  • Seite 40: Rückspiegel

    Stellschraube soweit lösen oder festziehen, bis ein gleichmäßiger Leerlauf eingestellt ist (ungefähr 1900 ÷ 1700 U/Min). Das Hinterrad darf sich im Leerlauf nicht drehen. 03_21 Bei Schwierigkeiten mit der Leerlaufeinstellung wenden Sie sich bitte an eine Piaggio- Vertragswerkstatt, um den CO-Wert im Leerlauf (Kohlenoxydemission) einstellen zu lassen.

  • Seite 41: Hinterradbremse

    ACHTUNG UM VERBRENNUNGEN ZU VERMEIDEN, BEI DER LEERLAUFEINSTELLUNG DES AUSPUFF NICHT BERÜHREN. Hinterradbremse (03_22, 03_23) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nicht nachgestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Bremse arbeitet nicht richtig.

  • Seite 42: Hinterrad-Trommelbremse

    ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS EINSETZEN. Hinterrad-trommelbremse (03_24) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. Nach der Einstellung die Kontermutter «A» wieder festziehen. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS EINSETZEN.

  • Seite 43: Loch Im Reifen

    Loch im reifen (03_25) Das Fahrzeug ist mit schlauchlosen Reifen ausgerüstet (Tubeless). Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. Dies bedeutet eine größere Fahrsicher- heit. Im Notfall kann, bei einem langsamen Entweichen der Luft, auch ein "Reifenre- paraturspray"...

  • Seite 44: Fahrzeugreinigung

    Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden. Anschließend mit viel klarem Wasser nachspülen und mit einem Wildledertuch trocknen.
  • Seite 45 • NUR DEN FÄCHERFÖRMIGEN WASSERSTRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. • DEN WASSERSTRAHL NICHT DIREKT AUF DEN VERGASER, DIE ELEKTRO- KABEL UND DIE LÜFTUNGSÖFFNUNGEN AM ANTRIEBSDECKEL UND AM LÜFTERDECKEL RICHTEN.
  • Seite 46 von Fachpersonal vorgenommen Prüfen, ob die Elektroden sauber werden. sind (mit Waschbenzin und einer Metallbürste bzw. feinem Schmirgelpapier reinigen). Das Zündkerzen-Isolierteil überprüfen: Bei Rissen oder Brüchen die Zündkerze wechseln. Ist die Zündkerze in gutem Zustand, wenden Sie sich an eine autorisierte Vertragswerkstatt.
  • Seite 47 Falsche Einstellung der Einstellen Hinterradbremse UNZUREICHENDE RADAUFHÄNGUNGEN/ FEDERUNGEN Ölleck; verschlissene Wenden Sie sich an eine Anschlagpuffer; verschlissene autorisierte Vertragswerkstatt. Stoßdämpferbefestigungen. UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Rollenbehälter oder Riemen Wenden Sie sich an eine abgenutzt autorisierte Vertragswerkstatt. ERHÖHTE GERÄUSCHENTWICKLUNG AM AUSPUFF Abnutzung/ Verschleiß an den Wenden Sie sich an eine Dichtungen des SAS- autorisierte Vertragswerkstatt.
  • Seite 48 STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten KICKSTARTER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 49: Technische Daten

    Typhoon 50 Kap. 04 Technische daten...
  • Seite 50 TECHNISCHE DATEN Elektronische Zündung Die elektronische Zündung besteht aus einem Mikroprozessor mit kapazitiver Entladung und eingebauter Zündspule. Versorgung Mit bleifreiem Benzin von mindestens 95 ROZ-Oktan.Öl durch Vergaser, automatischer Mischer (mit variablem Mischungsverhältnis je nach Motordrehzahl und Öffnung des Gasventils) Benzinpumpe. Ansaugung Durch Lamellenventil auf Gehäuse Schmierung...
  • Seite 51 2-Taktölpumpe Öltank Aus Kunststoff, mit Fassungsvermögen von 1,5 lt (inklusive Reserve von ~0,500 lt). Nachfüllen des Mischersöltanks mit mindestens 0,5 ÷ 1 lt. Vordere Radaufhängung/ Hydraulische Teleskopgabel mit Federung umgekehrten Schäften. Hintere Radaufhängung/ Mit koaxialen Feder und Federung hydraulischem Stoßdämpfer. Motor-Rahmen-Verbindung mit Schwinge.
  • Seite 52 Zuladung Nur Fahrer Leergewicht 84 Kg 04_01 OTORDATEN Motor Einzylinder 2-Taktmotor Bohrung X Hub 40 X 39,3 mm Hubraum 49 cm³...

  • Seite 53: Bordwerkzeug

    Verdichtungsverhältnis 10,3 : 1 (±0,8) Vergaser Dell'Orto PHVA 17,5 Vorzündung (vor O.T.) 17° ± 1° a 4000 U/Min Zündkerze CHAMPION RN2C Höchstgeschwindigkeit Entsprechend der geltenden Gesetze Bordwerkzeug Das Bordwerkzeug ist unter der Sitzbank verstaut. Um an das Bordwerkzeug gelan- gen zu können, muss der Hebel gelöst und die Schelle herausgezogen werden. In der Werkzeugtasche befinden sich: ein doppelter Schraubenzieher und ein Rohr- schlüssel 13/21 mm.

  • Seite 55: Ersatzteile Und Zubehör

    Typhoon 50 Kap. 05 Ersatzteile und zubehör...

  • Seite 56: Hinweise

    LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- 05_01 TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.

  • Seite 57: Das Wartungsprogramm

    Typhoon 50 Kap. 06 wartungsprogramm...

  • Seite 58: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 59 Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt 5000 K , 25000 K , 35000 K , 55000 K Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung 2-Taktölpumpe/Gaszug - Einstellen Bremshebel - Schmieren...
  • Seite 60 Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung Leerlaufdrehzahl (*) - Einstellung 2-Taktölpumpe/Gaszug - Einstellen Variatorrollen - Wechseln Tachoritzel - Schmieren Antriebsriemen - Kontrolle Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle...
  • Seite 61 15000 K 45000 K M UND Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Wechseln Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt...
  • Seite 62 Zylinder-Belüftungsanlage - Kontrolle / Reinigung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Kontrolle Variatorrollen - Wechseln Riemen 2-Taktölpumpe - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung...
  • Seite 63 Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung Leerlaufdrehzahl (*) - Einstellung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Wechseln Variatorrollen - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsschlauch - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle...
  • Seite 64 60000 K Hinterradgetriebeöl - Wechseln Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung Leerlaufdrehzahl (*) - Einstellung Zylinder-Belüftungsanlage - Kontrolle / Reinigung 2-Taktölpumpe/Gaszug - Einstellen Antriebsriemen - Wechseln Variatorrollen - Wechseln Riemen 2-Taktölpumpe - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsschlauch - Wechseln...
  • Seite 65 SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschrift zum CO-Wert im Abschnitt «Leerlaufeinstellung» (**) Siehe Vorschriften im Abschnitt «SAS Nebenluftsystem» TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP CITY HI TEC 4T Öl zum Schmieren der Bowdenzüge (Gaszug,...
  • Seite 66 Produkt Beschreibung Angaben AGIP GREASE PV2 Fett für Lenklager, Bolzensitze und Schwinge Weißes, wasserfreies Calcium-Schutzfett für Wälzlager; Temperaturbereich zwischen -20° C und +120°C NLGI 2; ISO-L-XBCIB2.
  • Seite 67 INHALTSVERZEICHNIS Batterie: 32 Sicherungen: 35 Blinker: 38, 39 Starten: 19 Bordwerkzeug: 53 Wartung: 25 Cockpit: 8 Zündkerze: 28 Fahrgestell- und Zündschloss: 9 Motornummer: 13 Luftfilter: 29 Reifen: 27, 43 Reifendruck: 18 Rückspiegel: 40...
  • Seite 68 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
