2.7 Berührungsschutz
- MiniVent M1/150 Kleinventilatoren werden serienmäßig mit saugseitigem Schutzgitter geliefert. In Abhängigkeit der Einbau-
verhältnisse kann auch druckseitig ein Berührungsschutz erforderlich sein. Entsprechende Schutzgitter sind als Zubehör lie-
ferbar.
- Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind, be-
nötigen kein Schutzgitter, wenn die Anlage die gleiche Sicherheit bietet. Es wird darauf hingewiesen, dass der Betreiber für
Einhaltung der aktuellen Norm verantwortlich ist und für Unfälle infolge fehlender Schutzeinrichtungen haftbar gemacht wer-
den kann.
2.8

Motorschutz

Der M1/150 MiniVent verfügt über einen energiesparenden, wartungsfreien EC-Motor (funkstörungsfrei, kugelgelagert) mit
höchstem Wirkungsgrad. Der Motor ist mit einem Thermokontakt ausgestattet, der mit der Wicklung in Reihe verdrahtet,
selbsttätig aus- und nach erfolgter Abkühlung wiedereinschaltet.
Wird der Rotor blockiert, versucht der Motor alle 3 sec. wieder anzulaufen.
Zum Starten benötigt der Motor eine bestimmte Rotorposition. Hat er diese nicht, gibt er Impulse auf den Rotor, um die Po-
sition zu erreichen. Dies kann einige Sekunden dauern.
3.0 Technische Daten
Laufrad-Ø [mm]
Wechselstrom
Spannung/Frequenz
Leistungsaufnahme [W]
Nennstrom [mA]
3
Fördervolumen [m /h]
3.1 Zubehör
MVB Betriebs-/Drehzahlumschalter 0-1-2 Best.Nr. 6091 TWH 150 Teleskop-Wandhülse
WES 150 Wandeinbausatz
3.2

Abmessungen

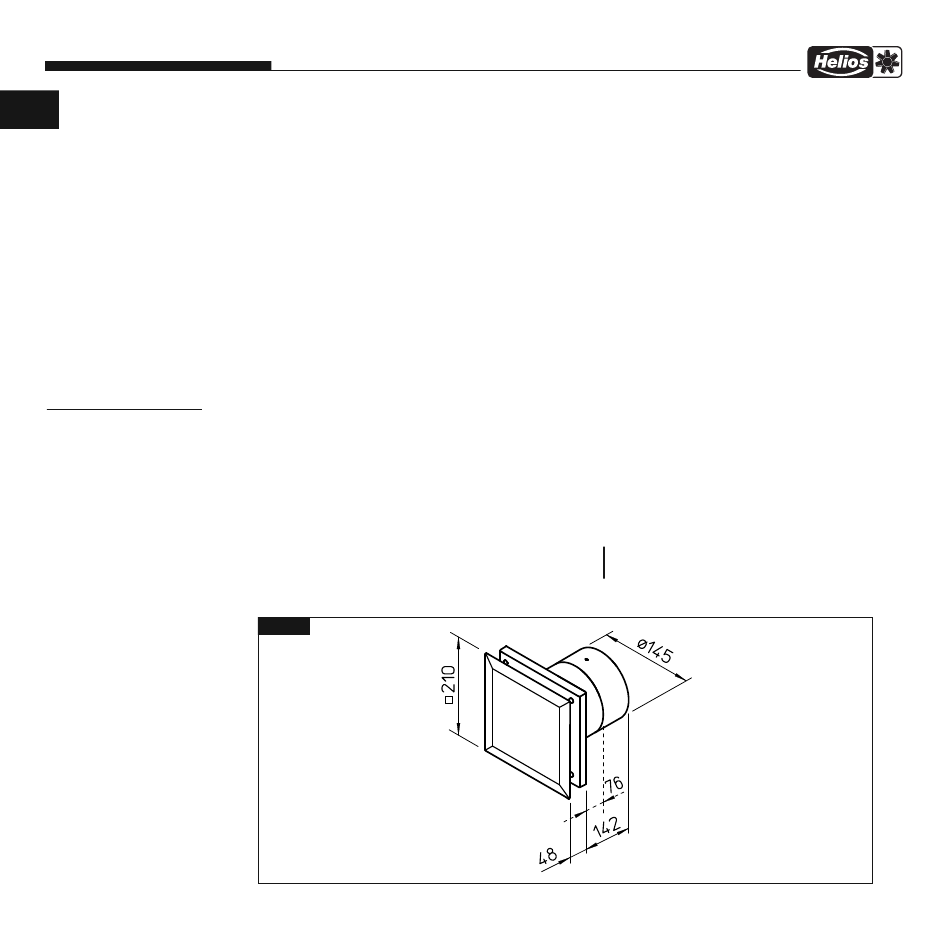

Abb.1
137 Elektrische Zuleitung
1~ Schutzart
230 V, 50 Hz Schutzklasse
10 / 6 Gewicht ca. kg
100 / 70 Drehzahl [1/min]
260 / 220
Best.Nr. 0537 MBR
4
NYM-O 3 x 1,5 mm²
IP 45 (strahlwassergeschützt)
II
1,2
1900 / 1600
Best.Nr. 6354
Montageblende Best.Nr. 0281
Maße in mm
