Helios ultraSilence MiniVent M1/150 Montage- Und Betriebsvorschrift Seite 41

Notice de montage et d'utilisation
MiniVent M1/150 (modèle standard)

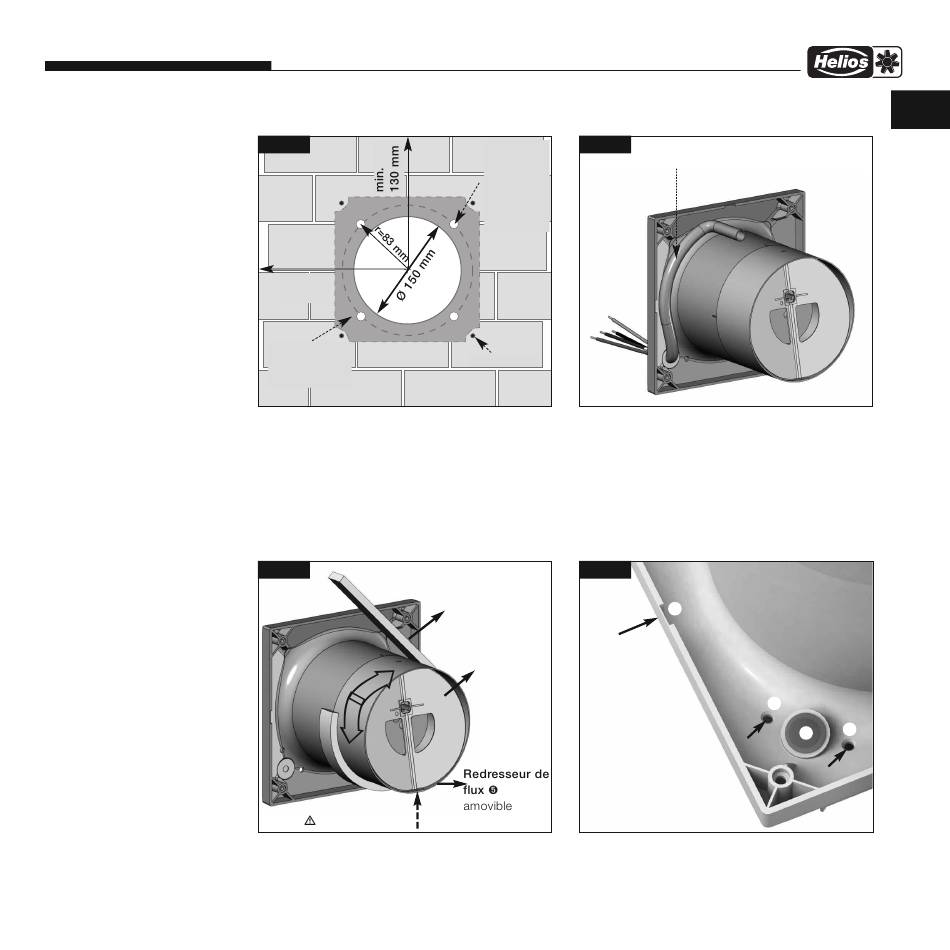

Fig. 5
min.
130 mm
Sortie
possible des
câbles
2. Percements
Positionner la virole, marquer l'emplacement des fixations et percer. Fixer en utilisant au minimum deux vis de fixation
avec chevilles.
3. Clapet anti-retour et redresseur de flux
- Le clapet anti-retour (fourni) peut éventuellement être monté derrière le redresseur de flux (Fig. 7).
- Lorsque l'appareil est encastré, le redresseur de flux doit être monté verticalement (Fig. 7).La grille pivote à 90 °
dans les deux sens.
- Avant le montage définitif, décoller les bandes de mousse (fournies) (Fig. 7).
Fig. 7
dessus
š
dessous
à la verticale dans l'encastrement du mur
Fig. 6
Sortie de câ-
ble conseillée
0...-360 °,
angle idéal :
45°
Percement
Fig. 8
Fixer
la bande de
mousee
ΠPour montage ap-
Clapet anti-
parent, encoche pour
retour ›
entrée des câbles
amovible
 Trous d'écoulement
des condensats pour
montage plafonnier
Ž Passage des câbles
