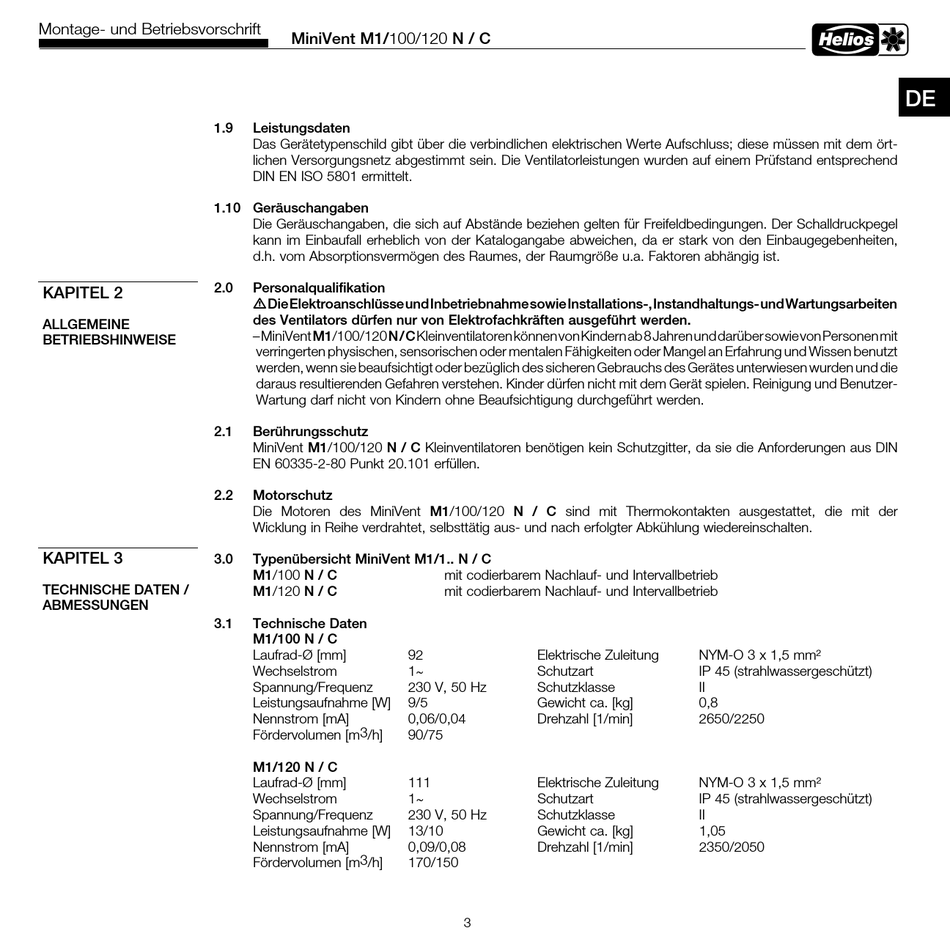

Montage- und Betriebsvorschrift
1.9
1.10 Geräuschangaben
2.0
KAPITEL 2
ALLGEMEINE
BETRIEBSHINWEISE
2.1
2.2
KAPITEL 3
3.0

TECHNISCHE DATEN /

ABMESSUNGEN
3.1
MiniVent M1/100/120 N / C

Leistungsdaten

Das Gerätetypenschild gibt über die verbindlichen elektrischen Werte Aufschluss; diese müssen mit dem ört-
lichen Versorgungsnetz abgestimmt sein. Die Ventilatorleistungen wurden auf einem Prüfstand entsprechend
DIN EN ISO 5801 ermittelt.
Die Geräuschangaben, die sich auf Abstände beziehen gelten für Freifeldbedingungen. Der Schalldruckpegel
kann im Einbaufall erheblich von der Katalogangabe abweichen, da er stark von den Einbaugegebenheiten,
d.h. vom Absorptionsvermögen des Raumes, der Raumgröße u.a. Faktoren abhängig ist.

Personalqualifikation

m Die Elektroanschlüsse und Inbetriebnahme sowie Installations-, Instandhaltungs- und Wartungsarbeiten
des Ventilators dürfen nur von Elektrofachkräften ausgeführt werden.
– MiniVent M1/100/120 N / C Kleinventilatoren können von Kindern ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-
Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Berührungsschutz
MiniVent M1/100/120 N / C Kleinventilatoren benötigen kein Schutzgitter, da sie die Anforderungen aus DIN
EN 60335-2-80 Punkt 20.101 erfüllen.

Motorschutz

Die Motoren des MiniVent M1/100/120 N / C sind mit Thermokontakten ausgestattet, die mit der
Wicklung in Reihe verdrahtet, selbsttätig aus- und nach erfolgter Abkühlung wiedereinschalten.
Typenübersicht MiniVent M1/1.. N / C
M1/100 N / C
M1/120 N / C
Technische Daten
M1/100 N / C
Laufrad-Ø [mm] 92
Wechselstrom 1~
Spannung/Frequenz 230 V, 50 Hz
Leistungsaufnahme [W] 9/5
Nennstrom [mA] 0,06/0,04
Fördervolumen [m 3 /h]
90/75
M1/120 N / C
Laufrad-Ø [mm] 111
Wechselstrom 1~
Spannung/Frequenz 230 V, 50 Hz
Leistungsaufnahme [W] 13/10
Nennstrom [mA] 0,09/0,08
Fördervolumen [m 3 /h]
170/150
mit codierbarem Nachlauf- und Intervallbetrieb
mit codierbarem Nachlauf- und Intervallbetrieb
Elektrische Zuleitung
Schutzart
Schutzklasse
Gewicht ca. [kg]
Drehzahl [1/min]
Elektrische Zuleitung
Schutzart
Schutzklasse
Gewicht ca. [kg]
Drehzahl [1/min]
3
NYM-O 3 x 1,5 mm²
IP 45 (strahlwassergeschützt)
II
0,8
2650/2250
NYM-O 3 x 1,5 mm²
IP 45 (strahlwassergeschützt)
II
1,05
2350/2050
