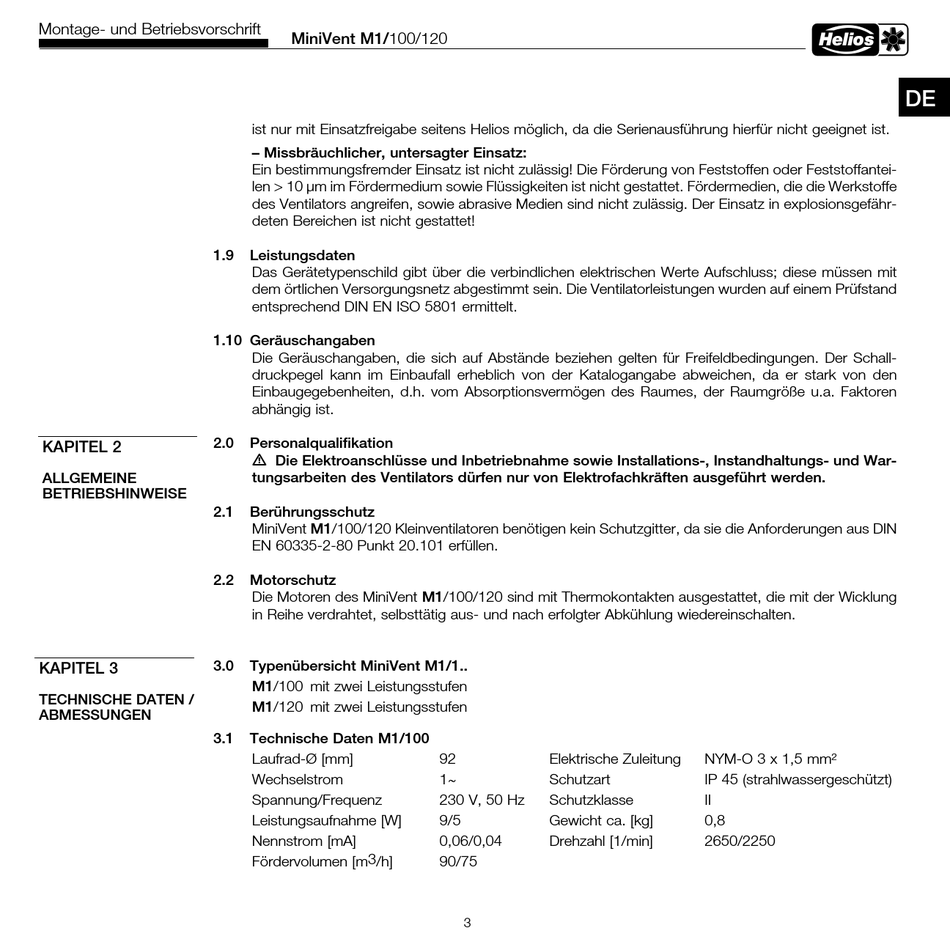

Montage- und Betriebsvorschrift
1.9
1.10 Geräuschangaben
2.0
KAPITEL 2
ALLGEMEINE
BETRIEBSHINWEISE
2.1
2.2
3.0
KAPITEL 3
TECHNISCHE DATEN /
ABMESSUNGEN
3.1
MiniVent M1/100/120
ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hierfür nicht geeignet ist.
– Missbräuchlicher, untersagter Einsatz:
Ein bestimmungsfremder Einsatz ist nicht zulässig! Die Förderung von Feststoffen oder Feststoffantei-
len > 10 µm im Fördermedium sowie Flüssigkeiten ist nicht gestattet. Fördermedien, die die Werkstoffe
des Ventilators angreifen, sowie abrasive Medien sind nicht zulässig. Der Einsatz in explosionsgefähr-
deten Bereichen ist nicht gestattet!
Leistungsdaten
Das Gerätetypenschild gibt über die verbindlichen elektrischen Werte Aufschluss; diese müssen mit
dem örtlichen Versorgungsnetz abgestimmt sein. Die Ventilatorleistungen wurden auf einem Prüfstand
entsprechend DIN EN ISO 5801 ermittelt.
Die Geräuschangaben, die sich auf Abstände beziehen gelten für Freifeldbedingungen. Der Schall-
druckpegel kann im Einbaufall erheblich von der Katalogangabe abweichen, da er stark von den
Einbaugegebenheiten, d.h. vom Absorptionsvermögen des Raumes, der Raumgröße u.a. Faktoren
abhängig ist.
Personalqualifikation
m Die Elektroanschlüsse und Inbetriebnahme sowie Installations-, Instandhaltungs- und War-
tungsarbeiten des Ventilators dürfen nur von Elektrofachkräften ausgeführt werden.
Berührungsschutz
MiniVent M1/100/120 Kleinventilatoren benötigen kein Schutzgitter, da sie die Anforderungen aus DIN
EN 60335-2-80 Punkt 20.101 erfüllen.
Motorschutz
Die Motoren des MiniVent M1/100/120 sind mit Thermokontakten ausgestattet, die mit der Wicklung
in Reihe verdrahtet, selbsttätig aus- und nach erfolgter Abkühlung wiedereinschalten.
Typenübersicht MiniVent M1/1..
M1/100 mit zwei Leistungsstufen
M1/120 mit zwei Leistungsstufen
Technische Daten M1/100
Laufrad-Ø [mm]
Wechselstrom
Spannung/Frequenz
Leistungsaufnahme [W]
Nennstrom [mA]
Fördervolumen [m 3 /h]
92
Elektrische Zuleitung
1~
Schutzart
230 V, 50 Hz
Schutzklasse
9/5
Gewicht ca. [kg]
0,06/0,04
Drehzahl [1/min]
90/75
3
NYM-O 3 x 1,5 mm²
IP 45 (strahlwassergeschützt)
II
0,8
2650/2250
DE
