Sicherheitshinweise
☞
Während der gesamten Mon-
tage auf Klemmstellen achten. –
Quetschgefahr!

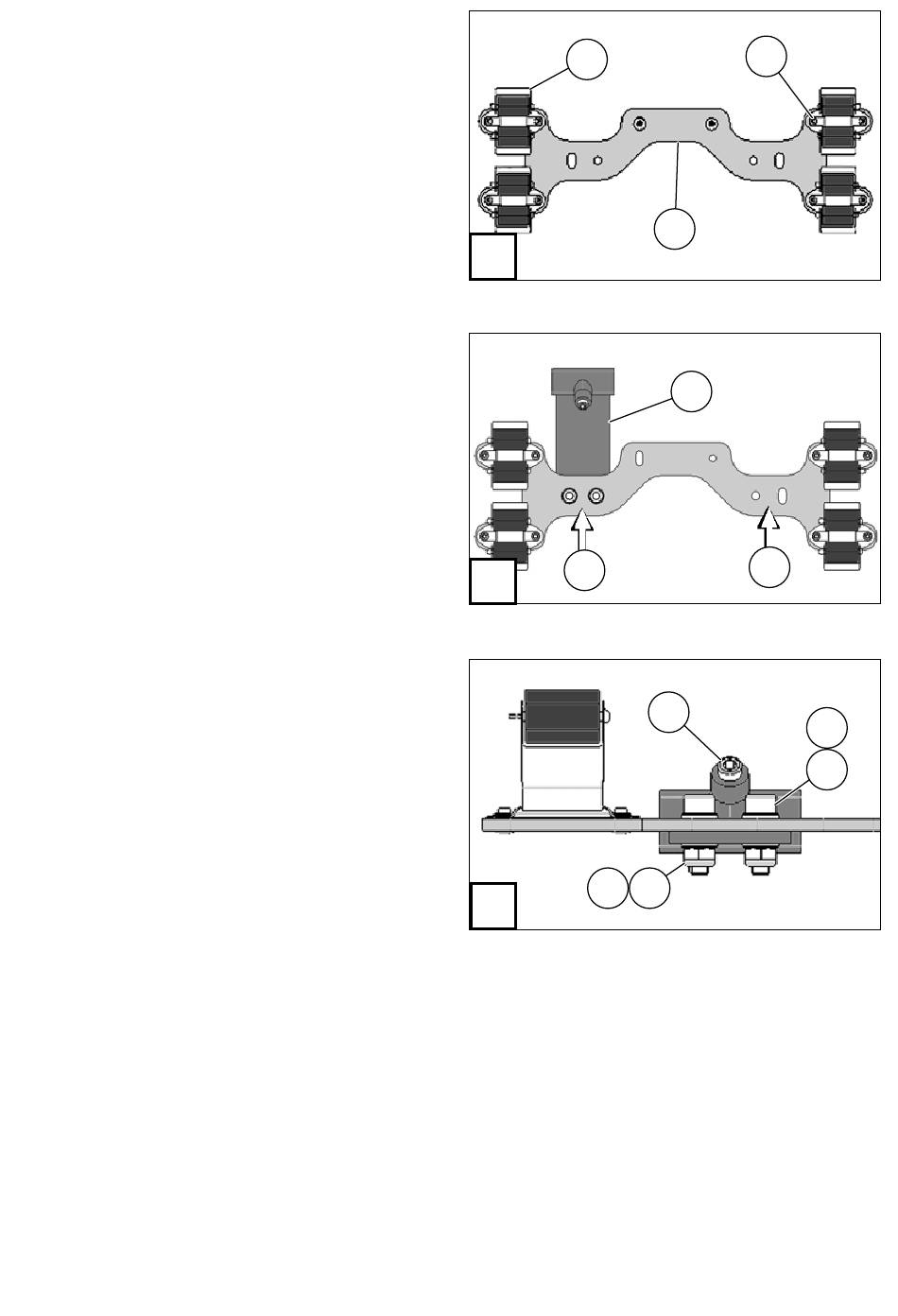

Montage der Halter [1]
– Die Halter (6) mit je zwei Pop-Blind-
nieten (7) an die Aufnahmeplatte
(8) nieten [1].
Ergostar-Armlehne Code 24,
Ergoporsitze (Modell 9.928)
Position des Aufnahmerohres (3)
Das Aufnahmerohr (3) wird von hin-
ten an die Aufnahmeplatte (8) mon-
tiert [2].
Je nach Armlehne und Seite wird das
Aufnahmerohr in Position (A) oder (B)
montiert.
Montage des Aufnahmerohres (3)
– Das Aufnahmerohr (3) von hin-
ten mit den Verschraubungen
(2)+(5)+(9) an die Aufnahmeplatte
montieren [3].
– Den Gewindestift (4) in das Auf-
nahmerohr schrauben.
6
1
A
2
2
5
3
7
8
3
B
4
9
5
2
