Hinweis:
Die Durchführung der folgenden
Montage sollte von einer Fach-
werkstatt durchgeführt werden.
Verwendungszweck
Der Gehhilfenhalter dient der sicheren
Mitnahme zweier Gehhilfen [1].

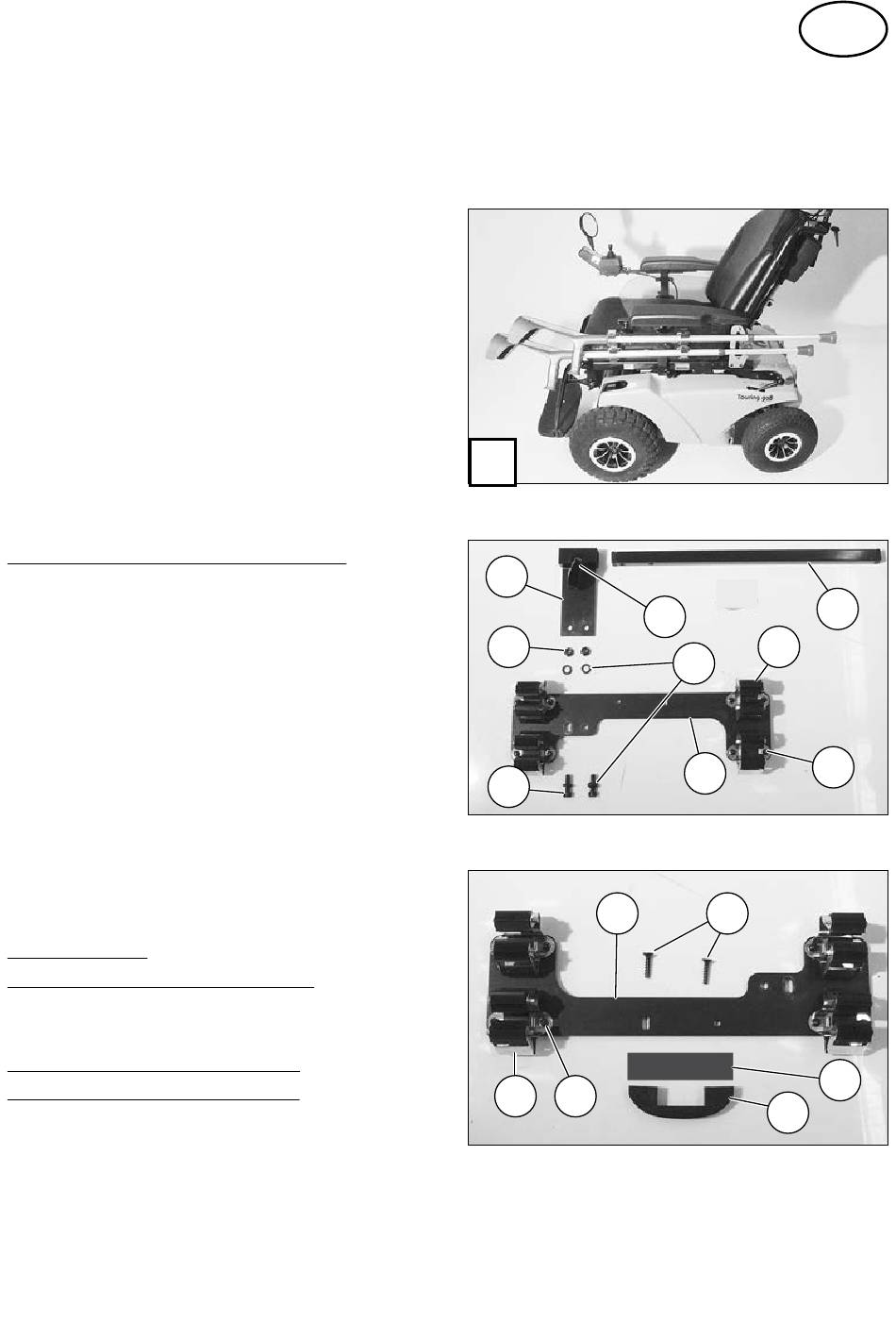

Übersicht
9.928: Ergopor- und Recarositz
(2) 2x 6kt.Mutter M6 DIN 985
(3) 1x Aufnahmerohr
(a) 1x Einsteckrohr
(4) 1x Gewindestift 8 x 16 DIN 913
(5) 4x Scheibe B6,4 DIN 125
(6) 4x Halter D 25
(7) 8x Pop-Blindniet D 3,2 x 8
(8) 1x Aufnahmeplatte
(9) 2x Zyl.Schraube M6 x 20 DIN 912
2.322+9.928:
Ergostar-Armlehne Code 24
(2) bis (9) ohne (a)
2.322: Armlehne Code 106
1.594: Armlehne Code 81
(5) + (7) + (8)
(10) 2x Blech-Schraube 1,8 x 38
DIN 7981
(11) 1x Distanzstück
(12) 1x Klemmstück
1
MONTAGEANLEITUNG
Gehhilfenhalter
Modell 1.594 / 2.322 / 9.928
1
3
2
9
8
5
7
DE
4
6
5
7
8
10
11
12
a
