Blechteile-Installationsvorgang

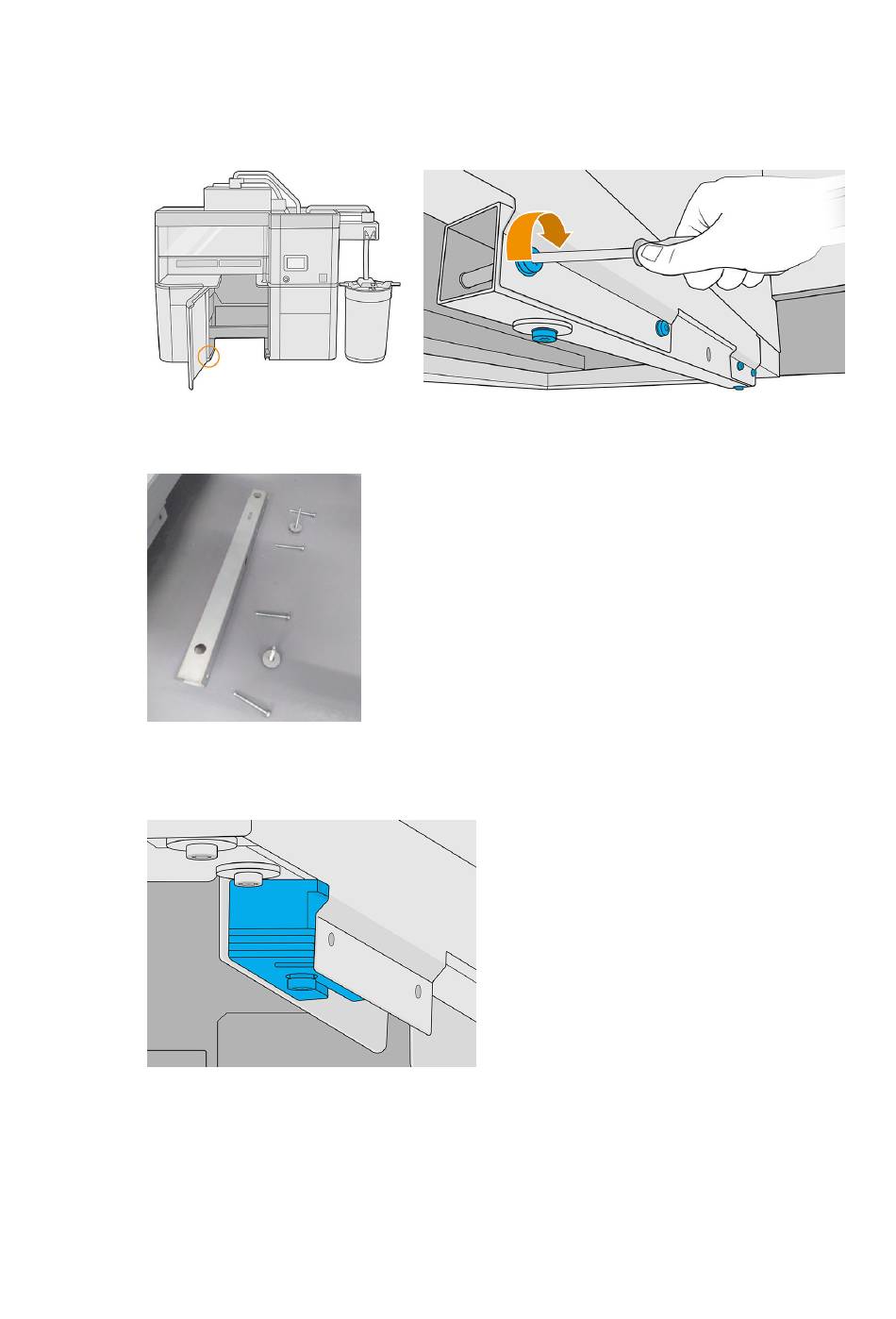

Installationsvorgang, linke Seite
1. Lösen Sie die sechs unten hervorgehobenen Schrauben.
2. Entfernen Sie das Metallrohr. Das Rohr wird beim Transport der Verarbeitungsstation benötigt. Daher
empfiehlt HP, es zur späteren Verwendung aufzubewahren.
3. Montieren Sie das neue Metallstück und ein Blechteil mit einer Schraube in der vorderen Position. Ziehen
Sie die Schraube nicht fest, da Sie nach der Kalibrierung möglicherweise weitere Blechteile hinzufügen
müssen.
Installationsvorgang, rechte Seite
1. Wenn Sie auf der rechten Seite zwei Metallrohre sehen (siehe unten), fahren Sie mit der restlichen Anleitung
fort. Falls Sie stattdessen sehen, dass die flachen Blechteile bereits installiert sind, können Sie die restlichen
Schritte überspringen.
