2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt - Artikelnummer
Gültigkeit: Österreich
ODER Schweiz
VC 156/5-7 (H-AT/CH)
ecoTEC exclusive
VC 206/5-7 (H-AT/CH)
ecoTEC exclusive
VC 276/5-7 (H-AT/CH)
ecoTEC exclusive
VC 326/5-7 (H-AT/CH)
ecoTEC exclusive
3

Produktbeschreibung

3.1

Produktaufbau

Das Produkt hat keine Anforderung an einen Mindestvolu-
menstrom.
6
0010017067
0010017068
0010017069
0010017070
20 19
18 17 16
15
14
13

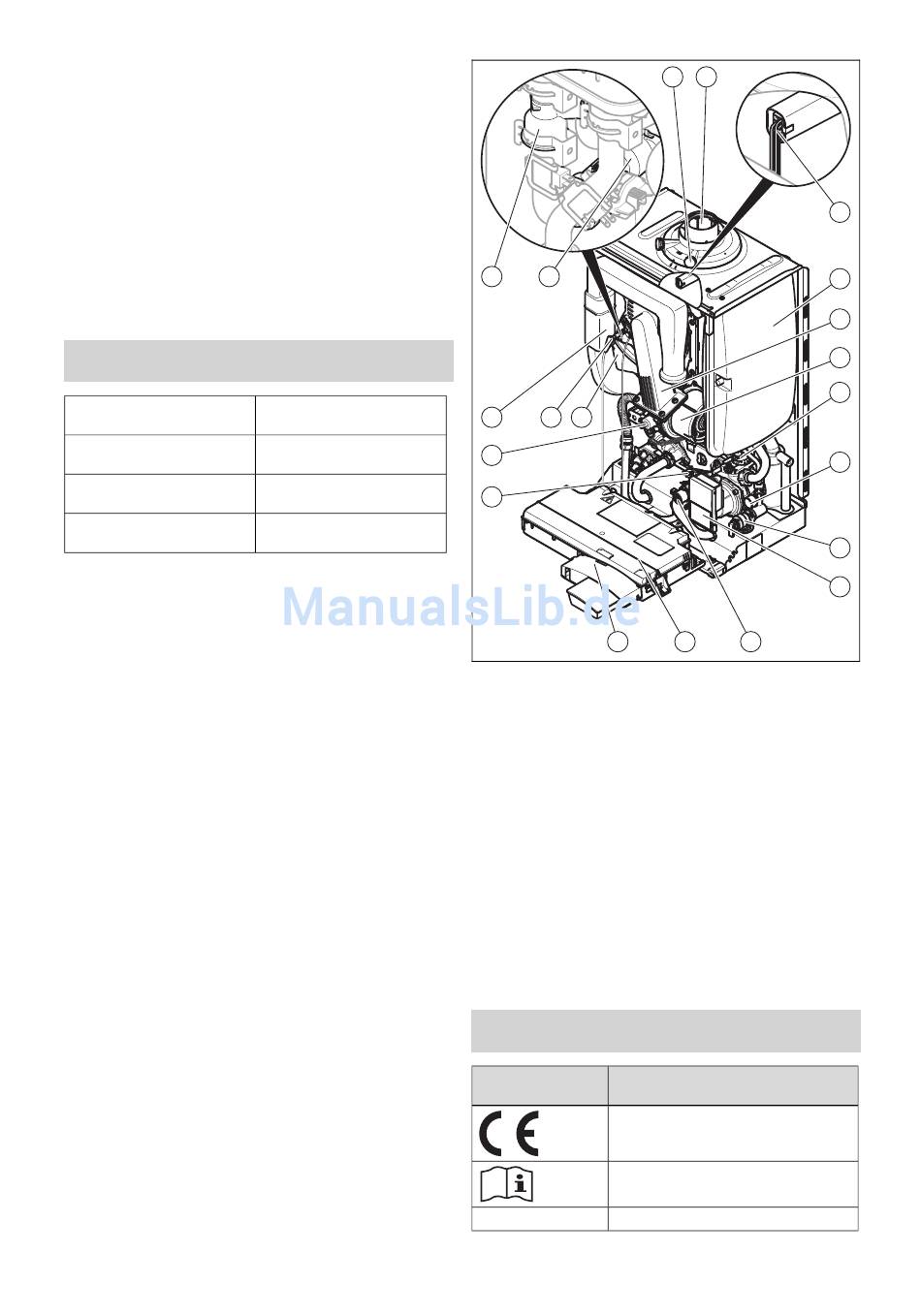

1 Messtutzen Abgas
2 Anschluss für Luft-
Abgas-Führung
3 All-Gas-Sensor
4 Ausdehnungsgefäß
5 Thermo-Kompaktmodul
6 Gebläse
7 Schnellentlüfter
8 Manometer
9 Sicherheitsventil
10 Hocheffizienzpumpe
3.2

Angaben auf dem Typenschild

Das Typenschild ist werksseitig auf der Unterseite des Pro-
dukts angebracht.
Gültigkeit: Österreich
ODER Schweiz
Angabe auf dem Bedeutung
Typenschild
→ Kap. „CE-Kennzeichnung"
Anleitung lesen!
VC(W) ... Typenbezeichnung
Installations- und Wartungsanleitung ecoTEC exclusive 0020196891_01
1 2
3
4
5
6
7
8
9
10
12 11
11 Vorrangumschaltventil
12 Elektronikbox
13 VR 900 Internetgateway
14 Differenzdrucksensor
15 Gasarmatur
16 Wärmetauscher
17 Zündelektrode
18 Luftansaugrohr
19 Volumenstromsensor
20 Wasserdrucksensor
