Strom über Power over Ethernet (PoE) zu empfangen. Über die Shure Designer-Software lassen sich die Audio- und Netzwer-
keinstellungen von einem beliebigen an dasselbe Netzwerk angeschlossenen Computer aus verwalten.

Hardware und Installation

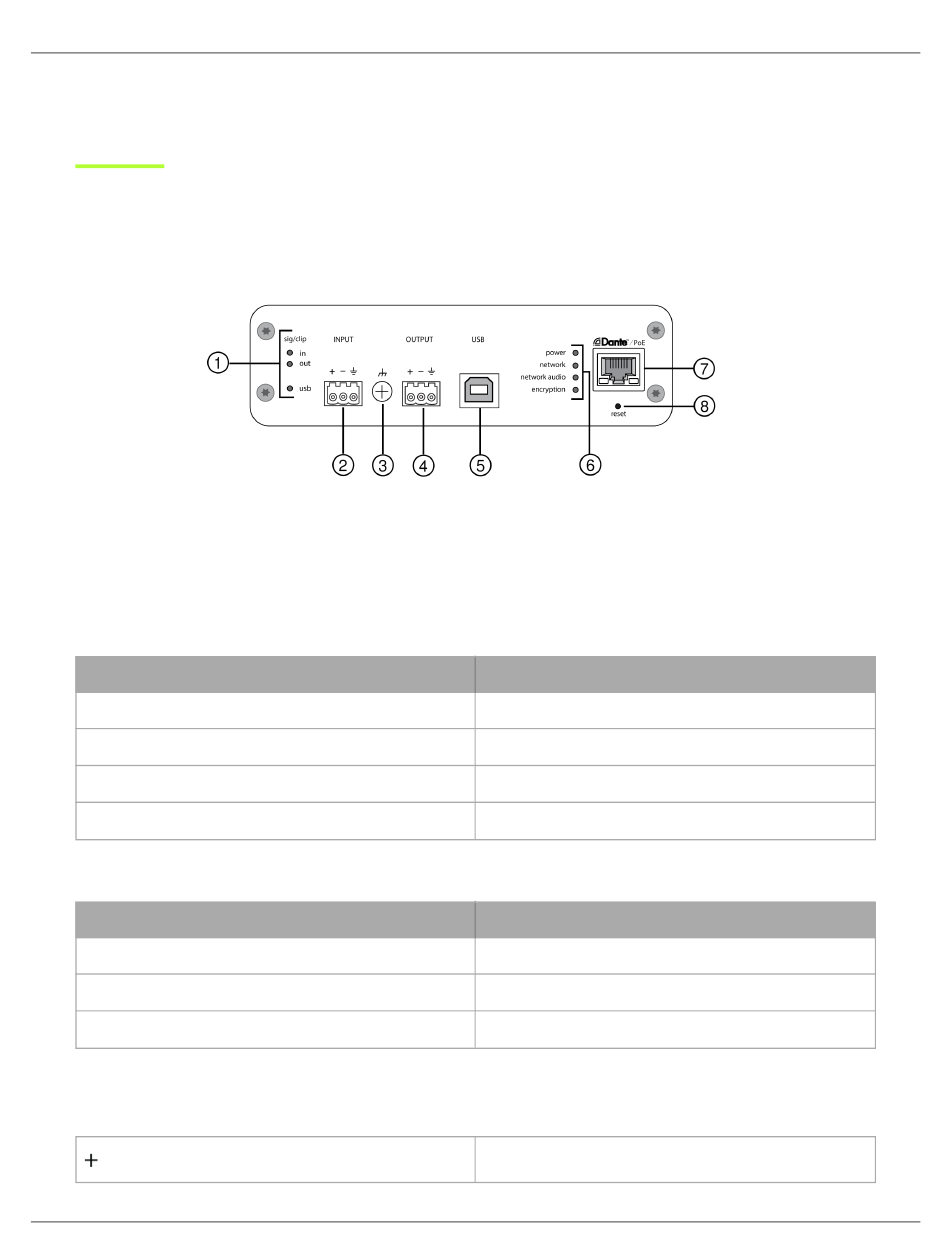

Rückseite
① Pegelanzeigen (Signal/Übersteuerung)
Dreifarbige LEDs zeigen den Audiosignalpegel für die Analogkanäle und den Verbindungsstatus für den USB-Kanal an. Die
Ausgangspegel in der Shure Designer-Software individuell justieren, um Übersteuern zu vermeiden.
Analogeingang-/ausgang
LED-Zustand
Aus
Grün
Gelb
Rot
Hinweis: Die Eingangs- und Ausgangs-LEDs bleiben aus, wenn die Pegelanzeige auf Post-Gain eingestellt ist.
USB-Audio
LED-Zustand
Aus
Grün
Rot (blinkend)
② Audioeingang (Blockstecker)
Block-Pinbelegungen:
Audio-Signalpegel
weniger als –60 dBFS
-59 dBFS bis -24 dBFS
-23 dBFS bis -1 dBFS
0 dBFS oder mehr
Status
Kein USB-Gerät angeschlossen
USB-Gerät arbeitet einwandfrei
Problem bei angeschlossenem USB-Audiogerät erkannt
Audio +
