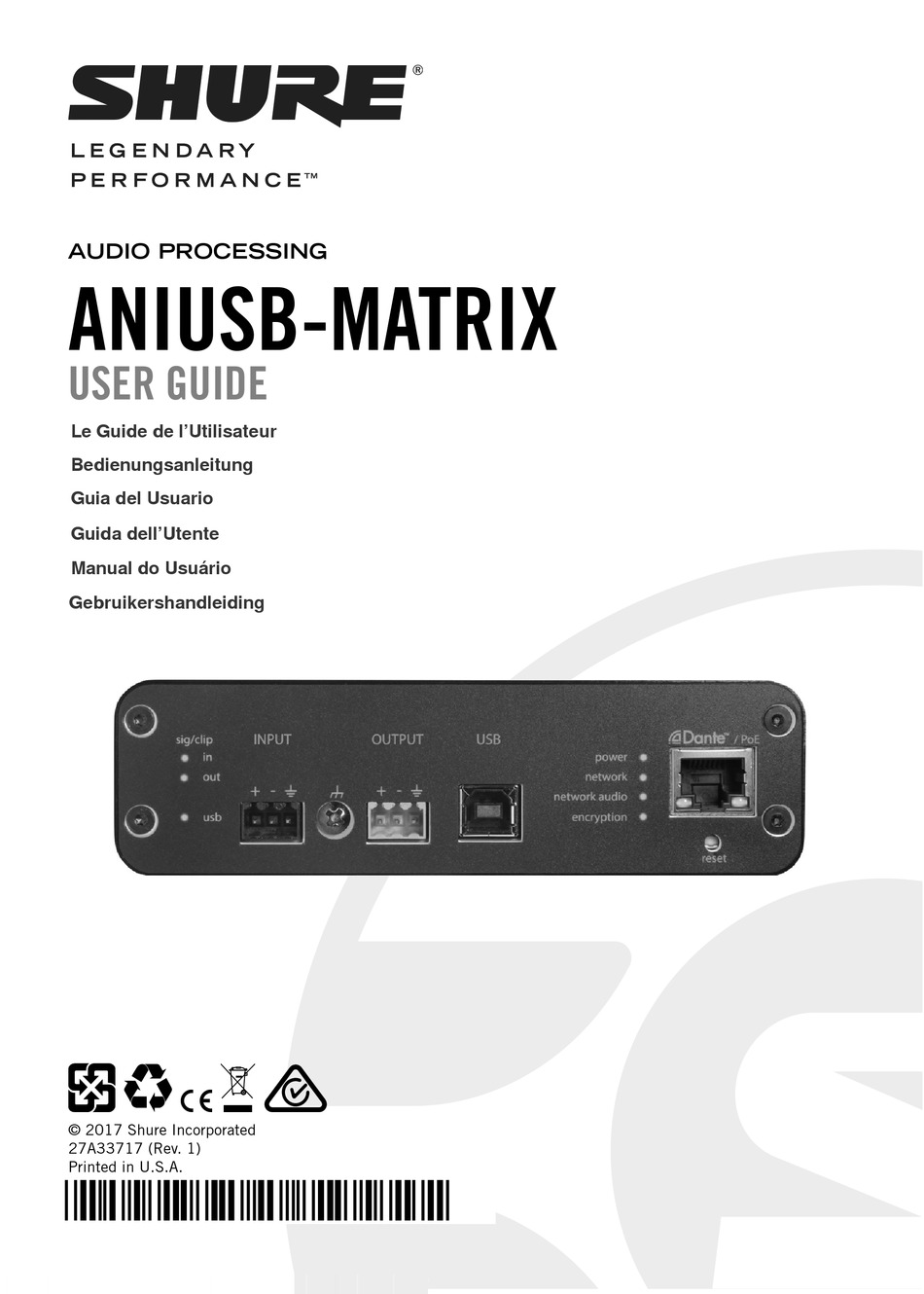

  • Seite 1 AUDIO PROCESSING ANIUSB-MATRIX USER GUIDE Le Guide de l’Utilisateur Bedienungsanleitung Guia del Usuario Guida dell’Utente Manual do Usuário Gebruikershandleiding © 2017 Shure Incorporated 27A33717 (Rev. 1) Printed in U.S.A. *27A33717*...

  • Seite 25: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. 13. Bei Gewitter oder wenn das Gerät lange Zeit nicht benutzt wird, das Netzkabel Diese Hinweise AUFBEWAHREN. HERAUSZIEHEN. Alle Warnungen BEACHTEN. 14. ALLE Reparatur- und Wartungsarbeiten Alle Anweisungen BEFOLGEN. von qualifiziertem Kundendienstpersonal durchführen lassen. Ein Kundendienst Dieses Gerät NICHT in Wassernähe ist erforderlich, wenn das Gerät auf VERWENDEN.

  • Seite 26: Erste Schritte

    Audio zu übertragen • Zugriff auf weitere Konfigurationsdaten Schritt 1: Anschluss an ein Netzwerk Ein Ethernet-Kabel (Cat5e oder höher) verwenden, um die ANIUSB-MATRIX an einen Netzwerk-Schalter anzuschließen. Hinweis: Der Netzwerk-Schalter muss Power over Ethernet (PoE) einspeisen. Sicherstellen, dass der Anschluss an einen PoE-Anschluss erfolgt, da viele Schalter nicht an allen Anschlüssen Strom einspeisen.

  • Seite 27: Schritt 3: Geräte In Der Dante Controller-Software Anschließen

    Das MXA310 in der Liste der Dante-Sender aufsuchen und das Pluszeichen (+) auswählen, um alle Kanäle anzuzeigen. Die ANIUSB-MATRIX in der Liste der Dante-Empfänger aufsuchen und das Pluszeichen (+) auswählen, um alle Kanäle anzuzeigen. Das Kontrollkästchen aktivieren, in dem sich AUTOMIX OUT des MXA310 und DANTE...

  • Seite 28: Schritt 4: Audio Konfigurieren

    Schritt 4: Audio konfigurieren Die abschließenden Konfigurationsschritte unterscheiden sich in Abhängigkeit von den mit der ANIUSB-MATRIX eingesetzten Geräten. Diese Schritte können Folgendes umfassen: • Anschluss von analogen und USB-Audiogeräten • Einsatz des Matrixmischers, um die Signalführung anzupassen • Anpassung von Eingangs- und Ausgangspegeln •...

  • Seite 29: Weitere Informationen Erhalten

    Analogeingang und -ausgang anschließen. Informationen zu Anschlüssen und LED- Pegelanzeigen sind im Abschnitt „Hardware“ dieser Anleitung zu finden. Anschließen eines Computers an den USB-Anschluss In der ANIUSB-MATRIX-Webanwendung den Matrixmischer öffnen, um Verbindungen zwischen Geräten herzustellen. Hinweis: Im Matrixmischer werden einige Verbindungen standardmäßig hergestellt. Weitere Informationen sind im Hilfethema zum Matrixmischer in der Webanwendung zu finden.
  • Seite 30 Rückseite sig/clip INPUT OUTPUT power network network audio encryption reset ① Pegelanzeigen (Signal/Übersteuerung) ② Audioeingang (Blockstecker) Block-Pinbelegungen: Dreifarbige LEDs zeigen den Audiosignalpegel für die Analogkanäle und den Verbindungsstatus für den USB- Audio + Kanal an. Die Ausgangspegel in der Webanwendung individuell justieren, um Audio - Übersteuern zu vermeiden.

  • Seite 31: Power Over Ethernet (Poe)

    ⑤ USB-Anschluss ⑦ Dante-Netzwerk-Anschluss Stellt den Anschluss an einen Stellt den Anschluss zu einem Computer zum Senden und Netzwerk-Schalter her, um Empfangen beliebiger Kombinationen Dante™-Audio, Power over von Eingangs- und Ausgangs- Ethernet (PoE) und Daten von Audiokanälen her. der Steuerungs-Software zu empfangen.

  • Seite 32: Installation Und Rack-Montage

    Schaltfläche Gerät neu starten, mit der 4–8 Sekunden lang gedrückt halten) das Gerät aus- und wieder eingeschaltet Setzt sämtliche Shure Control- und IP- wird, als ob es von der Stromversorgung Einstellungen für Netzwerk-Audio auf getrennt worden wäre. Beim Neustart des Werkseinstellungen zurück...
  • Seite 33 Gerät 2 Gerät 1 Gerät 3 Die Löcher, wie dargestellt, zur Befestigung von bis zu drei Geräten im 19-Zoll-Rackfach ausrichten. Anordnung der Rackmontagewinkel Eine Kombination von bis zu 3 Audio-Netzwerkschnittstellen kann in einem einzelnen 19-Zoll-Rackfach montiert werden. Die verstellbaren Rackmontagewinkel unterstützen die Montage in einem Standard-Geräte-Rack oder unter einem Tisch.

  • Seite 34: Wichtige Produktinformationen

    Kabeltypen kann die elektromagnetische Empfänger vergrößern. Verträglichkeit beeinträchtigt werden. • Unterschiedliche Netzsteckdosen für den Nicht ausdrücklich von Shure genehmigte Änderungen Verstärker und die gestörten Geräte nutzen. oder Modifikationen können den Entzug der • Den Händler oder einen erfahrenen Radio- und Betriebsgenehmigung für das Gerät zur Folge haben.
  • Seite 35 Stromverbrauch Äquivalentes Eingangsrauschen 20 Hz bis 20 kHz, A-bewertet, Eingang 6.5W, Maximum abgeschlossen mit 150 Ω Gewicht Line -86 dBV 668 g (1,5 lbs) Gesamtabmessungen -98 dBV H x B x T Gesamtklirrfaktor 4 x 14 x 12,8 cm (1,6 x 5,5 x 5,0 mm) bei 1 kHz, 0 dBV Eingang, 0 dB Analoger Gain Steueranwendung <0,05%...
