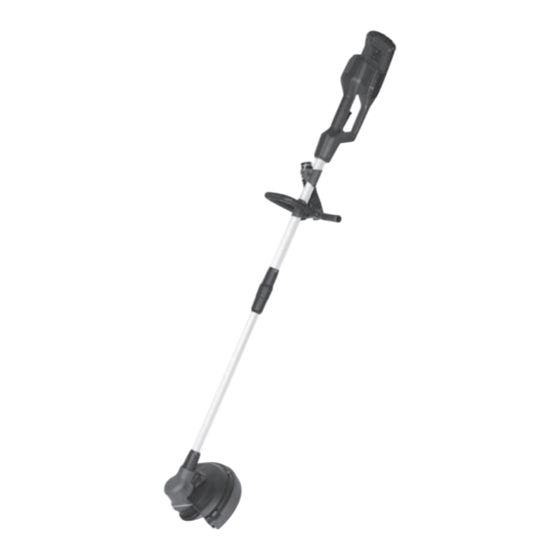

EINHELL GE-LM 36/4in1 Li Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Multifunktionswerkzeuge
  5. GE-LM 36/4in1 Li
  6. Originalbetriebsanleitung
EINHELL GE-LM 36/4in1 Li Originalbetriebsanleitung

EINHELL GE-LM 36/4in1 Li Originalbetriebsanleitung

Akku-multifunktionswerkzeug
Vorschau ausblenden Andere Handbücher für GE-LM 36/4in1 Li:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Akku-Multifunktionswerkzeug
SLO
Originalna navodila za uporabo
Večfunkcijsko orodje na baterije
H
Eredeti használati utasítás
Akku-multifunkcionális szerszám
HR/
Originalne upute za uporabu
BIH
Baterijski višefunkcionalni alat
RS
Originalna uputstva za upotrebu
Baterijski multifunkcioni alat
CZ
Originální návod k obsluze
Akumulátorové víceúčelové nářadí
SK
Originálny návod na obsluhu
Akumulátorové multifunkčné
náradie
4
Art.-Nr.: 34.109.01
Anl_GE_LM_36_4in1_Li_SPK4.indb 1
GE-LM 36/4in1 Li
I.-Nr.: 21010
20.11.2020 08:09:36
