EINHELL GC-MM 52 I AS Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Multifunktionswerkzeuge
  5. GC-MM 52 I AS
  6. Originalbetriebsanleitung

EINHELL GC-MM 52 I AS Originalbetriebsanleitung

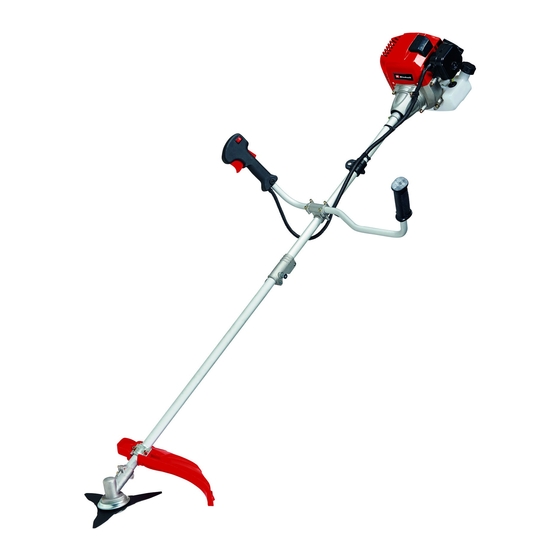

Benzin-multifunktionsgerät
Vorschau ausblenden Andere Handbücher für GC-MM 52 I AS:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Benzin-Multifunktionsgerät
SLO
Originalna navodila za uporabo
Bencinska multifunkcijska naprava
H
Eredeti használati utasítás
Benzínes- multifunkcionális
készülék
CZ
Originální návod k obsluze
Benzínové multifunkční nářadí
SK
Originálny návod na obsluhu
Benzínový multifunkčný prístroj
4
Art.-Nr.: 34.365.55
Anl_GC_MM_52_I_AS_SPK4.indb 1
Anl_GC_MM_52_I_AS_SPK4.indb 1
GC-MM 52 I AS
I.-Nr.: 21032
28.02.2024 07:25:21
28.02.2024 07:25:21
