Installation

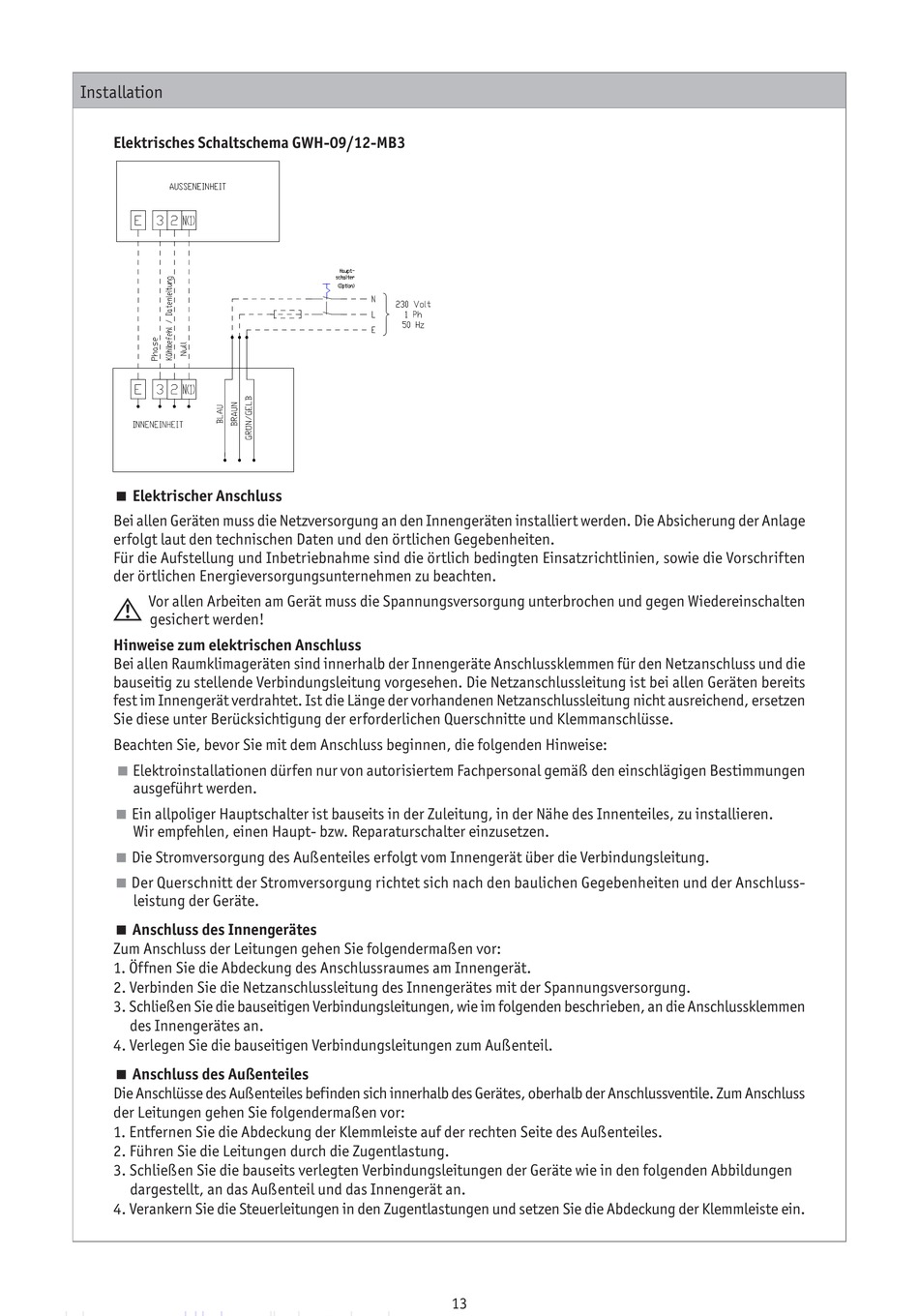

Elektrisches Schaltschema GWH-09/12-MB3
< Elektrischer Anschluss
Bei allen Geräten muss die Netzversorgung an den Innengeräten installiert werden. Die Absicherung der Anlage
erfolgt laut den technischen Daten und den örtlichen Gegebenheiten.
Für die Aufstellung und Inbetriebnahme sind die örtlich bedingten Einsatzrichtlinien, sowie die Vorschriften
der örtlichen Energieversorgungsunternehmen zu beachten.
Vor allen Arbeiten am Gerät muss die Spannungsversorgung unterbrochen und gegen Wiedereinschalten
!
gesichert werden!
Hinweise zum elektrischen Anschluss
Bei allen Raumklimageräten sind innerhalb der Innengeräte Anschlussklemmen für den Netzanschluss und die
bauseitig zu stellende Verbindungsleitung vorgesehen. Die Netzanschlussleitung ist bei allen Geräten bereits
fest im Innengerät verdrahtet. Ist die Länge der vorhandenen Netzanschlussleitung nicht ausreichend, ersetzen
Sie diese unter Berücksichtigung der erforderlichen Querschnitte und Klemmanschlüsse.
Beachten Sie, bevor Sie mit dem Anschluss beginnen, die folgenden Hinweise:
<
Elektroinstallationen dürfen nur von autorisiertem Fachpersonal gemäß den einschlägigen Bestimmungen
ausgeführt werden.
<
Ein allpoliger Hauptschalter ist bauseits in der Zuleitung, in der Nähe des Innenteiles, zu installieren.
Wir empfehlen, einen Haupt- bzw. Reparaturschalter einzusetzen.
<
Die Stromversorgung des Außenteiles erfolgt vom Innengerät über die Verbindungsleitung.
<
Der Querschnitt der Stromversorgung richtet sich nach den baulichen Gegebenheiten und der Anschluss-
leistung der Geräte.
< Anschluss des Innengerätes
Zum Anschluss der Leitungen gehen Sie folgendermaßen vor:
1. Öffnen Sie die Abdeckung des Anschlussraumes am Innengerät.
2. Verbinden Sie die Netzanschlussleitung des Innengerätes mit der Spannungsversorgung.
3. Schließen Sie die bauseitigen Verbindungsleitungen, wie im folgenden beschrieben, an die Anschlussklemmen
des Innengerätes an.
4. Verlegen Sie die bauseitigen Verbindungsleitungen zum Außenteil.
< Anschluss des Außenteiles
Die Anschlüsse des Außenteiles befinden sich innerhalb des Gerätes, oberhalb der Anschlussventile. Zum Anschluss
der Leitungen gehen Sie folgendermaßen vor:
1. Entfernen Sie die Abdeckung der Klemmleiste auf der rechten Seite des Außenteiles.
2. Führen Sie die Leitungen durch die Zugentlastung.
3. Schließen Sie die bauseits verlegten Verbindungsleitungen der Geräte wie in den folgenden Abbildungen
dargestellt, an das Außenteil und das Innengerät an.
4. Verankern Sie die Steuerleitungen in den Zugentlastungen und setzen Sie die Abdeckung der Klemmleiste ein.
13
