Installation

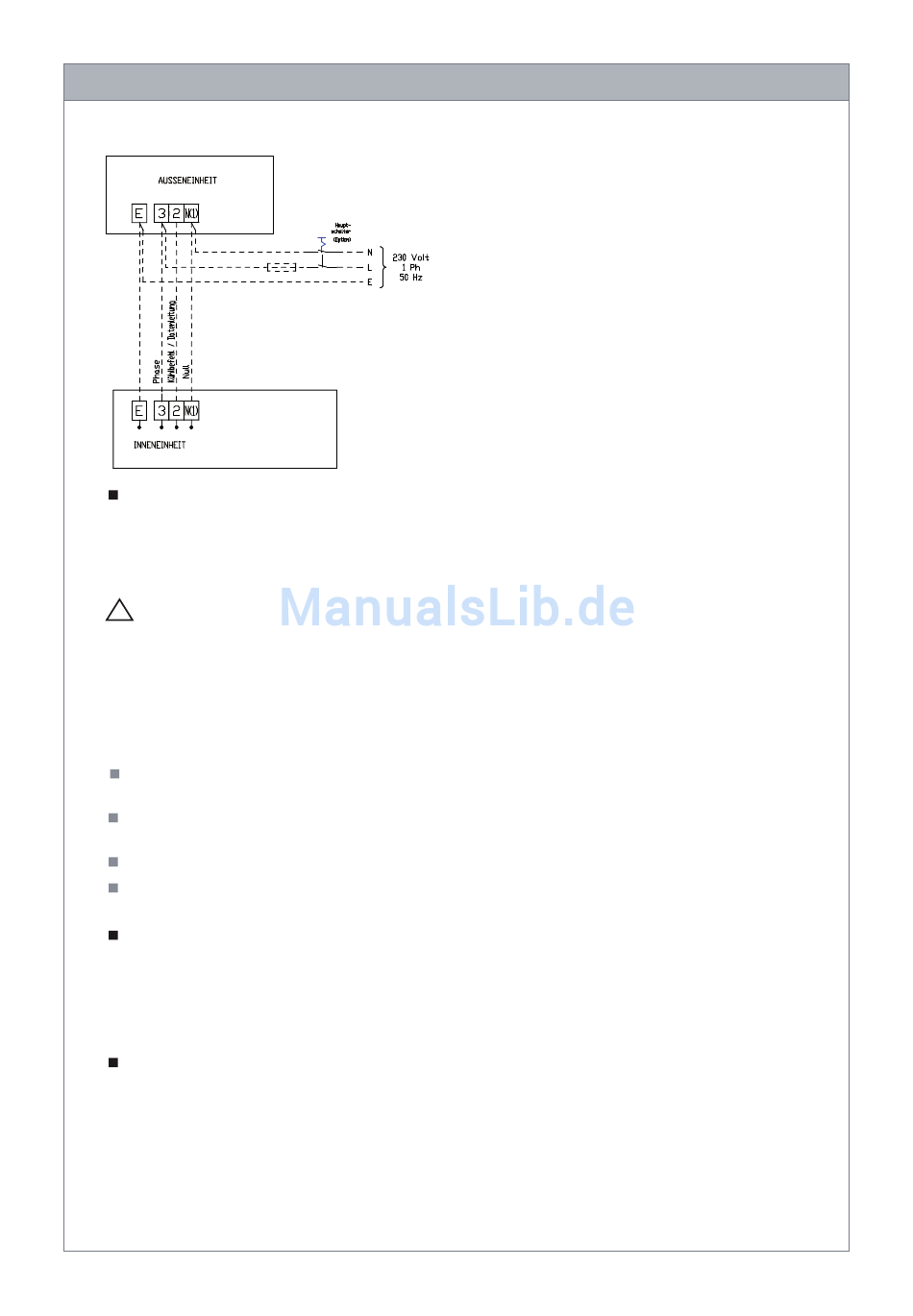

Elektrisches Schaltschema

Elektrischer Anschluss

Bei allen Anlagen muss die Netzversorgung an den Außengeräten installiert werden. Die Absicherung der Anlage
erfolgt laut den technischen Daten und den örtlichen Gegebenheiten.
Für die Aufstellung und Inbetriebnahme sind die örtlich bedingten Einsatzrichtlinien, sowie die Vorschriften
der örtlichen Energieversorgungsunternehmen zu beachten.
Vor allen Arbeiten am Gerät muss die Spannungsversorgung unterbrochen und gegen Wiedereinschalten
!
gesichert werden!
Hinweise zum elektrischen Anschluss
Bei allen Raumklimageräten sind innerhalb der Außengeräte Anschlussklemmen für den Netzanschluss und die
bauseitig zu stellende Verbindungsleitung vorgesehen. Die Netzanschlussleitung ist bei allen Geräten bereits
fest im Gerät verdrahtet. Ist die Länge der vorhandenen Netzanschlussleitung nicht ausreichend, ersetze Sie
diese unter Berücksichtigung der erforderlichen Querschnitte und Klemmanschlüsse.
Beachten Sie, bevor Sie mit dem Anschluss beginnen, die folgenden Hinweise:
Elektroinstallationen dürfen nur von autorisiertem Fachpersonal gemäß den einschlägigen Bestimmungen
ausgeführt werden.
Ein allpoliger Hauptschalter ist bauseits in der Zuleitung, in der Nähe des Außenteiles, zu installieren.
Wir empfehlen, einen Haupt- bzw. Reparaturschalter einzusetzen.
Die Stromversorgung des Innenteiles erfolgt vom Außengerät über die Verbindungsleitung.
Der Querschnitt der Stromversorgung richtet sich nach den baulichen Gegebenheiten und der Anschluss-
leistung der Geräte.
Anschluss des Außengerätes
Zum Anschluss der Leitungen gehen Sie folgendermaßen vor:
1. Öffnen Sie die Abdeckung des Anschlussraumes am Gerät.
2. Verbinden Sie die Netzanschlussleitung des Gerätes mit der Spannungsversorgung.
3. Schließen Sie die Verbindungsleitungen, wie im folgenden beschrieben, an die Anschlussklemmen an.
4. Verlegen Sie die Verbindungsleitungen zum Innenteil.
Anschluss des Innenteiles
Die Anschlüsse des Innenteiles befinden sich innerhalb des Gerätes.
1. Entfernen Sie die Abdeckung der Klemmleiste.
2. Führen Sie die Leitungen durch die Zugentlastung.
3. Schließen Sie die bauseits verlegten Verbindungsleitungen der Geräte wie in den folgenden Abbildungen
dargestellt, an das Außenteil und das Innengerät an.
4. Verankern Sie die Steuerleitungen in den Zugentlastungen und setzen Sie die Abdeckung der Klemmleiste ein.
