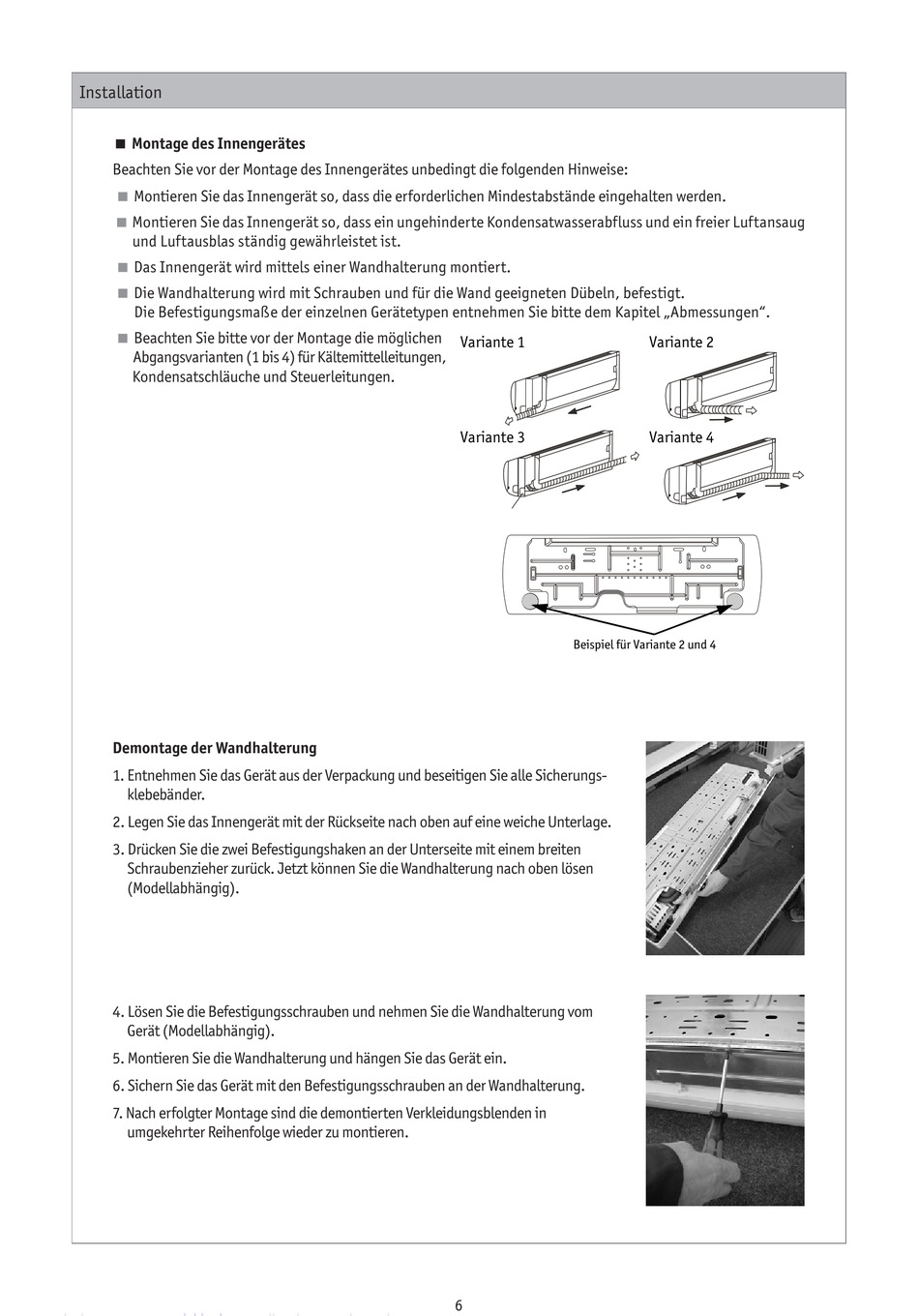

Installation
< Montage des Innengerätes
Beachten Sie vor der Montage des Innengerätes unbedingt die folgenden Hinweise:
<
Montieren Sie das Innengerät so, dass die erforderlichen Mindestabstände eingehalten werden.
<
Montieren Sie das Innengerät so, dass ein ungehinderte Kondensatwasserabfluss und ein freier Luftansaug
und Luftausblas ständig gewährleistet ist.
<
Das Innengerät wird mittels einer Wandhalterung montiert.
<
Die Wandhalterung wird mit Schrauben und für die Wand geeigneten Dübeln, befestigt.
Die Befestigungsmaße der einzelnen Gerätetypen entnehmen Sie bitte dem Kapitel „Abmessungen".
<
Beachten Sie bitte vor der Montage die möglichen
Abgangsvarianten (1 bis 4) für Kältemittelleitungen,
Kondensatschläuche und Steuerleitungen.
Demontage der Wandhalterung
1. Entnehmen Sie das Gerät aus der Verpackung und beseitigen Sie alle Sicherungs-
klebebänder.
2. Legen Sie das Innengerät mit der Rückseite nach oben auf eine weiche Unterlage.
3. Drücken Sie die zwei Befestigungshaken an der Unterseite mit einem breiten
Schraubenzieher zurück. Jetzt können Sie die Wandhalterung nach oben lösen
(Modellabhängig).
4. Lösen Sie die Befestigungsschrauben und nehmen Sie die Wandhalterung vom
Gerät (Modellabhängig).
5. Montieren Sie die Wandhalterung und hängen Sie das Gerät ein.
6. Sichern Sie das Gerät mit den Befestigungsschrauben an der Wandhalterung.
7. Nach erfolgter Montage sind die demontierten Verkleidungsblenden in
umgekehrter Reihenfolge wieder zu montieren.
Variante 1
Variante 3
Beispiel für Variante 2 und 4
6
Variante 2
Variante 4
