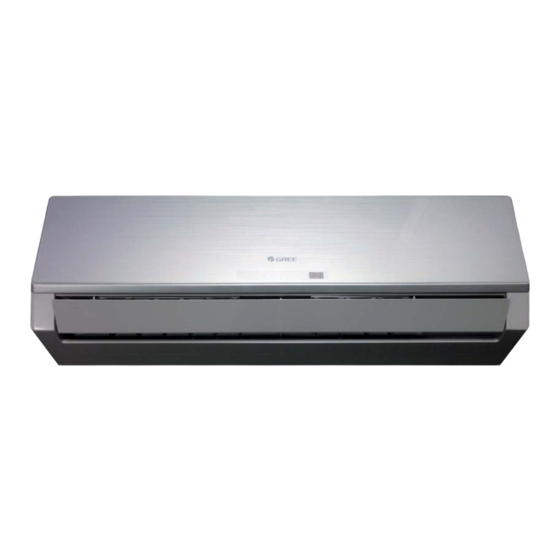

P a r t n e r i n S a c h e n K l i m a Installations- und Bedienungsanleitung GWH-09-MB4-S / GWH-12-MB4-S GWH-09-MB4-S / GWH-12-MB4-S Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme des Gerätes gründlich durch.
Inhalt Sicherheitshinweise Modelle und Spezifikationen Bezeichnungen und Funktionen Hinweise vor der Installation Innengerät Standort des Außenteils Installations- Standort des Innengerätes hinweise Wanddurchbrüche Montage der Kälteleitung Elektrischer Anschluss Kondensatleitung Inbetriebnahme/Funktionskontrolle/Testlauf Infrarot-Fernbedienung Pflege und Wartung Bedienungs- hinweise Betriebs- und Störmeldungen Störungsermittlung...
Sicherheitshinweise 1. Bitte lesen Sie die Anleitung vor Inbetriebnahme gewissenhaft durch und befolgen Sie die Hinweise. 2. Achten Sie bitte besonders auf die beiden unten stehenden Symbole: WARNUNG!: Dieses Symbol warnt vor schweren Verletzungen bis hin zum Tod bei unsachgemäßer Handhabung. ACHTUNG!: Dieses Symbol warnt vor Verletzungen und Sachschaden, die Folge unsachgemäßer Handhabung sein können.
Bezeichnungen und Funktionen Achtung Bevor Sie die Front-Verkleidung öffnen, schalten Sie das Gerät aus und unterbrechen die Stromzufuhr. Vorsicht bei Arbeiten im Innengerät: Verletzungsgefahr! Hinweis 1. Beschädigte Kabel müssen vom Hersteller des Gerätes oder von qualifiziertem Fachpersonal ausgetauscht werden. 2. Installation und elektrischer Anschluss des Gerätes dürfen nur nach nationalen und regionalen Bestimmungen und Richtlinien erfolgen.
Die Stromversorgung wird nur am Innengerät angeschlossen. Die gerätespezifischen Verbindungs– und Sensorleitungen zum Außenteil sollten zusammen mit den Kältemittelleitungen verlegt werden. Das Innengerät und das Außenteil der Raumklimageräte von GREE sind technisch aufeinander abgestimmt. Bei Verwendung fremder Komponenten erlischt der Anspruch auf Gewährleistung.
Seite 7
Installation Montage des Innengerätes Beachten Sie vor der Montage des Innengerätes unbedingt die folgenden Hinweise: Montieren Sie das Innengerät so, dass die erforderlichen Mindestabstände eingehalten werden. Montieren Sie das Innengerät so, dass ein ungehinderte Kondensatwasserabfluss und ein freier Luftansaug und Luftausblas ständig gewährleistet ist. Das Innengerät wird mittels einer Wandhalterung montiert.
Seite 8
Installation Aufstellungsorte des Außenteiles Der Aufstellungsort des Gerätes muss waagerecht, eben und fest sein. Zusätzlich ist das Gerät gegen Umkippen zu sichern. Das Außenteil kann sowohl außerhalb als auch innerhalb eines Gebäudes aufgestellt werden. Bei der Außenmontage beachten Sie bitte die folgenden Hinweise zum Schutz des Gerätes vor Witterungseinflüssen. Regen: Das Gerät ist bei Boden- oder Dachaufstellung mit mind.
Installation Aufstellung im Gebäudeinneren Beachten Sie die folgenden Informationen, wenn das Außenteil innerhalb eines Gebäudes aufgestellt werden soll. Gewährleisten Sie eine ungehinderte Luftzufuhr von außen, möglichst durch gegenüberliegende, ausreichend große Luftöffnungen. Verhindern Sie Lärmbelästigungen in Wohnräumen durch eine ausreichende Schalldämmung. Blockieren Sie die Ansauggitter auf keinen Fall und stellen Sie diese nicht zu.
Nach erfolgter Montage ist der Wanddurchbruch bauseits mit geeigneter Dichtmasse zu verschließen. Verwenden Sie keine zement- oder kalkhaltigen Stoffe! Mindestfreiräume In der folgenden Abbildung sind die Mindestabstände für einen störungsfreien Betrieb des Außenteiles angegeben. GWH-09-MB4-S-O GWH-12-MB4-S-O In der folgenden Abbildung sind die Mindestabstände für einen störungsfreien Betrieb des Innenteiles angegeben. GWH-09-MB4-S-I...
Seite 11
Installation Führen Sie die Installation folgendermaßen durch: 1. Entnehmen Sie die erforderlichen Rohrquerschnitte bitte der Tabelle „Technische Daten“. Verwenden Sie nur Kältemittelleitungen in Kühlschrankqualität. 2. Entscheiden Sie sich für eine Abgangsvariante des Innengerätes und schneiden Sie die Rohre der Kältemittel- verbindungsleitungen entsprechend ab.
Installation Anschluss der Kältemittelleitung - Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden. Schraubenschlüssel Kältmittelöl auftragen Überwurfmutter Verbindungsrohr Drehmomentschlüssel Rohrleitung zum Innengerät - Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest.
Seite 13
Installation Dichtigkeitskontrolle Sind die Verbindungsleitungen hergestellt, wird die Manometerstation wie folgt an den entsprechenden Schraderventilanschluss angeschlossen: blau = großes Ventil = Saugdruck, Nach erfolgtem Anschluss wird die Dichtigkeitsprüfung mit getrocknetem Stickstoff durchgeführt. Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt.
Installation Elektrisches Schaltschema GWH 09 - 12 AUSSENEINHEIT N(1) N(1) E L N 230 Volt INNENEINHEIT 1 Ph 50 Hz Elektrischer Anschluss Bei allen Systemen muss die Netzversorgung an den Außengeräten installiert werden. Die Absicherung der Anlage erfolgt laut den technischen Daten und den örtlichen Gegebenheiten. Für die Aufstellung und Inbetriebnahme sind die örtlich bedingten Einsatzrichtlinien, sowie die Vorschriften der örtlichen Energieversorgungsunternehmen zu beachten.
Seite 15
Installation Kondensatablauf am Außenteil Aufgrund der Taupunktunterschreitung kommt es während des Heizbetriebes am Lamellentauscher des Außenteiles zur Bildung von Schwitzwasser (Kondensat). Die untere Gehäuseverkleidung des Außenteiles ist als Auffangwanne ausgebildet. Unterhalb des Verflüssigers bzw. im Zentrum der Wanne ist der im Lieferumfang befindliche Kondensatanschluss mittels der Dichtung ein- zusetzen.
Installation Vorbereitung der Inbetriebnahme Nach erfolgreicher Druckprobe ist die Vakuumpumpe an den Ventilanschlüssen des Außenteiles mittels der Manometerstation anzuschließen und ein Vakuum zu erzeugen. Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf, müssen die folgenden Kontrollen durchgeführt werden: Prüfung der Kältemittelleitungen, des Außenteiles und des Innengerätes auf völlige Beseitigung der Rest- feuchtigkeit.
Infrarot-Fernbedienung Tastatur ON/OFF Drücken Sie diese Taste, um das Gerät einzuschalten. Nochmaliges Drücken schaltet das Gerät ab. Drücken Sie diese Taste, um die Temperatur zu senken. Längeres Drücken der Taste beschleunigt die Temperatureinstellung. Drücken Sie diese Taste, um die Temperatur zu erhöhen. Längeres Drücken der Taste beschleunigt die Temperatureinstellung.
Seite 18
Infrarot-Fernbedienung Display-Anzeigen MODE Wählen Sie mit der Taste 5 einen Betriebsmodus. Im Display werden folgende Symbole angezeigt: AUTO, KÜHLEN, TROCKNEN, LÜFTEN oder HEIZEN. (HEIZEN nur bei Geräten mit Wärmepumpe) SLEEP Drücken Sie die Taste 16, um die Funktion zu starten. Angezeigt wird das Symbol .
Seite 19
Infrarot-Fernbedienung Funktionen ON/OFF Drücken Sie diese Taste, um das Gerät einzuschalten. Wiederholtes Drücken der Taste schaltet das Gerät ab. Drücken Sie diese Taste, um die Temperatur zu senken. Längeres Drücken (mehr als Sekunden) der Taste beschleunigt die Temperatureinstellung. Drücken Sie diese Taste, um die Temperatur zu erhöhen. Längeres Drücken (mehr als Sekunden) der Taste beschleunigt die Temperatureinstellung.
Seite 20
Infrarot-Fernbedienung X-FAN Drücken Sie die X-FAN-Taste im KÜHLEN- oder TROCKNEN-Modus. Das Symbol wird angezeigt. Der Geräteventilator wird noch ca. 10 Minuten, nachdem Sie das Gerät ausgeschaltet haben, weiterhin aktiv sein, um das Gerät zu trocknen. Die X-FAN-Funktion ist standardmäßig ausgeschaltet und muss auf Bedarf aktiviert werden. Die Funktion ist im Modus AUTO, LÜFTEN oder HEIZEN nicht verfügbar.
Pflege und Wartung Reinigung des Gerätes Achtung Um die Gefahr eines Elektroschocks auszuschliessen, schalten Sie das Gerät vor der Wartung unbedingt aus und nehmen es vom Netz. Reinigen Sie das Gerät nicht mit fließendem Wasser. Reinigen Sie die Oberfläche des Gerätes nur mit mildem Reiniger und einem feuchten Tuch, da aggressive Flüssigkeiten wie Benzin oder Verdünner diese beschädigen können.
Seite 22
Betriebs- und Störanzeigen Anzeige Ursache Maßnahme Heizbetrieb: Abtauphase des Außenteils Normaler Betriebszustand, keine Störung Kompressor Leerlaufschutz Fachhändler/Fachbetrieb kontaktieren Anlage spannungsfrei schalten Unterspannungsschutz (<170 V) und wiedereinschalten Kommunikationsfehler zwischen Außenteil Fachhändler/Fachbetrieb kontaktieren und Innengerät Umluftsensor defekt / kurzgeschlossen Fachhändler/Fachbetrieb kontaktieren Frostschutzsensor defekt / kurzgeschlossen Fachhändler/Fachbetrieb kontaktieren Umgebungstemperatursensor defekt / Fachhändler/Fachbetrieb kontaktieren...
Störungsermittlung Achtung Bitte versuchen Sie nicht, das Gerät bei einer ungeklärten Störung zu reparieren. Es könnte zu einem Stromschlag oder zu Feuerausbruch führen. Lassen Sie das Gerät von Fachpersonal untersuchen oder reparieren. Zuvor klären Sie bitte folgende Punkte ab. Es könnte Zeit und Geld sparen. Störung Störungsermittlung Das Innengerät schaltet nicht sofort ein, nachdem die...
Seite 24
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden. 66162623...
