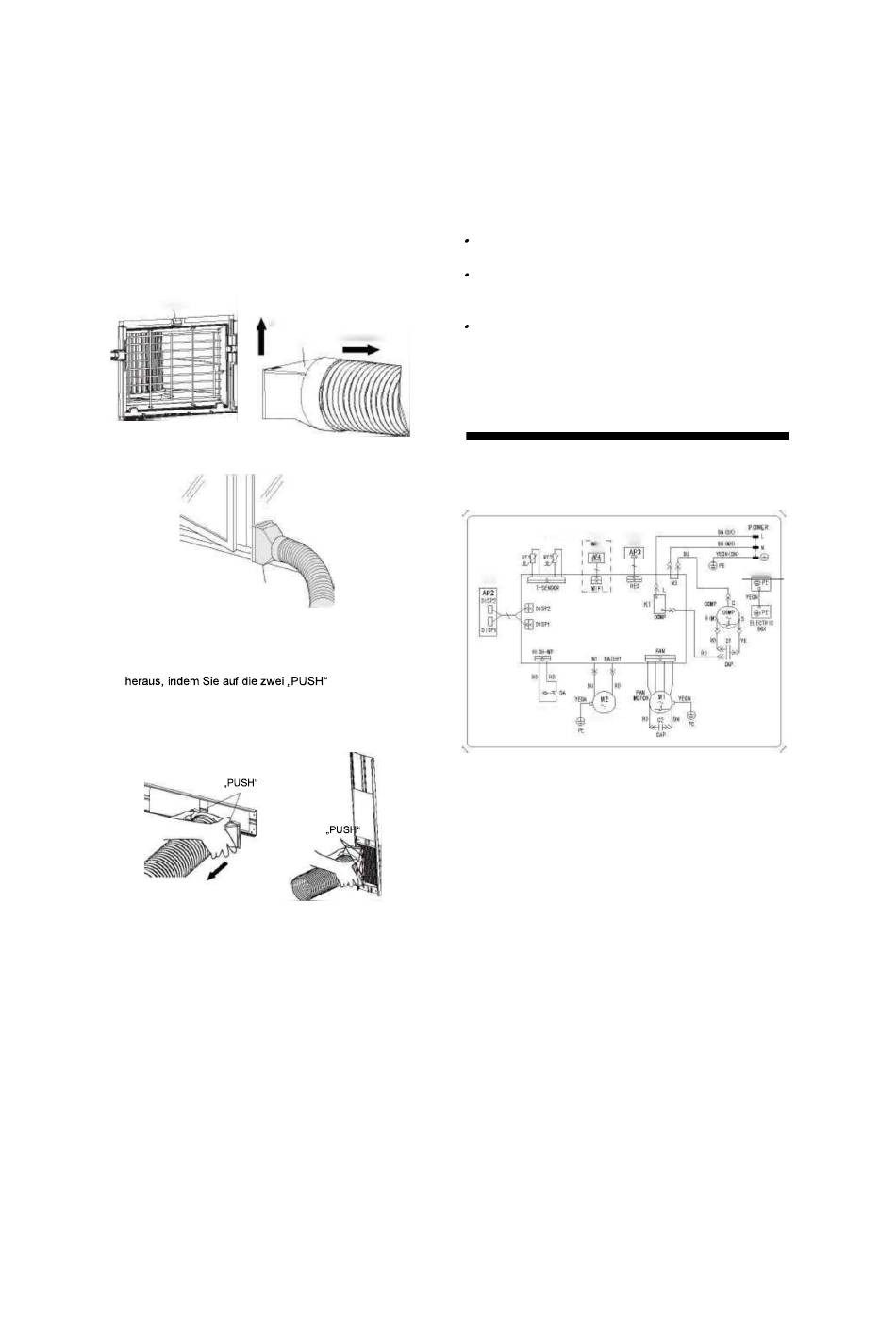

Abnahme der Abluftleitung für Warmluft
1. Verbindungselement entfernen:
Den Verschluss drücken und das Verbindungselement zum
Entfernen anheben.
Verschluss
Aufwärts
Verbindungs-
element
2. Endschelle von außen entfernen.
Endschelle
3.
Endschelle entfernen. Ziehen Sie die Endschelle
drücken und schieben und die Abluftabdeckung in der
Fensterblende schließen. (Optional)
Betriebstest
Gerät an den Strom anschließen, dann EIN/-AUS-Taste auf
der Fernbedienung drücken, um das Gerät einzuschalten.
Modustaste drücken, um die Automatik-, Kühl-, Trocknen-,
Ventilator- oder Heizfunktion zu wählen. Prüfen Sie dann, ob das
Gerät ordnungsgemäß läuft.
Wenn die Zimmertemperatur unter 16°C sinkt, kann das
Entfernen
Gerät nicht im Kühlmodus laufen.
Elektrischer Schaltplan
Der elektrische Schaltplan kann ohne Vorankündigung geändert
werden. Beziehen Sie sich bitte auf den Schaltplan am Gerät.
RAUMTEMPERATUR-
DISPLAY-
PLATINE
-Markierungen
TEMP.
DER
ROHR-
EMPFÄNGER
LEITUNG
OPTIONAL
SENSOR
PLATINE
SENSOR
MODUL
API
HAUPTPLATINE
WASSERSTANDS-
SCHALTER
WASSERMOTOR
KONDENSATOR
