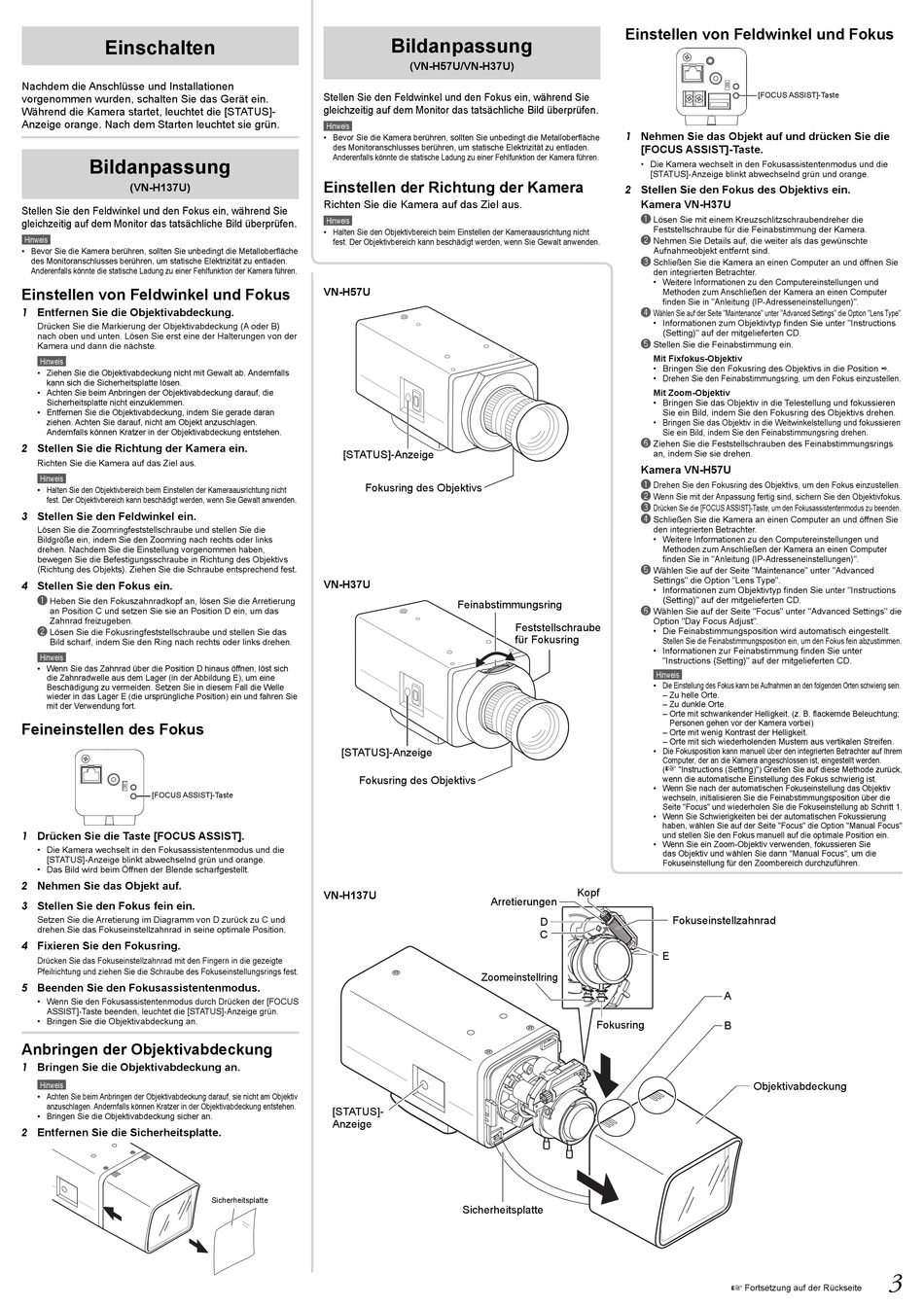

Einschalten
Nachdem die Anschlüsse und Installationen
vorgenommen wurden, schalten Sie das Gerät ein.
Während die Kamera startet, leuchtet die [STATUS]-
Anzeige orange. Nach dem Starten leuchtet sie grün.
Bildanpassung
(VN-H137U)
Stellen Sie den Feldwinkel und den Fokus ein, während Sie
gleichzeitig auf dem Monitor das tatsächliche Bild überprüfen.
Hinweis
• Bevor Sie die Kamera berühren, sollten Sie unbedingt die Metalloberfläche
des Monitoranschlusses berühren, um statische Elektrizität zu entladen.
Anderenfalls könnte die statische Ladung zu einer Fehlfunktion der Kamera führen.
Einstellen von Feldwinkel und Fokus
1 Entfernen Sie die Objektivabdeckung.
Drücken Sie die Markierung der Objektivabdeckung (A oder B)
nach oben und unten. Lösen Sie erst eine der Halterungen von der
Kamera und dann die nächste.
Hinweis
• Ziehen Sie die Objektivabdeckung nicht mit Gewalt ab. Andernfalls
kann sich die Sicherheitsplatte lösen.
• Achten Sie beim Anbringen der Objektivabdeckung darauf, die
Sicherheitsplatte nicht einzuklemmen.
• Entfernen Sie die Objektivabdeckung, indem Sie gerade daran
ziehen. Achten Sie darauf, nicht am Objekt anzuschlagen.
Andernfalls können Kratzer in der Objektivabdeckung entstehen.
2 Stellen Sie die Richtung der Kamera ein.
Richten Sie die Kamera auf das Ziel aus.
Hinweis
• Halten Sie den Objektivbereich beim Einstellen der Kameraausrichtung nicht
fest. Der Objektivbereich kann beschädigt werden, wenn Sie Gewalt anwenden.
3 Stellen Sie den Feldwinkel ein.
Lösen Sie die Zoomringfeststellschraube und stellen Sie die
Bildgröße ein, indem Sie den Zoomring nach rechts oder links
drehen. Nachdem Sie die Einstellung vorgenommen haben,
bewegen Sie die Befestigungsschraube in Richtung des Objektivs
(Richtung des Objekts). Ziehen Sie die Schraube entsprechend fest.
4 Stellen Sie den Fokus ein.
1
Heben Sie den Fokuszahnradkopf an, lösen Sie die Arretierung
an Position C und setzen Sie sie an Position D ein, um das
Zahnrad freizugeben.
2
Lösen Sie die Fokusringfeststellschraube und stellen Sie das
Bild scharf, indem Sie den Ring nach rechts oder links drehen.
Hinweis
• Wenn Sie das Zahnrad über die Position D hinaus öffnen, löst sich
die Zahnradwelle aus dem Lager (in der Abbildung E), um eine
Beschädigung zu vermeiden. Setzen Sie in diesem Fall die Welle
wieder in das Lager E (die ursprüngliche Position) ein und fahren Sie
mit der Verwendung fort.
Feineinstellen des Fokus
[FOCUS ASSIST]-Taste
1 Drücken Sie die Taste [FOCUS ASSIST].
• Die Kamera wechselt in den Fokusassistentenmodus und die
[STATUS]-Anzeige blinkt abwechselnd grün und orange.
• Das Bild wird beim Öffnen der Blende scharfgestellt.
2 Nehmen Sie das Objekt auf.
3 Stellen Sie den Fokus fein ein.
Setzen Sie die Arretierung im Diagramm von D zurück zu C und
drehen Sie das Fokuseinstellzahnrad in seine optimale Position.
4 Fixieren Sie den Fokusring.
Drücken Sie das Fokuseinstellzahnrad mit den Fingern in die gezeigte
Pfeilrichtung und ziehen Sie die Schraube des Fokuseinstellungsrings fest.
5 Beenden Sie den Fokusassistentenmodus.
• Wenn Sie den Fokusassistentenmodus durch Drücken der [FOCUS
ASSIST]-Taste beenden, leuchtet die [STATUS]-Anzeige grün.
• Bringen Sie die Objektivabdeckung an.
Anbringen der Objektivabdeckung
1 Bringen Sie die Objektivabdeckung an.
Hinweis
• Achten Sie beim Anbringen der Objektivabdeckung darauf, sie nicht am Objektiv
anzuschlagen. Andernfalls können Kratzer in der Objektivabdeckung entstehen.
• Bringen Sie die Objektivabdeckung sicher an.
2 Entfernen Sie die Sicherheitsplatte.
Stellen Sie den Feldwinkel und den Fokus ein, während Sie
gleichzeitig auf dem Monitor das tatsächliche Bild überprüfen.
Hinweis
• Bevor Sie die Kamera berühren, sollten Sie unbedingt die Metalloberfläche
des Monitoranschlusses berühren, um statische Elektrizität zu entladen.
Anderenfalls könnte die statische Ladung zu einer Fehlfunktion der Kamera führen.
Einstellen der Richtung der Kamera
Richten Sie die Kamera auf das Ziel aus.
Hinweis
• Halten Sie den Objektivbereich beim Einstellen der Kameraausrichtung nicht
fest. Der Objektivbereich kann beschädigt werden, wenn Sie Gewalt anwenden.
VN-H57U
[STATUS]-Anzeige
Fokusring des Objektivs
VN-H37U
[STATUS]-Anzeige
Fokusring des Objektivs
VN-H137U
[STATUS]-
Anzeige
Sicherheitsplatte
Bildanpassung
(VN-H57U/VN-H37U)
Feinabstimmungsring
Feststellschraube
für Fokusring
Arretierungen
D
C
Zoomeinstellring
Sicherheitsplatte
Einstellen von Feldwinkel und Fokus
1 Nehmen Sie das Objekt auf und drücken Sie die
[FOCUS ASSIST]-Taste.
• Die Kamera wechselt in den Fokusassistentenmodus und die
[STATUS]-Anzeige blinkt abwechselnd grün und orange.
2 Stellen Sie den Fokus des Objektivs ein.
Kamera VN-H37U
1
Lösen Sie mit einem Kreuzschlitzschraubendreher die
Feststellschraube für die Feinabstimmung der Kamera.
2
Nehmen Sie Details auf, die weiter als das gewünschte
Aufnahmeobjekt entfernt sind.
3
Schließen Sie die Kamera an einen Computer an und öffnen Sie
den integrierten Betrachter.
• Weitere Informationen zu den Computereinstellungen und
Methoden zum Anschließen der Kamera an einen Computer
finden Sie in "Anleitung (IP-Adresseneinstellungen)".
4
Wählen Sie auf der Seite "Maintenance" unter "Advanced Settings" die Option "Lens Type".
• Informationen zum Objektivtyp finden Sie unter "Instructions
(Setting)" auf der mitgelieferten CD.
5
Stellen Sie die Feinabstimmung ein.
Mit Fixfokus-Objektiv
• Bringen Sie den Fokusring des Objektivs in die Position ∞.
• Drehen Sie den Feinabstimmungsring, um den Fokus einzustellen.
Mit Zoom-Objektiv
• Bringen Sie das Objektiv in die Telestellung und fokussieren
Sie ein Bild, indem Sie den Fokusring des Objektivs drehen.
• Bringen Sie das Objektiv in die Weitwinkelstellung und fokussieren
Sie ein Bild, indem Sie den Feinabstimmungsring drehen.
6
Ziehen Sie die Feststellschrauben des Feinabstimmungsrings
an, indem Sie sie drehen.
Kamera VN-H57U
1
Drehen Sie den Fokusring des Objektivs, um den Fokus einzustellen.
2
Wenn Sie mit der Anpassung fertig sind, sichern Sie den Objektivfokus.
3
Drücken Sie die [FOCUS ASSIST]-Taste, um den Fokusassistentenmodus zu beenden.
4
Schließen Sie die Kamera an einen Computer an und öffnen Sie
den integrierten Betrachter.
• Weitere Informationen zu den Computereinstellungen und
Methoden zum Anschließen der Kamera an einen Computer
finden Sie in "Anleitung (IP-Adresseneinstellungen)".
5
Wählen Sie auf der Seite "Maintenance" unter "Advanced
Settings" die Option "Lens Type".
• Informationen zum Objektivtyp finden Sie unter "Instructions
(Setting)" auf der mitgelieferten CD.
6
Wählen Sie auf der Seite "Focus" unter "Advanced Settings" die
Option "Day Focus Adjust".
• Die Feinabstimmungsposition wird automatisch eingestellt.
Stellen Sie die Feinabstimmungsposition ein, um den Fokus fein abzustimmen.
• Informationen zur Feinabstimmung finden Sie unter
"Instructions (Setting)" auf der mitgelieferten CD.
Hinweis
• Die Einstellung des Fokus kann bei Aufnahmen an den folgenden Orten schwierig sein.
– Zu helle Orte.
– Zu dunkle Orte.
– Orte mit schwankender Helligkeit. (z. B. flackernde Beleuchtung;
Personen gehen vor der Kamera vorbei)
– Orte mit wenig Kontrast der Helligkeit.
– Orte mit sich wiederholenden Mustern aus vertikalen Streifen.
• Die Fokusposition kann manuell über den integrierten Betrachter auf Ihrem
Computer, der an die Kamera angeschlossen ist, eingestellt werden.
☞
(
"Instructions (Setting)") Greifen Sie auf diese Methode zurück,
wenn die automatische Einstellung des Fokus schwierig ist.
• Wenn Sie nach der automatischen Fokuseinstellung das Objektiv
wechseln, initialisieren Sie die Feinabstimmungsposition über die
Seite "Focus" und wiederholen Sie die Fokuseinstellung ab Schritt 1.
• Wenn Sie Schwierigkeiten bei der automatischen Fokussierung
haben, wählen Sie auf der Seite "Focus" die Option "Manual Focus"
und stellen Sie den Fokus manuell auf die optimale Position ein.
• Wenn Sie ein Zoom-Objektiv verwenden, fokussieren Sie
das Objektiv und wählen Sie dann "Manual Focus", um die
Fokuseinstellung für den Zoombereich durchzuführen.
Kopf
Fokuseinstellzahnrad
E
A
Fokusring
B
☞
Fortsetzung auf der Rückseite
[FOCUS ASSIST]-Taste
Objektivabdeckung
