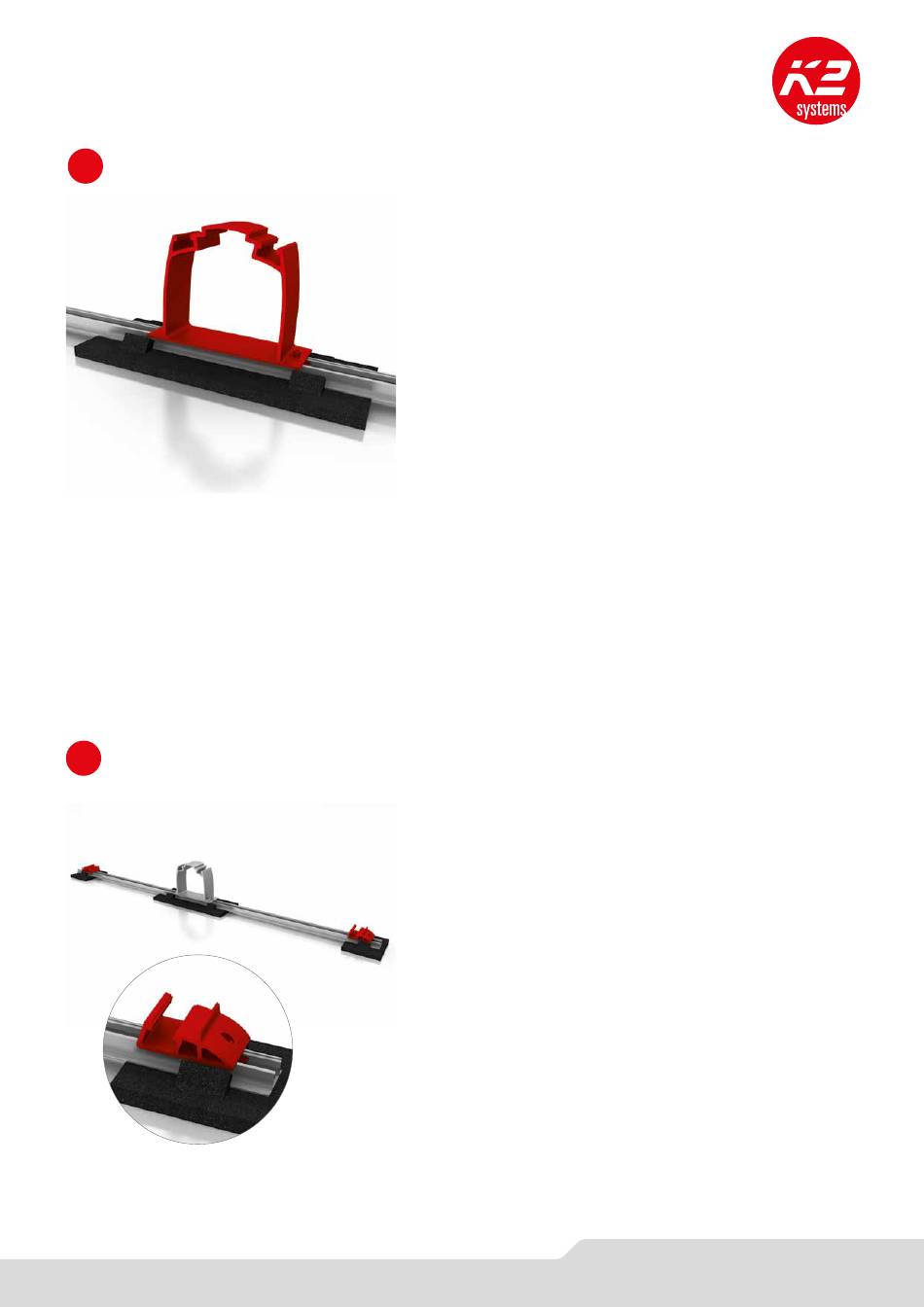

D-Dome montieren

Zwei MK2 Einlegemuttern in die Schiene einlegen und zur
Arretierung um 90° im Uhrzeigersinn drehen. Danach den
D-Dome auf die Schiene legen. Die Bautenschutzmatte so
w
1
positionieren, dass die vier Rastnasen sich unter dem D-Do-
me befinden. Erst dann den D-Dome mit zwei Zylinderschrau-
ben mit Unterkopfverzahnung M8x20 befestigen.
Anzugsdrehmoment: 16 Nm
4 Montage Dome SD
Auf beiden Seiten des D-Dome jeweils eine MK2 Einlegemut-
ter in die Schiene einlegen und zur Arretierung um 90° im
Uhrzeigersinn drehen. Danach zwei Dome SD gemäß neben-
stehender Grafik ausrichten. Der Abstand zwischen Dome SD
und D-Dome entspricht jeweils circa der Modulbreite.
Es ist darauf zu achten, dass die Bautenschutzmatte und
deren Rastnasen so positioniert werden, dass sie sich unter
dem Dome SD befindet und die Schiene nicht übersteht. Dann
wird der Dome SD mit einer Zylinderschraube mit Unterkopf-
verzahnung M8x20 handfest fixiert.
