mOntaGe s-DOme system: schrItt FÜr schrItt

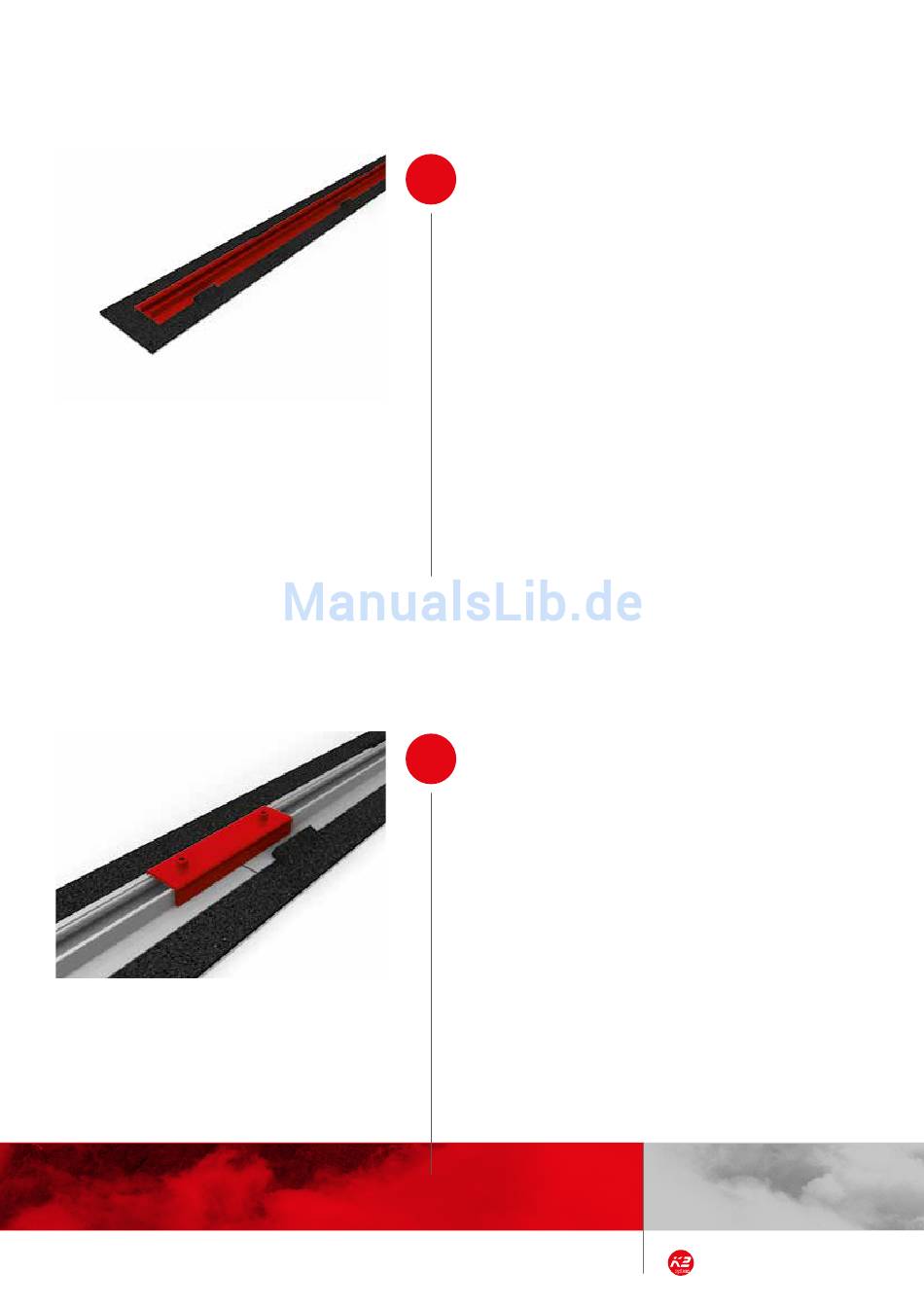

SpeeDRail auflegen
1
von 7
Diese Montageanleitung gilt nur für Flachdächer mit einer
maximalen Dachneigung von 5°.
es wird empfohlen vor dem auflegen der K2 speedrail
zwischen Dachhaut und speedrail eine trennlage in Form
einer Bautenschutzmatte anzubringen, um die Dachhaut zu
schützen. Die Bautenschutzmatte wird mit der aluminium-ka-
schierten seite nach unten verlegt. Die speedrail wird ohne
Dachdurchdringung direkt auf die trennlage gelegt. Die Bau-
tenschutzmatte wird durch die rastnasen mit der speedrail
verbunden. Der parallele abstand zwischen den einzelnen
speedrail wird durch die abmessungen der Module definiert.
Bei einer standardklemme entspricht der empfohlene ab-
stand zweier schienen der Modullänge zuzüglich 20 mm.
Die bautenschutzmatte muss am Stoß mit einem ab-
stand von mindestens 100 mm bis maximal 150 mm
verlegt werden, damit evtl. angesammeltes Wasser
abfließen kann. Dieser Spalt zwischen den bauten-
schutzmatten darf nicht zugebaut werden (z. b. durch
K2 Scale). falls die bautenschutzmatte zugeschnitten
werden muss, ist darauf zu achten, dass mindestens
noch drei Rastnasen vorhanden sind.
Benötigte Materialien: speedrail, Bautenschutzmatte
SchienenveRbinDeR montieRen
2
von 7
zwei speedrails werden am schienenstoß mit einem
schienenverbinder verbunden. Dieser fixiert die speedrail
in längsrichtung. Dazu zwei M K2 einlegemuttern in die
schiene einlegen und zur arretierung um 90° im uhrzeiger-
sinn drehen. schienenverbinder mit zwei M8 innensechs-
kantschrauben und je einer sicherungsscheibe montieren.
Der verbinder sollte sich dabei zwischen Dome s1000 und
Dome sD befinden.
Wenn die schienenlängen es zulassen, kann der schienen-
stoß auch direkt unter einem Dome s1000 ohne schie-
nenverbinder erfolgen. es muss dabei allerdings beachtet
werden, dass sich der stoß zwischen den beiden verschrau-
bungspunkten und keinesfalls direkt an der schraube
befindet.
anzugsdrehmoment: 14 nm
Benötigte Materialien: Flatconnector set
