Alternative Systemvariante: ¼-Klemmung - K2 Systems D-Dome System Montageanleitung

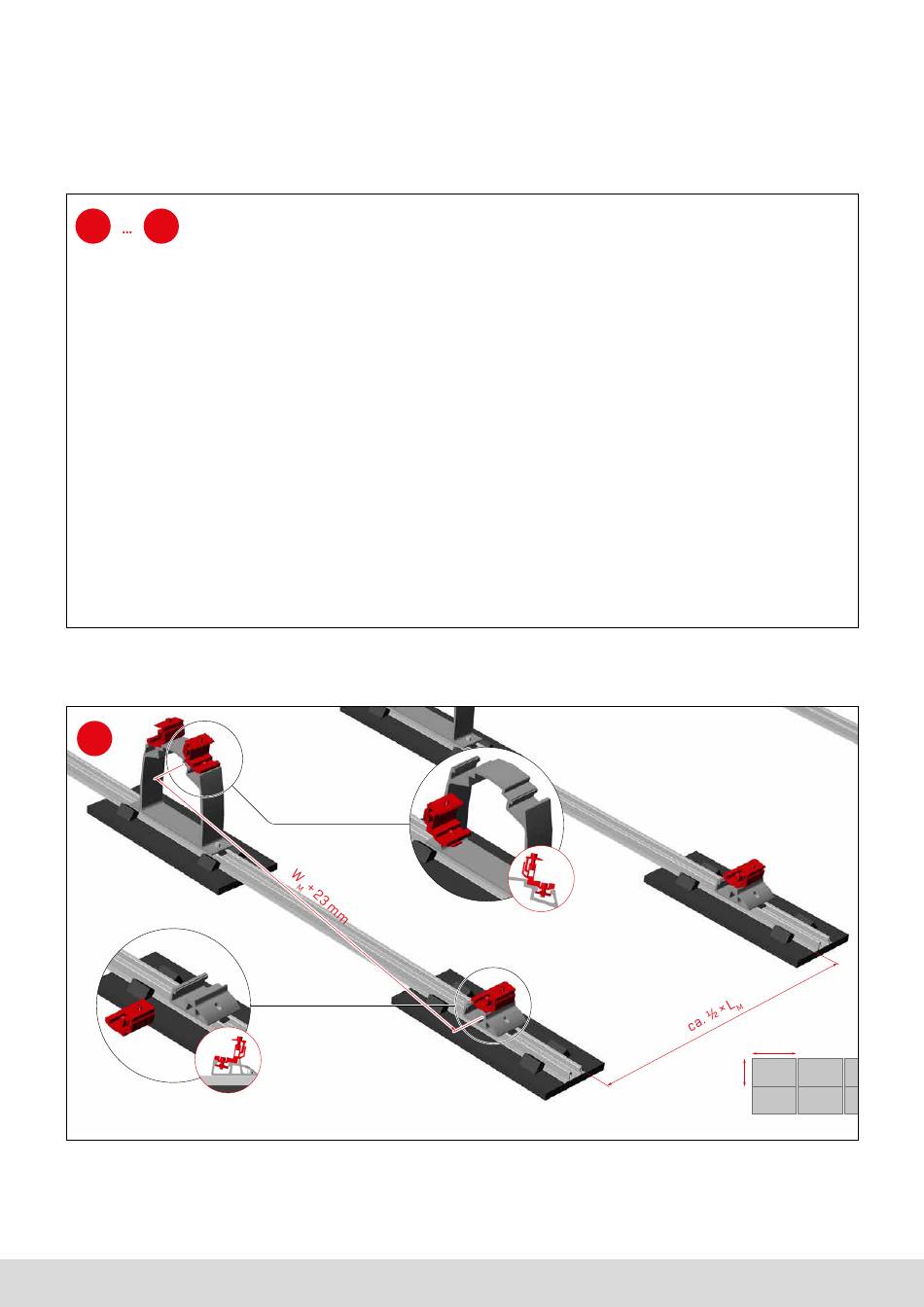

Alternative Systemvariante: ¼-Klemmung
1 4
Siehe Seite 13 bis 16!
Zusätzlich gilt:
Δ Das K2 D-Dome System ist für Module mit einer Rahmenhöhe von 34 - 50 mm
geeignet. Rahmenlose Module können bei diesem System im Allgemeinen nicht
verbaut werden. Modullänge = L
Δ Bitte den zulässigen Klemmbereich der Module bei der Verlegung der Schienen
beachten. Siehe Schritt 5 Modullänge L
Δ Bei dieser Montagevariante des D-Dome Systems dürfen nur die Zusatzklem-
mensets montiert werden.
Ballastierung gemäß Schritt 5 auf Seite 12.
