System ballastieren

12

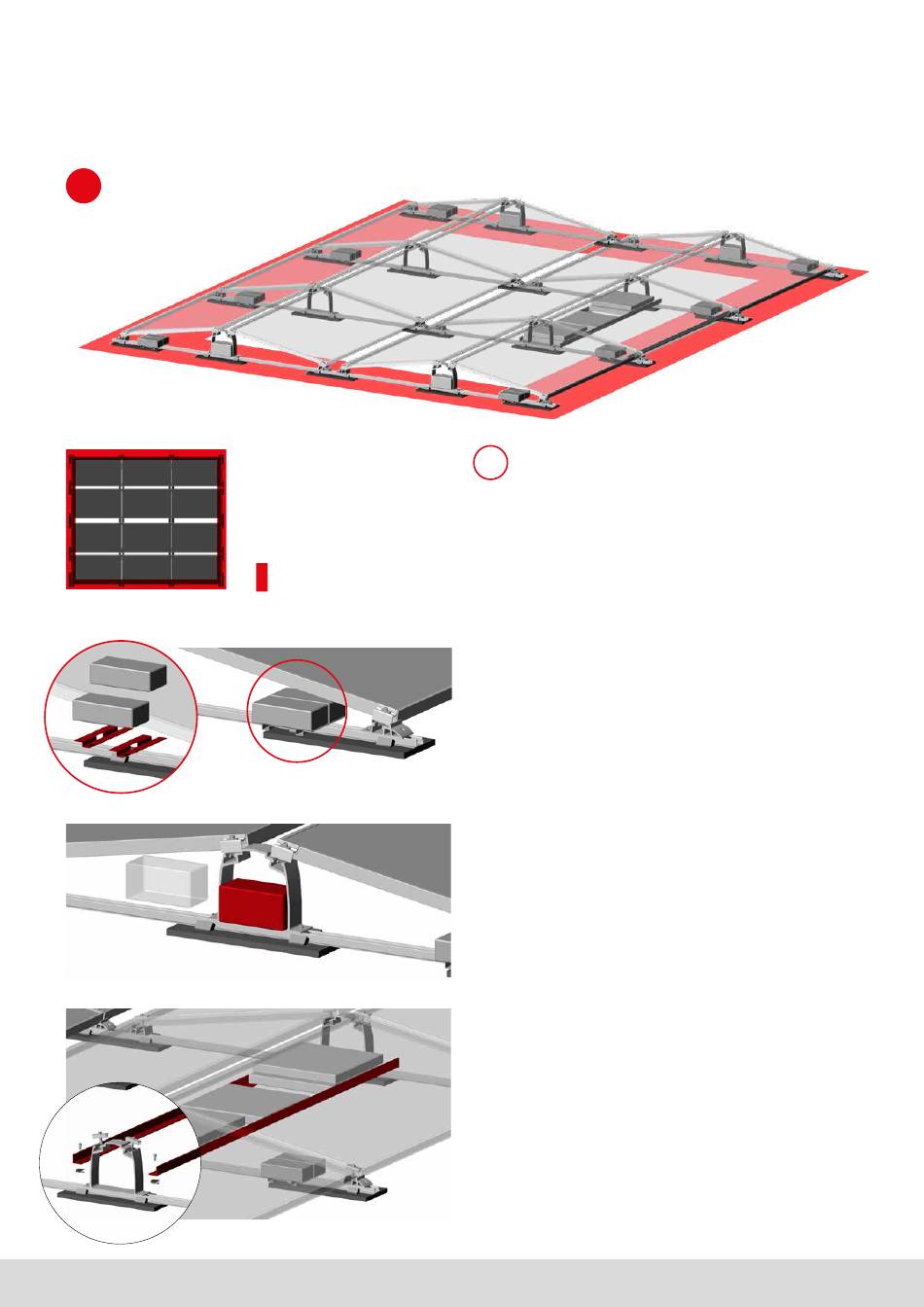

Modulfeldränder
!
An den Modulfeldrändern muss der angegebene
Ballast unter dem Modul, so nahe wie möglich am
SD Dome platziert werden.
Die korrekten Ballastangaben werden in K2 Base
automatisch berechnet und im Ballastierungsplan
zur Verfügung gestellt.
Montage K2 SpeedPorter:
Jeweils zwei SpeedPorter mit einem Abstand, je nach Stein-
größe, auf die Schienen stecken und Ballast darauf legen.
Ballastieren ohne Zusatzartikel in der Feldmitte:
Bei einer Ballastierung bis 5 kg, kann ein einzelner Beschwe-
rungsstein direkt in die Hohlkammer des D-Dome eingelegt
werden.
Montage K2 Porter für mehr Ballastaufnahme:
Die L-Winkel werden mit den beiliegenden Schrauben, und
MK2 Einlegemuttern auf den Schienen befestigt. Anzugsmo-
ment 16 Nm. Der Abstand der
L- Winkel zueinander richtet sich hier nach der Größe der
Beschwerungssteine. Die Porter können sowohl mittig zum
D-Dome, sowie auch seitlich zum mittleren Dome positioniert
werden.
Achtung: Die K2 Porter sind so zu montieren, dass alle Ba-
sisprofile innerhalb eines Modulblockes mit einander gekop-
pelt werden.
