Maß Nehmen - Empasa Start Montageanleitung

Inhalt
A
F

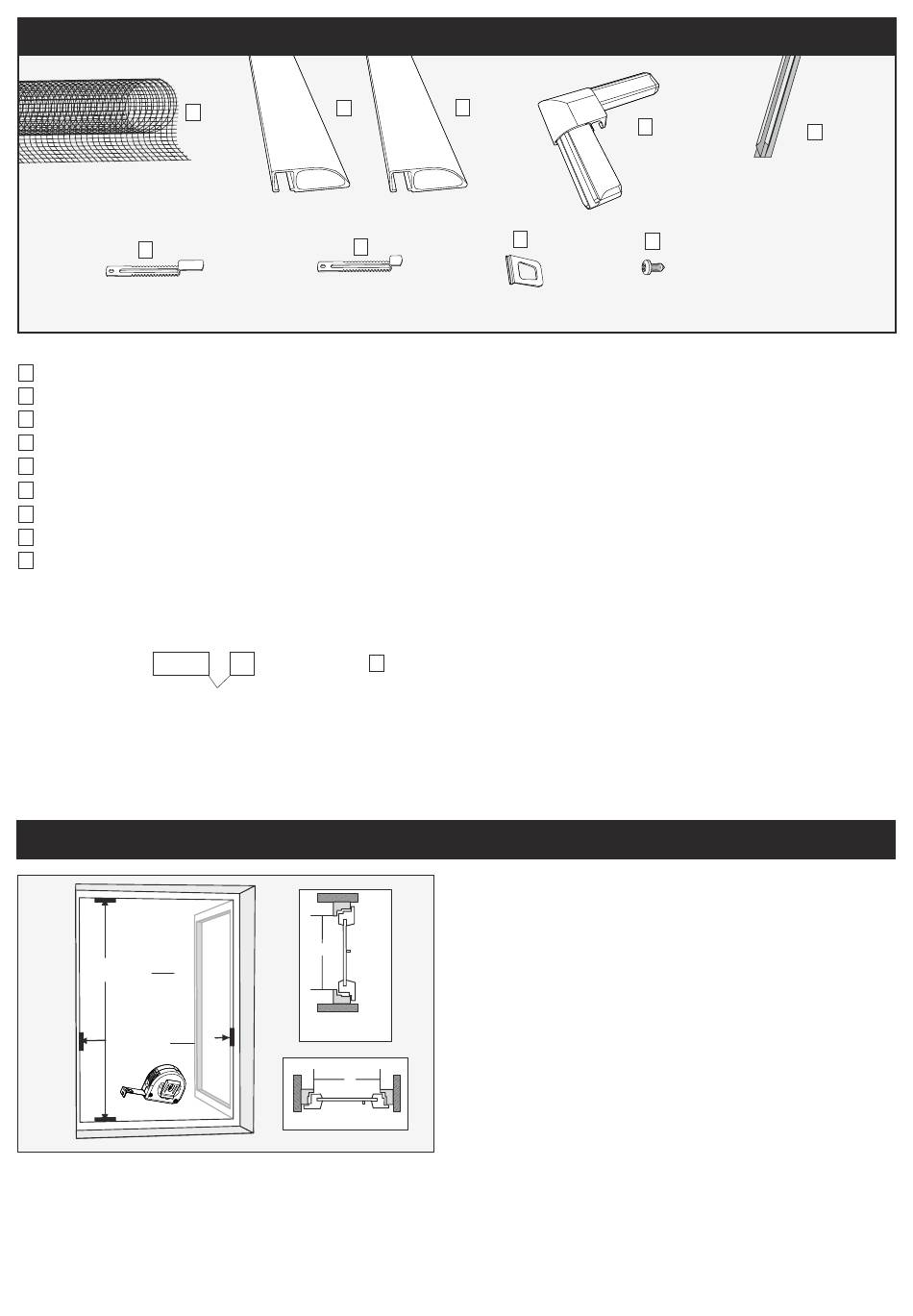

Bezeichnung (Innenansicht)
A Gewebe
B Profile für die Höhe (lang)
C Profile für die Breite (kurz)
D Eckverbinder
E
Klemmleisten
F Einhängewinkel (langer Schenkel)
G Einhängewinkel (kurzer Schenkel)
H Handgriff
I Kreuzschlitzschraube
Legende:
Für Fehlteile immer die hervorgehobene Teile-Nummer oder den
Teilebuchstaben bereithalten.
Beispiel: Handgriff I-13003 - 0 10
Referenznummer
Maß nehmen
H= Höhe cm
B = Breite
EP01043
B
G
Anzahl
1 x
2 x
2 x
4 x
4 x
2 x
2 x
2 x
8 x
oder Handgriff
H
cm
B
C
H
Teile-Nr.
S-0097
I-14003-002
I-14003-002
I-14003-004
S-0017
EM00024-0003
EM00024-0004
I-13003-010
I-14003-007
H
Messen Sie von Fensterrahmen Innenkante zu Innenkante
(lichtes Maß) und notieren sich das Ergebnis.
Achtung: Bei abgeschrägten Fensterrahmen jeweils die
äußerste (nach außen zeigende) Rahmenkante messen.
Hinweis:
Das gemessene Lichte Maß entspricht nicht dem
Rahmenaußenmaß des fertig montierten Insektenschutz-
bausatzes.
Das fertige Rahmenaußenmaß des Insektenschutzbausatzes
ist um die Auflagefläche größer als das gemessene Lichte
Maß (siehe auch Seite 2 unter Punkt Montagehinweise).
3
Bausatz-Nr. EP01043
D
E
I
V1/2019-10161
