Rechtliche Hinweise ......................... 14 3.4.2 Servicehinweise.......................... 16 Beschreibung des DIGITRADIO Bike 1 ............... 18 Der Lieferumfang ........................18 Die besonderen Eigenschaften des DIGITRADIO Bike 1 .......... 18 DIGITRADIO Bike 1 zum Betrieb vorbereiten ............... 19 4.3.1 Akku aufladen ..........................19...
Seite 5
DIGITRADIO Bike 1 am Fahrrad montieren ..............22 4.4.1 Lenkermontage ..........................22 4.4.2 Rahmenmontage ........................23 DIGITRADIO Bike 1 im Radiohalter platzieren ..............25 Allgemeine Geräte-Funktionen ..................27 4.6.1 Gerät einschalten ........................27 4.6.2 Gerät ausschalten ........................28 4.6.3 Quellenwahl ..........................28 4.6.4 Lautstärke einstellen ........................28 4.6.5 Display ............................29 4.6.6 Displayanzeigen aufrufen ......................30...
Seite 6
6.2.6 Signalstärke ..........................35 6.2.7 Manuell einstellen ........................36 6.2.8 Lautstärkeanpassung (DRC) ....................37 6.2.9 Inaktive Sender löschen ......................37 FM (UKW)-Betrieb ....................38 UKW-Radiobetrieb einschalten ..................38 FM (UKW)-Empfang mit RDS-Informationen ...............39 Automatische Sendersuche ....................39 Manuelle Sendersuche ......................40 Suchlauf-Einstellung ....................... 40 Audio-Einstellung ........................41 UKW-Sender auf einem Speicherplatz ablegen ............
3 Sicherheitshinweise 3.1 Vorwort Sehr geehrte Kunden, vielen Dank, dass Sie sich für ein Digitalradio von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch.
3.2 Verwendete Zeichen und Symbole In dieser Bedienungsanleitung: Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter: GEFAHR - Schwere Verletzungen mit Todesfolge WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge ACHTUNG - Verletzungen Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten...
Seite 10
Auf dem Gerät: Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet. Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.
3.3 Bestimmungsgemäßer Gebrauch Das DIGITRADIO Bike 1 ist für den Empfang von DAB+/UKW Radiosendungen entwickelt. Es kann mit dem mitgelieferten Zubehör an Fahrrädern montiert werden. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet. 3.4 Sicherer Umgang mit dem Produkt Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken...
Seite 12
Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen. Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen. Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
Seite 13
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durcheine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=23127 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. Änderungen und Druckfehler vorbehalten. Stand 10/20.
Seite 15
DIGITRADIO Bike 1 und TechniSat sind eingetragene Warenzeichen der: TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de...
Produktes. Hinweis! Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline: Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.
Seite 17
Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 Staßfurt Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

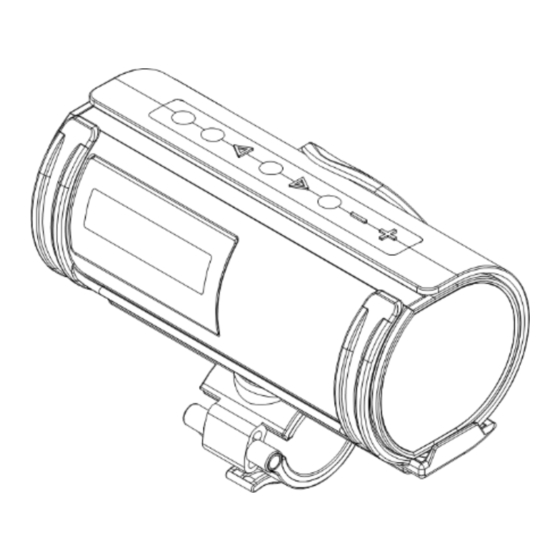

4x Schrauben 1x Bedienungsanleitung 4.2 Die besonderen Eigenschaften des DIGITRADIO Bike 1 Das DIGITRADIO Bike 1 besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen: Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern. Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ 174,9–239,2 MHz (digital).
4.3 DIGITRADIO Bike 1 zum Betrieb vorbereiten 4.3.1 Akku aufladen Vor erstmaliger Inbetriebnahme des DIGITRADIO Bike 1 sollten Sie den Akku erst vollständig aufladen. Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.
> Der Ladezustand wird im Display anhand eines Batterie-Symbols dargestellt, sofern sich das DIGITRADIO Bike 1 im Standby-Betrieb befindet. Befindet sich das Gerät im Betrieb und der Akku ist voll aufgeladen, erscheint im Display dauerhaft [Voll aufgeladen]. 4.3.2 Antenne ausrichten Die Anzahl und Qualität der zu empfangenden Sender hängt von den...
Seite 21
Fassen Sie die Antenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen. Je nach Montageposition des DIGITRADIO Bike 1 am Fahrrad, kann die Antenne auch eingeklappt bleiben. Jedoch kann es dann häufiger zu Empfangsproblemen und Aussetzern in der Wiedergabe kommen.
4.4 DIGITRADIO Bike 1 am Fahrrad montieren Um das DIGITRADIO Bike 1 an Ihrem Fahrrad zu montieren, gibt es mehrere Möglichkeiten, die im Folgenden erklärt werden. 4.4.1 Lenkermontage Mit Hilfe des Radiohalters und des Schnellspanners, kann das DIGITRADIO Bike 1 am Lenker Ihres Fahrrades befestigt werden.
4.4.2 Rahmenmontage Haben Sie an Ihrem Fahrrad bereits einen Flaschenhalter montiert, können Sie das DIGITRADIO Bike 1 in diesem platzieren. Überprüfen Sie vor jeder Fahrt den festen Sitz des DIGITRADIO Bike 1. Das DIGITRADIO Bike 1 ist so konzipiert, das es mit den meisten Flaschenhaltern kompatibel ist.
Seite 24
Eine Kombination aus Schrauben und Riemen, ja nach Position. Auch bei vorschriftsmäßiger Montage kann es, insbesondere beim Durchfahren von sehr groben Gelände, dazu kommen, dass das DIGITRADIO Bike 1 aus der Halterung fällt. Sichern Sie es daher nach Möglichkeit zusätzlich gegen...
Schieben Sie das DIGITRADIO Bike 1 von links (in Pfeilrichtung) in den Radiohalter (1), bis es in der Endposition einrastet (2) > Zum Herausziehen, heben Sie das DIGITRADIO Bike 1 auf der linken Seite leicht an, und ziehen Sie es nach links aus dem Halter.
Seite 26
Am Radiohalter befindet sich innen auf der linken Seite ein kleiner Nippel (A), der in das entsprechende Loch (B) an der Unterseite des DIGITRADIO Bike 1 einrastet. Überprüfen Sie den korrekten Sitz: Seitenansicht...
Sturzgefahr! Bedienen Sie das Gerät nicht während der Fahrt. 4.6.1 Gerät einschalten > Durch Drücken der Taste Ein/Standby (2) schalten Sie das DIGITRADIO Bike 1 ein. Nach dem erstmaligen Einschalten müssen Sie zuerst die [Sprache] festlegen. Wählen Sie hierzu mit den Tasten oder eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste Select/...
4.6.2 Gerät ausschalten Im Akku-Betrieb: > Durch drücken der Taste Ein/Standby wird das Gerät in den Stromsparmodus gebracht und die Anzeige des Displays erlischt. Im Display erscheint kurz der Hinweis [Power off]. Im Netzteil-Betrieb > Durch drücken der Taste Ein/Standby wird das Gerät in den Standby-Modus gebracht.
Wird im Bluetooth-Modus die Lautstärke komplett heruntergeregelt (Stumm), schaltet das Gerät nach ca. 15 Minuten in den Standby-Modus. 4.6.5 Display Je nach gewählter Funktion oder Option, werden im Display folgende Informationen angezeigt: Sendername, Frequenz, Ladezustand Menüname des Akku Displayanzeigen, Menüoptionen, Lautstärke...
4.6.6 Displayanzeigen aufrufen > Durch gedrückt Halten der Taste Select/Info können Sie die Displayanzeigen durchschalten. Sie haben die Wahl, sich folgende Infos anzeigen zu lassen: Im DAB+ -Betrieb: [Lauftext] (durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. Bereitstellen), [Titel], [Künstler], [Signalqualität], [Programmtyp], [Ensemble], [Frequenz], [Signalfehler], [Bitrate /Codec], [Batterie], [Uhrzeit], und [Datum].
5 Menübedienung Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO Bike 1. Die Menü-Navigation erfolgt mit den Tasten Mode/Menu, Down, Up und Select/Info. Das Menü ist aufgeteilt in Untermenüs und enthält je nach gewählter Quelle unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Öffnen des Menüs, einfach die Taste Mode/Menu gedrückt halten.
Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt. 6 Die DAB+ (Digital Radio)-Funktion 6.1 Was ist DAB+ DAB+ ist ein digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können.
6.2.1 Vollständigen Suchlauf durchführen Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben. > Öffnen Sie das Menü durch gedrückt Halten der Taste Mode/Menu und wählen Sie anschließend mit den Tasten Down, Up...
Je nach Einstellung unter MENU > [Senderwechsel], muss anschließend die Taste Select/Info zur Wiedergabe des gewählten Senders gedrückt werden (Option: Senderwechsel > Liste) oder der Sender wird automatisch Wiedergegeben (Option: Senderwechsel > Kanal). Die Senderliste kann auch über das MENÜ > [Senderliste] aufgerufen werden. 6.2.3 DAB+ -Sender auf einem Speicherplatz ablegen Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich speichern.
6.2.4 DAB+ -Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben, drücken Sie kurz die Taste Preset und wählen Sie mit den Tasten Down, Up einen Senderspeicher (1...20). Drücken Sie die Taste Select/Info zur Wiedergabe des Senders.
Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Antenne ggf. neu aus oder verändern Sie den Standort. 6.2.7 Manuell einstellen Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. Des Weiteren können Sender manuell hinzugefügt werden.
Befinden Sich Sender auf der eingestellten Frequenz bzw Kanal, die noch nicht in der Senderliste gespeichert wurden, werde diese nun ebenfalls gespeichert. 6.2.8 Lautstärkeanpassung (DRC) Mit dem Menüpunkt Lautstärkeanpassung wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt. >...
> Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [Inaktive Sender löschen]. > Drücken Sie die Taste Select/Info. Es erfolgt die Abfrage [Löschen], ob die inaktiven Sender gelöscht werden sollen. > Wählen Sie mit Down, Up den Eintrag [Ja] und bestätigen Sie durch Drücken der Taste Select/Info.
7.2 FM (UKW)-Empfang mit RDS-Informationen RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDS- Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen. 7.3 Automatische Sendersuche >...
7.4 Manuelle Sendersuche > Drücken Sie mehrmals kurz die Tasten Down, Up, um den gewünschten Sender, bzw. die Frequenz einzustellen. Das Display zeigt die Frequenz in Schritten von 0,05 MHz an. 7.5 Suchlauf-Einstellung In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden. >...
7.6 Audio-Einstellung > Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [Audio-Einstellung]. Drücken Sie Select/Info. > Wählen Sie mit Down, Up den Eintrag [Stereo möglich] oder [Nur Mono], um die Wiedergabe in Stereo oder nur in Mono-Ton bei schwachem FM- Empfang wiederzugeben.
Speicherplatz ab. Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht. 8 Bluetooth Im Bluetooth-Modus können Sie Musik von einem verbundenen Smartphone oder Tablet über die Lautsprecher des DIGITRADIO Bike 1 wiedergeben. Hierzu müssen zuerst beide Geräte miteinander „gekoppelt“ werden.
Verbindung automatisch hergestellt. Je nach verbundenem Gerät, startet die Musikwiedergabe eventuell automatisch. 8.2 Externes Gerät koppeln Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem DIGITRADIO Bike 1 zu koppeln, gehen Sie folgendermaßen vor: >...
Seite 44
Während des Koppel-Vorganges sollten sich beide Geräte innerhalb von 10cm befinden. > In der Liste der gefundenen Bluetooth Geräte an Ihrem externen Gerät sollte nun der Eintrag DIGITRADIO Bike 1 erscheinen. Tippen Sie darauf, um den Koppel-Vorgang abzuschließen. Ist der Koppelvorgang erfolgreich abgeschlossen, ertönt ein Bestätigungston. >...
Um eine aktive Koppelung aufzuheben, wählen Sie im Menü > [Trennen] und drücken Sie Taste Select/Info. Beachten Sie, dass das zu entkoppelnde Gerät mit dem DIGITRADIO Bike 1 verbunden sein muss, wenn Sie es entkoppeln möchten. Anschließend können Sie ein neues Gerät koppeln, wie unter Punkt 8.2 beschrieben.
> Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [Sleep]. Drücken Sie Select/Info. > Wählen Sie mit Down, Up einen Zeitraum, nach dem das DIGITRADIO Bike 1 ausschalten soll. Sie haben die Wahl zwischen Aus, 15, 30, 45, 60, 90 und 120 Minuten.
9.2.1 MeinEQ > Wählen Sie Menü > Equalizer > MeinEQ und drücken Sie Select/Info. > Wählen Sie mit Down, Up entweder [Höhen], um die Höhen anzupassen oder [Bass], um die Tiefen anzupassen. Drücken Sie anschließend Select/Info. > Mit Down, Up können Sie nun einen Wert zwischen -7 und +7 einstellen. Drücken Sie zum Übernehmen der Einstellung Select/Info.
> Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [Uhrzeit] > [Zeit/Datum einstellen]. Drücken Sie Select/Info. > Die ersten Ziffern (Stunden) der Uhrzeit blinken und können mit den Tasten Down, Up abgeändert werden. > Drücken Sie zum Übernehmen der Einstellung Select/Info.
> Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [Uhrzeit] > [Zeitaktualisierung] und drücken Sie Select/Info. > Wählen Sie mit den Tasten Down, Up folgende Optionen: [Alle Quellen] (Aktualisierung über DAB+ und FM) [Update von DAB] (Aktualisierung nur über DAB+) [Update von FM] (Aktualisierung nur über UKW) [Keine Update] (Uhrzeit/Datum muss manuell eingegeben werden, siehe Punkt 10.1.1).
> Drücken Sie zum Speichern die Taste Select/Info. 10.1.4 Datumsformat einstellen Im Untermenü Datumsformat einst. können Sie das Format zur Anzeige des Datums festlegen. > Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [Uhrzeit] > [Datumsformat einst.] und drücken Sie Select/Info. >...
[Betrieb] regelt die Helligkeit im normalen, eingeschalteten Zustand. Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wählen. Wählen Sie mit Down, Up eine Helligkeitsstufe und drücken Sie zum Speichern Select/Info. [Standby] regelt die Helligkeit im Standby-Modus (Netzbetrieb). Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wählen.
Seite 52
Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten. > Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [Werkseinstellung]. Drücken Sie Select/Info. > Wählen Sie mit Down, Up zum Ausführen der Werkseinstellung den Eintrag [Ja] und drücken Sie Select/Info. Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht.
10.5 SW-Version Unter SW-Version können Sie die aktuell installierte SW-Version abfragen. > Öffnen Sie das Menü und wählen Sie mit den Tasten Down, Up den Eintrag [SW-Version]. > Drücken Sie Select/Info. Es wird die aktuelle SW-Version angezeigt. 11 Reinigen Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen.
Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden. Mit dem Baumwolltuch sanft über die Oberfläche reiben. 12 Fehler beseitigen Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabelle.
Seite 55
Symptom Mögliche Ursache/Abhilfe Empfang über DAB+/FM ist Ändern Sie die Position der Antenne oder des schlecht. DIGITRADIO Bike 1. Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. Schlechte Bluetooth-Verbindung Die maximale Reichweite über Bluetooth von und Aussetzer 10m nicht überschreiten.
13 Technische Daten / Herstellerhinweise Empfangswege DAB+, FM, Bluetooth Stromversorgung Über externes mitgeliefertes Netzteil Integrierter Li-Ion Akku 4000mAh Frequenzen UKW: 87,5-108 MHz DAB+: 174-240 MHz Bluetooth: 2,402-2,480 GHz Sendeleistung: Class 2/max. +4 dBm Schutzklasse IP56 Stromverbrauch (Netzbetrieb) Im Betrieb max.: 10 W Standby: <...
Seite 57
Technische Daten des mitgelieferten Netzteils Hersteller TechniSat Digital GmbH, Julius-Saxler- Straße 3, D-54550 Daun Modellkennung BQ12E-0502000-G Eingangsspannung AC 100 - 240 V Eingangswechselstromfrequenz 50/60 Hz Ausgangsspannung DC 5,0 V Ausgangsstrom 2,0 A Ausgangsleistung 10,0 W Durchschnittliche Effizienz im Betrieb 79,5 %...
