Inhaltszusammenfassung für TechniSat DIGITRADIO 53 BT

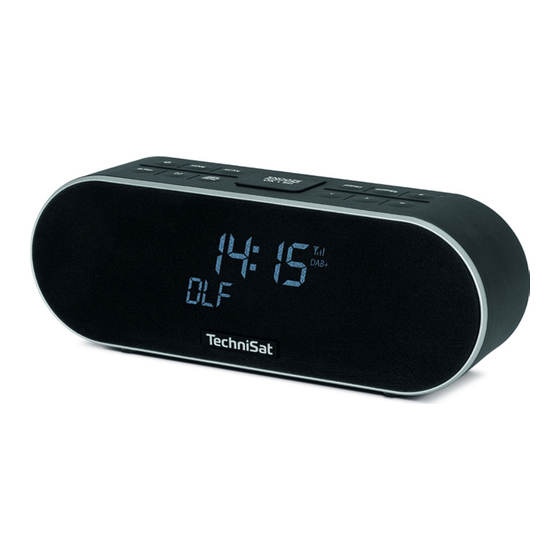

- Seite 1 Bedienungsanleitung DIGITRADIO 53 BT DAB+/UKW Premium Uhrenradio mit USB-Ladefunktion...
- Seite 2 1 Abbildungen 1.1 Front/Draufsicht...
- Seite 3 Ein/Ausschalten MODE Quellenumschaltung SCAN Sendersuchlauf SNOOZE/OK/ . PRESET DIMMER Lautstärke + Helligkeitssensor Lautsprecher SLEEP Wecker INFO/MENU Display / Zurück / Weiter Lautstärke -...
- Seite 4 1.2 Ansicht von hinten USB-Anschluss 5 V/ 1 A Antenne Netzteilanschluss DC-IN 12 V, 3 A Kopfhöreranschluss 3,5 mm Stereo Klinke Passive Bassmembran...
- Seite 5 Rechtliche Hinweise ......................... 16 3.4.2 Servicehinweise.......................... 18 Beschreibung des DIGITRADIO 53 BT ...............20 Der Lieferumfang ........................20 Die besonderen Eigenschaften des DIGITRADIO 53 BT ......... 20 DIGITRADIO 53 BT zum Betrieb vorbereiten ............... 21 4.3.1 Antenne ausrichten ........................21 4.3.2 Netzteil anschließen ........................22...
- Seite 6 Kopfhörer verwenden ......................23 Allgemeine Geräte-Funktionen ..................24 4.5.1 Gerät einschalten ........................24 4.5.2 Gerät ausschalten ........................25 4.5.3 Quellenwahl ..........................25 4.5.4 Lautstärke einstellen ........................25 Menübedienung .......................26 Die DAB+ (Digital Radio)-Funktion ..............27 Was ist DAB+ ..........................27 DAB+ (Digital Radio) Empfang ...................27 6.2.1 Vollständigen Suchlauf durchführen ................28 6.2.2 Manuell einstellen ........................
- Seite 7 UKW-Radiobetrieb einschalten ..................34 FM (UKW)-Empfang mit RDS-Informationen ...............34 Automatische Sendersuche ....................35 Manuelle Sendersuche ......................35 Suchlauf-Einstellung ........................36 Audio-Einstellung ........................37 UKW-Sender auf einem Speicherplatz ablegen ............37 UKW-Sender von einem Speicherplatz abrufen ............38 Überschreiben/Löschen einer Programmplatz-Speicherung.......38 Bluetooth ........................39 Bluetooth-Betrieb einschalten ...................39 Externes Gerät koppeln ......................39 Koppelung aufheben .......................
- Seite 8 Systemeinstellungen ....................45 10.1 Uhrzeit ............................45 10.1.1 Zeit/Datum manuell einstellen ..................46 10.1.2 Zeitaktualisierung ........................46 10.1.3 Uhrzeitformat einstellen ......................47 10.1.4 Datumsformat einstellen ...................... 48 10.2 Sprache ............................48 10.3 Werkseinstellung ........................49 10.4 SW-Version ..........................49 Reinigen ........................50 Fehler beseitigen ....................51 Technische Daten ....................
- Seite 9 3 Sicherheitshinweise 3.1 Vorwort Sehr geehrte Kunden, vielen Dank, dass Sie sich für ein Digitalradio von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch.
- Seite 10 3.2 Verwendete Zeichen und Symbole In dieser Bedienungsanleitung: Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter: GEFAHR - Schwere Verletzungen mit Todesfolge WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge ACHTUNG - Verletzungen Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten...
- Seite 11 Auf dem Gerät: Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet. Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.
- Seite 12 Gleichstromsymbol. Diese Gerät wird mit Gleichstrom betrieben und/oder wandelt Wechselstrom in Gleichstrom. 3.3 Bestimmungsgemäßer Gebrauch Das DIGITRADIO 53 BT ist für den Empfang von DAB+/UKW Radiosendungen entwickelt. Über eine Bluetooth-Verbindung können Musikmedien gestreamt werden. Das Gerät darf ausschließlich mit dem mitgelieferten Zubehör (Netzteil, Kabel, Antenne …) betrieben werden.
- Seite 13 Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes. WARNUNG! Öffnen Sie niemals das Gerät! Das Berühren Spannung führender Teile ist lebensgefährlich! WARNUNG! Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen.
- Seite 14 Gerät gelangt, trennen Sie es vom Stromnetz und verständigen Sie den Service Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen. Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse unverzüglich den Service verständigen.
- Seite 15 Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
- Seite 16 3.4.1 Rechtliche Hinweise Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO 53 BT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=23768 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.
- Seite 17 DIGITRADIO 53 BT und TechniSat sind eingetragene Marken der: TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de...
- Seite 18 Produktes. Hinweis! Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline: Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.
- Seite 19 Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 Staßfurt Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. Gezeigte Bilder dienen der Illustration und können vom tatsächlichen Produkt...
- Seite 20 1x Netzteil 1x Bedienungsanleitung 4.2 Die besonderen Eigenschaften des DIGITRADIO 53 BT Das DIGITRADIO 53 BT besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen: Sie können bis zu 30 DAB+ und 30 UKW-Sender speichern. Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ 174,9–239,2 MHz (digital).
- Seite 21 4.3 DIGITRADIO 53 BT zum Betrieb vorbereiten 4.3.1 Antenne ausrichten Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Antenne kann ein ausgezeichneter Empfang erzielt werden. Wichtig ist oft die exakte Verlegung der Wurfantenne, insbesondere in den Randgebieten des DAB+ -Empfangs.
- Seite 22 Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! ACHTUNG! Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann. > Verbinden Sie das mitgelieferte Netzteil mit der mit DC-IN (19) beschrifteten Buchse an der Rückseite des DIGITRADIO 53 BT.
- Seite 23 4.4 Kopfhörer verwenden ACHTUNG! Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelautstärke auf minimale Lautstärke. Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, sind die Gerätelautsprecher stumm geschaltet.
- Seite 24 4.5 Allgemeine Geräte-Funktionen 4.5.1 Gerät einschalten > Durch Drücken der Taste Ein/Ausschalten (1) schalten Sie das DIGITRADIO 53 BT ein. Nach dem erstmaligen Einschalten führt das Gerät automatisch einen vollständigen Suchlauf im DAB+ -Modus durch. Während des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio-Stationen an.
- Seite 25 4.5.2 Gerät ausschalten > Durch Drücken der Taste Ein/Ausschalten (1) wird das Gerät in Standby geschaltet. Im Display wird die Uhrzeit und Datum angezeigt. 4.5.3 Quellenwahl > Mit der Taste MODE (2) kann zwischen den Quellen DAB+ (Digital Radio), FM (UKW) und Bluetooth umgeschaltet werden.
- Seite 26 5 Menübedienung Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO 53 BT. Die Menü-Navigation erfolgt mit den Tasten INFO/MENU, , und OK/ . Das Menü ist aufgeteilt in Untermenüs und enthält je nach gewählter Quelle unterschiedliche Menüpunkte bzw.
- Seite 27 Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt. 6 Die DAB+ (Digital Radio)-Funktion 6.1 Was ist DAB+ DAB+ ist ein digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können.
- Seite 28 6.2.1 Vollständigen Suchlauf durchführen Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben. > Drücken Sie die Taste SCAN (3). Alternativ: >...
- Seite 29 > Während des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben. 6.2.2 Manuell einstellen Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. Des Weiteren können Sender manuell hinzugefügt werden.
- Seite 30 Die Antenne kann nun auf maximale Signalstärke ausgerichtet werden. Je mehr „Nullen“ rechts der Mindestsignalstärke, desto stärker das Signal. Aktuelle Signalstärke Mindest- signalstärke Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Antenne ggf. neu aus oder verändern Sie den Standort.
- Seite 31 6.2.3 Sender wählen > Durch Drücken der Tasten , kann zwischen den verfügbaren Sendern umgeschaltet werden. Mit OK/ kann der Sender wiedergegeben werden. 6.2.4 DAB+ -Sender auf einem Speicherplatz ablegen Der Favoritenspeicher kann bis zu 30 Stationen im DAB+ -Bereich speichern. >...
- Seite 32 6.2.5 DAB+ -Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste PRESET (5) und wählen Sie mit den Tasten , einen Senderspeicher (1...30). Drücken Sie die Taste OK/ Wiedergabe des Senders.
- Seite 33 > Drücken Sie die Taste OK/ DRC hoch - Hohe Kompression DRC tief - Niedrige Kompression DRC aus - Kompression abgeschaltet. > Bestätigen Sie durch Drücken Taste OK/ 6.2.8 Inaktive Sender löschen Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.
- Seite 34 7 FM (UKW)-Betrieb 7.1 UKW-Radiobetrieb einschalten > Drücken Sie die Taste MODE mehrmals, bis [FM] im Display angezeigt wird. Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt. Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender. Bei RDS-Sendern erscheint der Sendername.
- Seite 35 7.3 Automatische Sendersuche > Drücken Sie die Taste SCAN (3), um den Sendersuchlauf zu starten. Alternativ: > Halten Sie die Tasten , gedrückt, um den Sendersuchlauf zu starten. Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf.
- Seite 36 7.5 Suchlauf-Einstellung In diesem Menüpunkt kann die Empfindlichkeit des Suchlaufs eingestellt werden. > Öffnen Sie das Menü und wählen Sie mit den Tasten , den Eintrag [SUCHLAUF-EINSTELLUNG]. Drücken Sie OK/ > Wählen Sie aus, ob der Suchlauf nur bei starken Sendern [NUR KRAEFTIGE SENDER] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [ALLE SENDER].
- Seite 37 7.6 Audio-Einstellung > Öffnen Sie das Menü und wählen Sie mit den Tasten , den Eintrag [AUDIO-EINSTELLUNG]. Drücken Sie OK/ > Wählen Sie mit , den Eintrag [STEREO ERLAUBT] oder [NUR MONO], um die Wiedergabe in Stereo oder nur in Mono-Ton bei schwachem FM-Empfang wiederzugeben.
- Seite 38 7.8 UKW-Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste PRESET (5) und wählen Sie mit den Tasten , einen Senderspeicher (1...30). Drücken Sie die Taste OK/ Wiedergabe des Senders.
- Seite 39 Verbindung automatisch hergestellt. Je nach verbundenem Gerät, startet die Musikwiedergabe eventuell automatisch. 8.2 Externes Gerät koppeln Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem DIGITRADIO 53 BT zu koppeln, gehen Sie folgendermaßen vor: >...
- Seite 40 > In der Liste der gefundenen Bluetooth Geräte an Ihrem externen Gerät sollte nun der Eintrag DIGITRADIO 53 BT erscheinen. Tippen Sie darauf, um den Koppel-Vorgang abzuschließen. Ist der Koppelvorgang erfolgreich abgeschlossen, ertönt ein Bestätigungston. Je nach Bluetooth-Protokoll Ihres externen Gerätes, können Sie die Musikwiedergabe über die Wiedergabetasten des DIGITRADIO 53 BT steuern:...
- Seite 41 [VERBINDE] im Display erscheint. Beachten Sie, dass das zu entkoppelnde Gerät mit dem DIGITRADIO 53 BT verbunden sein muss, wenn Sie es entkoppeln möchten. Anschließend können Sie ein neues Gerät koppeln, wie unter Punkt 8.2 beschrieben. Alternativ können Sie die Koppelung auch an Ihrem externen Gerät aufheben.
- Seite 42 9 Weitere Funktionen 9.1 Wecker Das DIGITRADIO 53 BT besitzt 2 Wecktimer ALARM 1 und ALARM 2. Im Folgenden wird die Weckerkonfiguration ALARM 1 erklärt. > Drücken Sie die Taste Wecker (11) > [ALARM 1] erscheint im Display. Drücken Sie die Taste OK/ um die Konfiguration zu starten.
- Seite 43 [STATION] Geben Sie den Sender ein (nur bei DAB+ oder FM), mit dem Sie geweckt werden wollen. Der "zuletzt gehörte Sender" oder einer aus der Favoritenliste können gewählt werden. [INTERVAL] Geben Sie an, an welchen Tagen der Wecker aktiv sein soll. DAILY >...
- Seite 44 Standby-Modus. > Drücken Sie die Taste SLEEP (9). > Wählen Sie mit , einen Zeitraum, nach dem das DIGITRADIO 53 BT ausschalten soll. Sie haben die Wahl zwischen Aus, 10, 20, 30, 60, 70, 80 und 90 Minuten. >...
- Seite 45 9.3 Equalizer Mit dem Equalizer können Sie den Ton Ihren Wünschen entsprechend anpassen. > Öffnen Sie das Menü und wählen Sie mit den Tasten , den Eintrag [HAUPTMENUE] > [EQ]. Drücken Sie OK/ > Wählen Sie mit den Tasten , eine EQ-Voreinstellung aus und bestätigen Sie mit OK/ 9.4 Dimmer >...
- Seite 46 10.1.1 Zeit/Datum manuell einstellen Je nach Einstellung der Zeitaktualisierung (Punkt 10.1.2), müssen Sie Uhrzeit und das Datum manuell einstellen. > Wählen Sie im Untermenü [Uhrzeit] mit den Tasten , den Eintrag [Zeit/ Datum einstellen]. Drücken Sie die Taste OK/ >...
- Seite 47 > Wählen Sie im Untermenü [Uhrzeit] mit den Tasten , den Eintrag [AUTOM. UPDATE]. Drücken Sie die Taste OK/ > Wählen Sie mit den Tasten , folgende Optionen: [UPDATE VON ALLEN] (Aktualisierung über DAB+ und FM) [DAB+] (Aktualisierung nur über DAB+) [FM] (Aktualisierung nur über UKW) [KEIN UPDATE] (Uhrzeit/Datum muss manuell eingegeben werden, siehe Punkt 10.1.1).
- Seite 48 > Drücken Sie zum Speichern die Taste OK/ 10.1.4 Datumsformat einstellen Im Untermenü Datumsformat können Sie das Format zur Anzeige des Datums festlegen. > Wählen Sie im Untermenü [Uhrzeit] mit den Tasten , den Eintrag [DATUM-FORMAT]. Drücken Sie die Taste OK/ >...
- Seite 49 10.3 Werkseinstellung Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten. >...
- Seite 50 11 Reinigen Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzstecker ziehen und Gerät ausschalten! Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.
- Seite 51 Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. Empfang über DAB+/FM ist Ändern Sie die Position der Antenne oder des schlecht. DIGITRADIO 53 BT. Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. Schlechte Bluetooth-Verbindung Die maximale Reichweite über Bluetooth von...
- Seite 52 Symptom Mögliche Ursache/Abhilfe Gerät schaltet selbstständig ab. Im Modus DAB+ und Bluetooth wird aus Stromspargründen das Gerät ausgeschaltet, wenn 15 Minuten lang kein Ton wiedergegeben wurde. Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit der technischen Hotline auf.
- Seite 53 13 Technische Daten Empfangswege DAB+, FM, Bluetooth, Stromversorgung Über externes mitgeliefertes Netzteil Frequenzen UKW: 87,5-108 MHz DAB+: 174-240 MHz Bluetooth: 2,402-2,480 GHz Sendeleistung: 5,12 dbm EIRP Bluetooth-Version A2DP, AVRCP Stromverbrauch (Netzbetrieb) Betrieb: max. 36 W Standby: 0,8 W Musikleistung 2 X 10 W RMS Arbeitstemperatur 0 °C ~ 35 °C Lagerbedingungen...
- Seite 54 Technische Daten des mitgelieferten Netzteils Hersteller TechniSat Digital GmbH, Julius-Saxler- Straße 3, D-54550 Daun Modellkennung R361-1203000E Eingangsspannung AC 100 - 240 V Eingangswechselstromfrequenz 50/60 Hz Ausgangsspannung DC 12,0 V Ausgangsstrom 3,0 A Ausgangsleistung 36,0 W Durchschnittliche Effizienz im Betrieb 88,2 % Effizienz bei geringer Last 84.9 %...
- Seite 55 14 Entsorgungshinweise Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu. Dieses Produkt ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet und darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
- Seite 56 den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll). Wir weisen Sie hiermit darauf hin, vor der Entsorgung des Gerätes alle personenbezogenen Daten, die auf dem Gerät gespeichert wurden, eigenverantwortlich zu löschen.
- Seite 60 21022023ORV2...
