3 Sicherheitshinweise 3.1 Vorwort Sehr geehrte Kunden, vielen Dank, dass Sie sich für ein Digitalradio von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch.
3.2 Verwendete Zeichen und Symbole In dieser Bedienungsanleitung: Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter: GEFAHR - Schwere Verletzungen mit Todesfolge WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge ACHTUNG - Verletzungen Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten...
Seite 11
Allgemein: Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet. Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.
Elektronische Geräte/Akkus gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
3.4 Sicherer Umgang mit dem Produkt Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten. Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf.
Seite 14
Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen. Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden. Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
Seite 15
Fingern berühren. Die Folge können Kurzschlüsse sein. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durcheine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
3.4.1 Rechtliche Hinweise Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO BT 1, VIOLA BT 1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: DIGITRADIO BT 1: http://konf.tsat.de/?ID=23243 VIOLA BT 1: http://konf.tsat.de/?ID=23289 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß...
Seite 17
DIGITRADIO BT 1, VIOLA BT 1 und TechniSat sind eingetragene Marken der: TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de...
Produktes. Hinweis! Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline: Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.
Seite 19
Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 Staßfurt Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Marken der jeweiligen Inhaber.

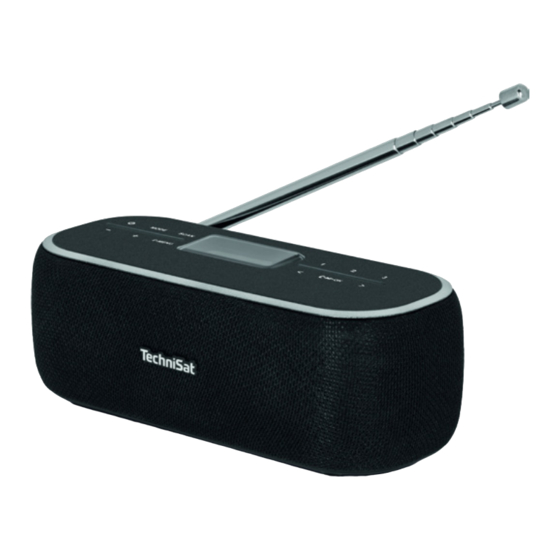

4 Beschreibung des Digitalradio 4.1 Der Lieferumfang Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist: 1x DIGITRADIO BT 1 bzw. VIOLA BT 1 1x USB-C Ladekabel 1x Bedienungsanleitung 4.2 Die besonderen Eigenschaften des Digitalradio Das Digitalradio besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen: 3 Direktwahltasten für DAB+ und UKW Sender.
Wecker-Funktion Akku-Betrieb. 4.3 Gerät zum Betrieb vorbereiten 4.3.1 Akku aufladen Vor erstmaliger Inbetriebnahme des Digitalradio sollten Sie den Akku erst vollständig aufladen. > Verbinden Sie das mitgelieferte USB-C Ladekabel mit einem USB-Netzteil (min. 5 V, 500 mA, nicht im Lieferumfang enthalten) und dem Ladeanschluss (14) an der Rückseite des Gerätes.
4.3.2 Antenne ausrichten Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Antenne kann ein ausgezeichneter Empfang erzielt werden. > Klappen Sie die Antenne an der Rückseite des Gerätes aus und ziehen Sie sie der Länge nach aus.
4.4 Allgemeine Geräte-Funktionen 4.4.1 Gerät einschalten Aus dem Stromspar-Modus: > Durch gedrückt Halten der Taste Ein/Standby (1) schalten Sie das Digitalradio ein. Aus dem Standby-Modus: > Durch kurzes Drücken der Taste Ein/Standby (1) schalten Sie das Digitalradio ein. Nach dem erstmaligen Einschalten führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch.
4.4.2 Gerät ausschalten Stromspar-Modus: > Durch gedrückt Halten der Taste Ein/Standby (1) wird das Gerät in den Stromsparmodus gebracht und die Anzeige des Displays erlischt. Im Display erscheint kurz der Hinweis [Auf Wiedersehen]. Standby-Modus: > Durch kurzes drücken der Taste Ein/Standby (1) wird das Gerät in den Standby-Modus gebracht.
4.4.4 Lautstärke einstellen > Stellen Sie die Lautstärke mit den Tasten Volume + und - (6) ein. Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt. 4.4.5 Display Je nach gewählter Funktion oder Option, werden im Display folgende Informationen angezeigt: Sendername, Frequenz,...
5 Menübedienung Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des Digitalradio. Die Menü-Navigation erfolgt mit den Tasten MENÜ/INFO, <, > und OK. Das Menü ist aufgeteilt in Untermenüs und enthält je nach gewählter Quelle unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Öffnen des Menüs, einfach die Taste MENÜ/INFO gedrückt halten.
Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern]. Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt. 6 Die DAB+ (Digital Radio)-Funktion 6.1 Was ist DAB+ DAB+ ist ein digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen...
6.2 DAB+ (Digital Radio) Empfang > Drücken Sie die Taste MODE (2), bis [DAB] im Display angezeigt wird. Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben. 6.3 Vollständigen Suchlauf durchführen Der automatische Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.
Alternativ: > Öffnen Sie das MENÜ durch gedrückt Halten der Taste MENÜ/INFO und wählen Sie anschließend mit den Tasten <, > den Eintrag [Vollständiger Suchlauf]. Drücken Sie die Taste OK. > Im Display erscheint [Suchlauf...]. Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt.
> Wählen Sie zunächst den gewünschten Sender aus (siehe Punkt 6.4). > Öffnen Sie das MENÜ durch gedrückt Halten der Taste MENÜ/INFO und wählen Sie anschließend mit den Tasten <, > den Eintrag [Progr. speichern]. Drücken Sie die Taste OK. >...
> Wählen Sie mit den Tasten <, > einen Senderspeicher (1...30). Drücken Sie die Taste OK zur Wiedergabe des Senders. Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)]. Alternativ: > Drücken Sie eine der Direktwahltasten 1...3 (5), um den darauf gespeicherten Sender direkt wiederzugeben.
6.8 Signalstärke > Drücken Sie mehrmals kurz die Taste MENÜ/INFO, bis der Signalstärkebalken angezeigt wird. > Im Display wird die Signalstärke anhand eines Balkendiagrammes dargestellt. Die Markierung zeigt die Mindestsignalstärke. Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Antenne ggf. neu aus oder verändern Sie den Standort.
> Wählen Sie mit den Tasten <, > einen Kanal (5A bis 13F) und drücken Sie die Taste OK. Im Display wird nun dessen Signalstärke angezeigt. Wird auf einem Kanal ein DAB+ -Sender empfangen, wird der Ensemblename des Senders angezeigt. Die Antenne kann nun auf maximale Signalstärke ausgerichtet werden.
> Öffnen Sie das MENÜ durch gedrückt Halten der Taste MENÜ/ INFO und wählen Sie anschließend mit den Tasten <, > den Eintrag [Lautstärkeanpassung]. Drücken Sie die Taste OK. > Wählen Sie mit den Tasten <, > eine der folgenden Optionen: DRC hoch - Hohe Kompression DRC tief -...
> Wählen Sie mit <, > den Eintrag [Ja] und bestätigen Sie durch Drücken der Taste OK. 7 FM (UKW)-Betrieb 7.1 UKW-Radiobetrieb einschalten > Drücken Sie die Taste MODE (2), bis [FM] im Display angezeigt wird. Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt. Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.
7.2 FM (UKW)-Empfang mit RDS-Informationen RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDS- Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen. 7.3 Automatische Sendersuche und Speicherung >...
7.3.1 Automatisch den nächsten Sender suchen > Halten Sie die Tasten <, > gedrückt, um den Suchlauf zu starten. Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext. Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Sendersuche.
7.5 Suchlauf-Einstellung Mit den Suchlauf-Einstellungen kann die Empfindlichkeit des Suchlaufs eingestellt werden. > Öffnen Sie das MENÜ durch gedrückt Halten der Taste MENÜ/INFO und wählen Sie anschließend mit den Tasten <, > den Eintrag [Suchlauf- Einstellung]. Drücken Sie die Taste OK. >...
7.6 UKW-Sender auf einem Speicherplatz ablegen Der Programm-Speicher kann bis zu 30 Stationen im UKW-Bereich speichern. Wurde bereits ein automatischer Sendersuchlauf durchgeführt (Siehe Punkt 7.3), befinden sich eventuell bereits einige Sender auf den Favoritenspeicherplätzen. > Geben Sie den gewünschten Sender wieder. >...
7.7 UKW-Sender von einem Speicherplatz abrufen > Öffnen Sie das MENÜ durch gedrückt Halten der Taste MENÜ/INFO und wählen Sie anschließend mit den Tasten <, > den Eintrag [Progr. aufrufen]. Drücken Sie die Taste OK. > Wählen Sie mit den Tasten <, > einen Senderspeicher (1...30). Drücken Sie die Taste OK zur Wiedergabe des Senders.
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht. 8 Bluetooth Im Bluetooth-Modus können Sie Musik von einem verbundenen Smartphone oder Tablet über die Lautsprecher des Digitalradio wiedergeben. Hierzu müssen zuerst beide Geräte miteinander „gekoppelt“ werden. Des Weiteren können Sie die Freisprechfunktion bei eingehenden Anrufen nutzen.
8.2 Externes Gerät koppeln Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem Digitalradio zu koppeln, gehen Sie folgendermaßen vor: > Starten Sie den Bluetooth-Modus, wie unter Punkt 8.1 beschrieben. > Im Display erscheint [Bluetooth] und [Nicht verbunden]. >...
Seite 43
> In der Liste der gefundenen Bluetooth Geräte an Ihrem externen Gerät sollte nun der Eintrag DIGITRADIO BT 1 bzw. VIOLA BT 1 erscheinen. Tippen Sie darauf, um den Koppel-Vorgang abzuschließen. > Im Display erscheint [Bluetooth Verbunden], wenn der Koppel-Vorgang erfolgreich war.
8.3 Freisprechfunktion Verfügt Ihr externes Gerät über das sogenannte HFP Bluetooth-Protokoll (Hands- Free-Protokoll), können Anrufe an einem gekoppelten Smartphone am Digitalradio entgegen genommen werden. Eingehenden Anruf annehmen - Taste /OK drücken. Angenommen Anruf auflegen - Taste /OK drücken. 8.4 Koppelung aufheben Um eine aktive Koppelung aufzuheben, halten Sie die Taste SCAN (3) gedrückt, bis [Nicht verbunden] im Display angezeigt wird.
Sie können Die Wiedergabe eines externen Gerätes auch über den Analogen AUX- Eingang am Digitalradio wiedergeben. Schließen Sie das externe Gerät mit einem 3,5 mm Stereo Klinkenkabel am AUX-Anschluss (12) des DIGITRADIO BT 1 an. Regeln Sie die Lautstärke des externen Gerätes auf ein hohes Niveau und regeln Sie anschließend die Lautstärke am Digitalradio.
> Wählen Sie den Eintrag [Normal] für eine auf das Gerät optimal abgestimmte Tonwiedergabe, oder [MeinEQ...], um Höhen und Tiefen manuell einzustellen. Alternativ kann auch der weiter verfügbaren Voreinstellungen gewählt werden. Drücken Sie zum Übernehmen der Auswahl OK. 10.1.1 MeinEQ >...
10.2 Wecker Das Digitalradio verfügt über 2 Wecktimer. Bei aktivem Wecker erhöht sich der Akku-Stromverbrauch im Standby-Modus. Sie sollten den Wecker daher nur benutzen, wenn das Digitalradio mit dem Stromnetz verbunden ist. Ansonsten kann das Gerät je nach Ladezustand des Akkus komplett ausschalten, was zur Folge hat, dass der Wecker nicht mehr ordnungsgemäß...
10.3 Weckzeit einstellen Die Weckfunktion können Sie erst bedienen, wenn die korrekte Uhrzeit eingestellt ist. Je nach Konfiguration geschieht dies automatisch oder muss manuell eingestellt werden. Die Uhrzeit kann entweder manuell, über DAB oder FM aktualisiert werden. Weitere Infos hierzu unter Punkt 11.1. >...
Seite 49
Dauer > 15, 30, 45, 60, 90 Minuten: hier wird die Weckdauer des Wecktimers festgelegt. Quelle > Wählen Sie die Quelle aus, mit der Sie geweckt werden möchten. Zur Auswahl stehen Summer, DAB, FM. Programm > Zuletzt gehört oder ein Programm, welches Sie im Favoritenspeicher gespeichert haben (nicht verfügbar bei Quelle: Summer) Wiederholung >...
Wecker > Ein oder Aus, um den eingestellten Wecker zu aktivieren, oder deaktivieren. > Um den Wecker mit den vorgenommenen Einstellungen zu speichern, drücken Sie nach der letzten Eingabe [Wecker > Ein] die Taste OK. Es erscheint [Wecker gespeichert] und bei der normalen Wiedergabe und im Standby ein Glockensymbol im Display.
Möchten Sie den Wecker komplett ausschalten, wählen Sie im Menü des entsprechenden Weckers Wecker > Aus. Die Wecktonlautstärke nimmt mit der Zeit, bis auf den eingestellten Maximalwert, zu. 11 Systemeinstellungen Alle Systemeinstellungen sind im Untermenü System aufgeführt. > Öffnen Sie das MENÜ durch gedrückt Halten der Taste MENÜ/INFO und wählen Sie mit den Tasten <, >...
11.1.1 Zeit/Datum manuell einstellen Je nach Einstellung der Zeitaktualisierung (Punkt 11.1.2), müssen Sie Uhrzeit und das Datum manuell einstellen. > Wählen Sie im Untermenü [Uhrzeit] mit den Tasten <, > den Eintrag [Zeit/ Datum einstellen]. Drücken Sie die Taste OK. >...
11.1.2 Zeitaktualisierung In diesem Untermenü können Sie festlegen, ob die Zeitaktualisierung automatisch über DAB+ oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 11.1.1). > Wählen Sie im Untermenü [Uhrzeit] mit den Tasten <, > den Eintrag [Autom. Update].
11.1.3 Uhrzeitformat einstellen Im Untermenü 12/24 Std. einstellen können Sie das 12 oder 24 Stunden Format aktivieren. > Wählen Sie im Untermenü [Uhrzeit] mit den Tasten <, > den Eintrag [12/24 Std. einstellen]. Drücken Sie die Taste OK. > Wählen Sie mit <, > eine der folgenden Optionen: [24 Std.
> Wählen Sie mit <, > eine der folgenden Optionen: [TT-MM-JJJJ] (Tag, Monat, Jahr) [MM-TT-JJJJ] (Monat, Tag, Jahr) > Drücken Sie zum Speichern die Taste OK. 11.2 Sprache > Wählen Sie im Untermenü [System] mit den Tasten <, > den Eintrag [Sprache].
Seite 56
> Wählen Sie im Untermenü [System] mit den Tasten <, > den Eintrag [Werkseinstellung]. Drücken Sie die Taste OK. > Wählen Sie mit <, > zum Ausführen der Werkseinstellung den Eintrag [Ja] und drücken Sie die Taste OK. Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand.
11.4 SW-Version Unter SW-Version können Sie die aktuell installierte SW-Version abfragen. > Wählen Sie im Untermenü [System] mit den Tasten <, > den Eintrag [SW- Version]. Drücken Sie die Taste OK. > Es wird die aktuelle SW-Version angezeigt. 12 Reinigen Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen.
Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Kein Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen. Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden. Mit dem Baumwolltuch sanft über die Oberfläche reiben.
Seite 59
Symptom Mögliche Ursache/Abhilfe Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke. Empfang über DAB+/FM ist Ändern Sie die Position der Antenne oder des schlecht. Digitalradio. Schlechte Bluetooth-Verbindung Die maximale Reichweite über Bluetooth von und Aussetzer 10m nicht überschreiten. Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit der technischen Hotline auf.
