10. Lüftungsöffnungen
Um Überhitzung zu verhindern, wird die Wärme von internen Komponenten durch diese Lüftungsöffnungen
abgeführt.
Fehlfunktionen und Schäden können auftreten, wenn diese Lüftungsöffnungen blockiert oder verdeckt werden.
Zur ordnungsgemäßen Wartung muss der Staubschutzfilter regelmäßig gewechselt werden.
11. Netzanschluss
Verbinden Sie hier das Netzkabel mit dem Drucker. Stecken Sie das andere Ende in eine Steckdose.
12. Steckplätze für Erweiterungskarten
Entfernen Sie die Abdeckung zum Installieren von SD-Karten.

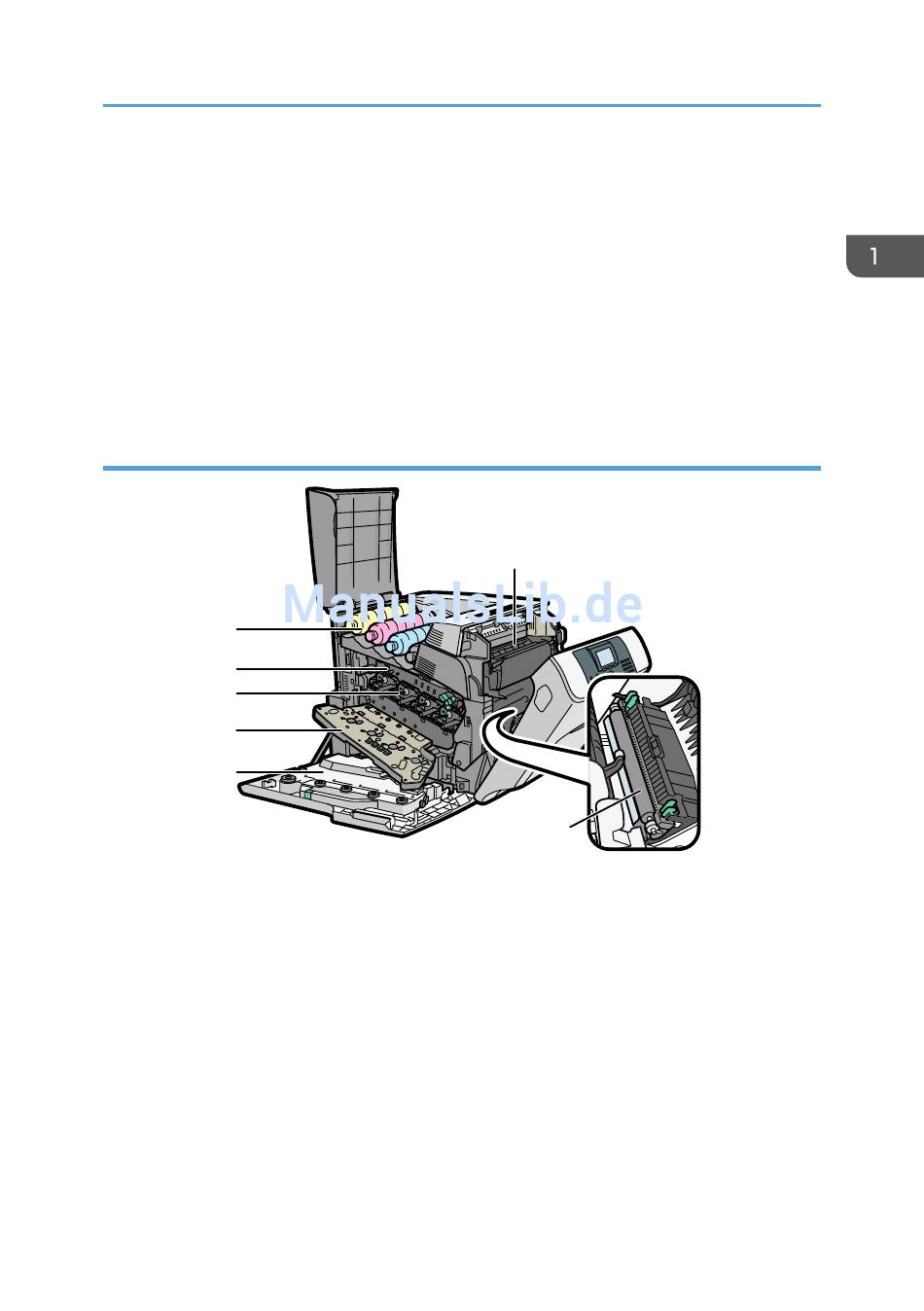

Innenbereich: Vorderansicht
5
4
3
2
1
1. Resttonerbehälter
Sammelt den beim Drucken überschüssigen Toner auf.
Wenn eine Meldung zum Ersetzen angezeigt wird, ersetzen Sie den Resttonerbehälter.
Einzelheiten zu den auf dem Bildschirm angezeigten Meldungen, wenn Verbrauchsmaterialien ersetzt werden
müssen, finden Sie in der Bedienungsanleitung.
2. Innenabdeckung
Öffnen Sie diese Abdeckung, wenn Sie die Trommeleinheit oder Transfereinheit ersetzen.
3. Trommeleinheit
Von links gesehen sind die Trommeleinheiten in der Reihenfolge Gelb (Y), Magenta (M), Cyan (C) und
Schwarz (K) angeordnet.
Einzelheiten zu den auf dem Bildschirm angezeigten Meldungen, wenn Verbrauchsmaterialien ersetzt werden
müssen, finden Sie in der Bedienungsanleitung.
Anleitung zu Bezeichnungen und Funktionen der Komponenten
6
7
BYK006
11
