JUMO mTron Montageanleitung

JUMO mTron Montageanleitung

Vorschau ausblenden Andere Handbücher für mTron:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com

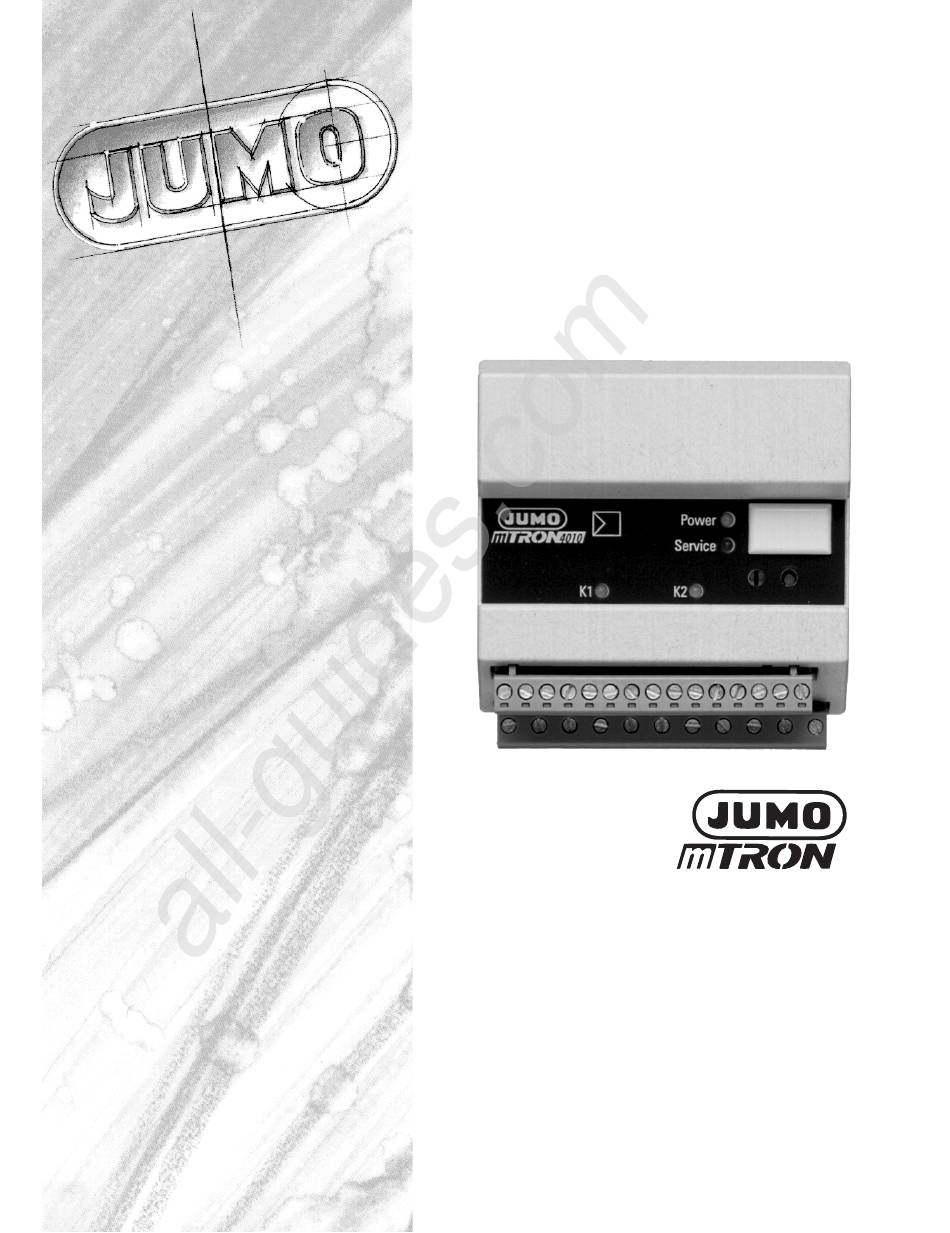

Reglermodul
Controller module
B 70.4010.4
Montageanleitung
Installation Instructions
12.99/00331764

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JUMO mTron

Inhaltszusammenfassung für JUMO mTron

  • Seite 1 All manuals and user guides at all-guides.com Reglermodul Controller module B 70.4010.4 Montageanleitung Installation Instructions 12.99/00331764...
  • Seite 2 All manuals and user guides at all-guides.com...

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhalt Einleitung Vorwort ........................3 Lieferumfang ......................3 Typografische Konventionen ................4 Typenerklärung ....................... 5 Montage Montageort und klimatische Bedingungen ............7 Abmessungen ......................7 Modul-Montage auf Hutschiene ................7 Modul-Demontage ....................8 Anzeige- und Bedienelemente Elektrischer Anschluß...
  • Seite 4 All manuals and user guides at all-guides.com Inhalt...

  • Seite 5: Einleitung

    Anschluß. Umfassende Informationen enthält das Systemhandbuch, das sich an Anla- genhersteller und Anwender mit fachbezogener Ausbildung wendet. Es be- schreibt den Leistungsumfang des JUMO-Automatisierungssystems mit sei- nen Modulen und liefert alle Informationen für die Projektierung und Inbetrieb- nahme.

  • Seite 6: Typografische Konventionen

    All manuals and user guides at all-guides.com 1 Einleitung 1.3 Typografische Konventionen Warnende Die Zeichen für werden in dieser Montageanleitung unter Vorsicht Achtung Zeichen folgenden Bedingungen verwendet: Vorsicht Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht- befolgen von Anweisungen zu kommen kann! Personenschäden Achtung...

  • Seite 7: Typenerklärung

    All manuals and user guides at all-guides.com 1 Einleitung 1.4 Typenerklärung Der Typenschlüssel enthält alle werkseitigen Einstellungen der Analogen Ein- gänge (1), der Ausgänge (2) und der Spannungsversorgung (3). Die ange- schlossene Spannung muß mit der auf dem Typenschild angegebenen Span- nung übereinstimmen.
  • Seite 8 All manuals and user guides at all-guides.com 1 Einleitung (2) Ausgänge ................Ausgänge Kennziffer 2 Relais 250V/3A (Wechsler) und 1 programmierbarer analoger Ausgang 2 Binärausgänge 12V/20mA und 1 programmierbarer analoger Ausgang 2 Halbleiterrelaisausgänge 250V/1A und 1 programmierbarer analoger Ausgang Sonderausführung ..............

  • Seite 9: Montage

    All manuals and user guides at all-guides.com 2 Montage 2.1 Montageort und klimatische Bedingungen Das Modul ist für die Montage auf Hutschienen 35mm x 7,5mm nach EN 50 022 in Schaltschränken geeignet. Die Schutzart beträgt IP20 (EN 60529). Die Umgebungstemperatur darf am Einsatzort 0...50°C bei einer relativen Feuchte von ≤...

  • Seite 10: Modul-Demontage

    All manuals and user guides at all-guides.com 2 Montage 2.4 Modul-Demontage Spannungsversorgung ausschalten! h Schraubklemmleisten I und II abziehen (1) h Schraubendreher in Entriegelungsöse an der Modulunterseite stecken und nach oben hebeln (2). Das Gehäuse läßt sich nach vorne herausschwenken (3).

  • Seite 11: Anzeige- Und Bedienelemente

    Systemhandbuch Teil 1 70.4000 „Allgemeines“ Schalter (Abschlußwiderstand) v Kapitel 4.6 „LON-Abschlußwiderstand“ Installations-Taste Anmeldung des Moduls in der Projektierungssoftware JUMO mTRON-iTOOL Setup-Schnittstelle für die Setup-Interfaceleitung, welche das Modul mit dem PC verbindet. Bei angeschlossener Setup-Interfaceleitung erfüllt das Mo- dul nur noch die Funktion eines PC-LON-Schnittstellenum- setzers.

  • Seite 12: Elektrischer Anschluß Installationshinweise

    All manuals and user guides at all-guides.com 4 Elektrischer Anschluß 4.1 Installationshinweise Sowohl bei der Wahl des Leitungsmaterials, bei der Installation als auch beim elektrischen Anschluß des Moduls, sind die Vorschriften der VDE 0100 „Bestimmungen über das Errichten von Starkstroman- lagen mit Nennspannungen unter 1000V“...
  • Seite 13 All manuals and user guides at all-guides.com 4 Elektrischer Anschluß Neben einer fehlerhaften Installation können auch falsch eingestellte Werte am Modul den nachfolgenden Prozeß in seiner ordnungsgemä- ßen Funktion beeinträchtigen. Es sollten daher immer vom Modul un- abhängige Sicherheitseinrichtungen, z. B. Überdruckventile oder Temperaturbegrenzer/-wächter vorhanden und die Einstellung nur dem Fachpersonal möglich sein.

  • Seite 14: Galvanische Trennung

    All manuals and user guides at all-guides.com 4 Elektrischer Anschluß 4.2 Galvanische Trennung...

  • Seite 15: Geeignete Leitungen

    All manuals and user guides at all-guides.com 4 Elektrischer Anschluß 4.3 Geeignete Leitungen LON- Schirmung Schnittstelle Als Verbindungsleitung wird eine abgeschirmte verdrillte Zweidrahtleitung (Twisted Pair) empfohlen. Die Schirmung muß an die Technische Erde (TE) der LON-Schnittstelle ange- schlossen werden. Leitungstypen Struktur Leitungsquerschnitt Leitungslänge (max.)

  • Seite 16: Anschlußplan

    All manuals and user guides at all-guides.com 4 Elektrischer Anschluß 4.4 Anschlußplan Modulunterseite mit steckbaren Schraubklemmleisten Klemmleiste II Klemmleiste I Der elektrische Anschluß Die Spannungsversorgung muß mit darf nur von Fachpersonal der auf dem Typenschild angege- durchgeführt werden! benen Spannung übereinstimmen. Klemmleiste I Anschluß...
  • Seite 17 All manuals and user guides at all-guides.com 4 Elektrischer Anschluß Steckbare Klemmleiste II Anschluß für Anschlußbelegung Bemerkungen Symbol Analoge Eingänge Eingang 1 Eingang 2 Thermoelement II_8 + II_12 + II_7 – II_11 – Widerstandsthermometer II_8 II_12 in Dreileiterschaltung II_6 II_10 Widerstand 0 ...

  • Seite 18: Netzwerkanschluß

    All manuals and user guides at all-guides.com 4 Elektrischer Anschluß 4.5 Netzwerkanschluß Es handelt sich beim JUMO mTRON-Automatisierungssystem um das Feld- bus-Netzwerkkonzept mit dem Namen LON ( ocal perating etwork). Als Übertragungsleitung wird eine abgeschirmte verdrillte Zweidraht-Leitung (Twisted Pair) verwendet. Als Verdrahtungsmöglichkeiten stehen Linien-,...
  • Seite 19 All manuals and user guides at all-guides.com 4 Elektrischer Anschluß Sternstruktur Der Abschlußwiderstand eines beliebigen Modules im Stern muß auf 50Ω ein- gestellt werden. v Kapitel 4.6 „LON-Abschlußwiderstand“ Gemischte Struktur Der Abschlußwiderstand eines beliebigen Modules muß auf 50Ω eingestellt werden. v Kapitel 4.6 „LON-Abschlußwiderstand“...

  • Seite 20: Lon-Abschlußwiderstand

    All manuals and user guides at all-guides.com 4 Elektrischer Anschluß 4.6 LON-Abschlußwiderstand Die Schalter für den Abschlußwiderstand des LON-Netzwerkes befindet sich auf der Modulfrontseite links unterhalb des Setup-Steckers hinter der Gehäu- seöffnung. h Mit Schraubendreher, oder Kugelschreiber, die Schalter in gewünschte Stellung bringen...
  • Seite 21 All manuals and user guides at all-guides.com...
  • Seite 22 All manuals and user guides at all-guides.com M. K. JUCHHEIM GmbH & Co Hausadresse: Moltkestraße 13 - 31, 36039 Fulda, Germany Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany Postadresse: 36035 Fulda, Germany Telefon: (06 61) 60 03-0 Telefax: (06 61) 60 03-5 00 E-Mail: mail@jumo.net Internet: www.jumo.de...

  • Seite 23: Installation Instructions

    All manuals and user guides at all-guides.com Controller module B 70.4010.4 Installation Instructions 12.99...
  • Seite 24 All manuals and user guides at all-guides.com...
  • Seite 25 All manuals and user guides at all-guides.com Contents Introduction Preface ........................3 Delivery package ....................3 Typographical conventions ................... 4 Type designation ....................5 Installation Location and climatic conditions ................. 7 Dimensions ......................7 Mounting the module on a standard rail .............. 7 Removing the module ....................
  • Seite 26 All manuals and user guides at all-guides.com...

  • Seite 27: Introduction

    OEM (original equipment manufacturer) and to the user with appropriate technical know-how. It describes the scope of delivery of the JUMO automation system with its modules, and gives all the necessary infor- mation for project design and start-up.

  • Seite 28: Typographical Conventions

    All manuals and user guides at all-guides.com 1 Introduction 1.3 Typographical conventions Warning signs The signs of Danger and Warning are used in these Installation Instructions under the following conditions: Danger This symbol is used when there may be danger to personnel if the instructions are disregarded or not followed accurately.

  • Seite 29: Type Designation

    All manuals and user guides at all-guides.com 1 Introduction 1.4 Type designation The type code contains all factory-configured settings of the analogue inputs (1), the outputs (2), and the supply (3). The supply voltage connected must correspond to the voltage shown on the label. The label is affixed to the hou- sing.
  • Seite 30 All manuals and user guides at all-guides.com 1 Introduction (2) Outputs ................. . Outputs Code 2 relays 250 V 3 A (changeover) and 1 programmable analogue output 2 logic outputs 12V 20mA and 1 programmable analogue output 2 solid-state relay outputs 250V 1A and 1 programmable analogue output Special version ...............

  • Seite 31: Installation

    All manuals and user guides at all-guides.com 2 Installation 2.1 Location and climatic conditions The module is suitable for mounting on standard rails 35 mm x 7.5 mm to EN 50 022 inside a control cabinet. The protection class is IP20 (EN 60 529). The ambient temperature at the location can be 0—50°C at a relative humidity not exceeding 80%, no condensation.

  • Seite 32: Removing The Module

    All manuals and user guides at all-guides.com 2 Installation 2.4 Removing the module Switch off the supply! h Pull off connectors I and II (1) h Insert screwdriver into the release lug on the underside of the module and lever it upwards (2). The housing can be swung up towards the front (3).

  • Seite 33: Displays And Controls

    System Manual Part 1 70.4000 “General” Switches (termination resistance) v Section 4.5 “LON termination resistance” Installation key the module reports to the JUMO mTRON-iTOOL project design software Setup interface for the setup interface lead which links the module to the PC When the setup interface lead is connected, the module has the sole function of a PC-LON interface converter.

  • Seite 34: Electrical Connection

    All manuals and user guides at all-guides.com 4 Electrical connection 4.1 Installation notes The choice of cable, the installation and the electrical connection of the module must meet the requirements of VDE 0100 “Regulations on the Installation of Power Circuits with nominal voltages below 1000V” or the appropriate local regulations.
  • Seite 35 All manuals and user guides at all-guides.com 4 Electrical connection Apart from unsatisfactory installation, incorrect settings on the modu- le may also interfere with the proper operation of the subsequent pro- cess. Provisions should therefore always be made for safety devices independent of the module, e.g.

  • Seite 36: Isolation

    All manuals and user guides at all-guides.com 4 Electrical connection 4.2 Isolation...

  • Seite 37: Suitable Leads

    All manuals and user guides at all-guides.com 4 Electrical connection 4.3 Suitable leads LON interface Screen A screened twisted pair is recommended as a transmission line. The screen must be connected to the technical earth (TE) of the LON interface. Lead types Structure Conductor cross-section...

  • Seite 38: Connection Diagram

    All manuals and user guides at all-guides.com 4 Electrical connection 4.4 Connection diagram Module underside with plug connectors Connector II Connector I electrical connection The supply must correspond to the must only be carried out by voltage specified on the label. qualified personnel! Connector I Connection for...
  • Seite 39 All manuals and user guides at all-guides.com 4 Electrical connection Connector II Connection for Terminals Notes Diagram Analogue inputs Input 1 Input 2 Thermocouple II_8 + II_12 + II_7 – II_11 – Resistance thermometer II_8 II_12 in 3-wire circuit II_6 II_10 Resistance 0 to 400Ω...

  • Seite 40: Network Connection

    All manuals and user guides at all-guides.com 4 Electrical connection 4.5 Network connection The JUMO mTRON automation system incorporates the fieldbus network concept called LON ( ocal perating etwork). A screened twisted pair is used as a transmission line. The connection can be made as line, ring, star or mixed structure (free topology).
  • Seite 41 All manuals and user guides at all-guides.com 4 Electrical connection Star structure The termination resistances of any one module in the star must be set to 50Ω. v Section 4.6 “LON termination resistance” Mixed structure The termination resistance of any one module must be set to 50Ω. v Section 4.6 “LON termination resistance”...

  • Seite 42: Lon Termination Resistance

    All manuals and user guides at all-guides.com 4 Electrical connection 4.6 LON termination resistance The switches for the termination resistance of the LON network are located at the front of the module, left underneath the setup plug, behind the housing opening.
  • Seite 43 All manuals and user guides at all-guides.com...
  • Seite 44 All manuals and user guides at all-guides.com M. K. JUCHHEIM GmbH & Co United Kingdom Hausadresse: JUMO Instrument Co. Ltd. JUMO PROCESS CONTROL INC. Moltkestraße 13 - 31, 36039 Fulda, Temple Bank, Riverway 735 Fox Chase, Germany GB-Harlow, Coatesville, PA 19320...
