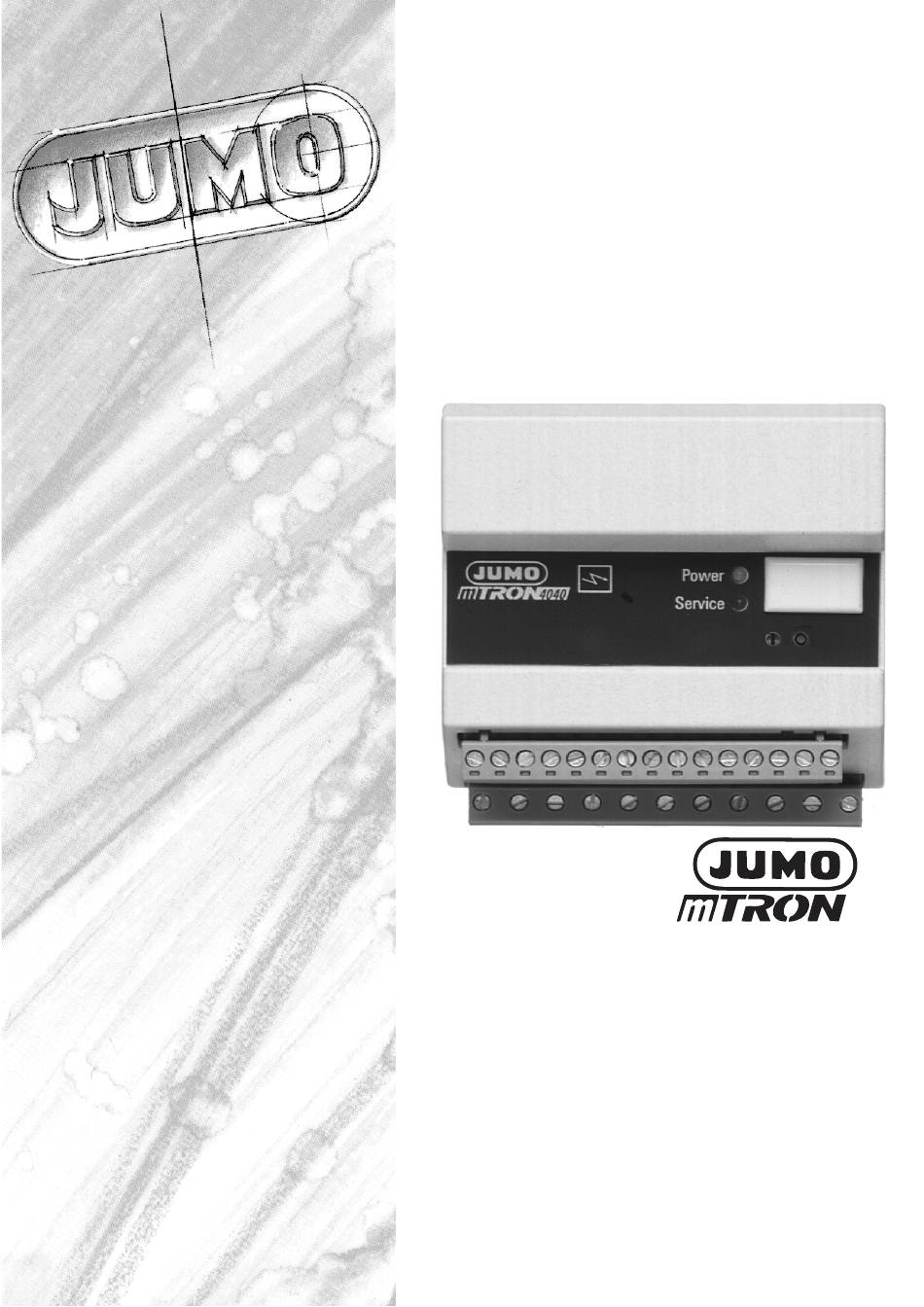

- Seite 1 Kommunikationsmodul Communication modul B 70.4040.4 Montageanleitung Installation Instructions 6.99/00328891...
- Seite 3 Inhalt Einleitung Vorwort ........................3 Lieferumfang ......................3 Typografische Konventionen ................4 Typenerklärung ....................... 5 Montage Montageort und klimatische Bedingungen ............6 Abmessungen ......................6 Modul-Montage auf Hutschiene ................6 Modul-Demontage ....................7 Anzeige- und Bedienelemente Elektrischer Anschluß Installationshinweise ..................... 9 Galvanische Trennung ..................
- Seite 4 Inhalt...
- Seite 5 Anschluß. Umfassende Informationen enthält das Systemhandbuch, das sich an Anla- genhersteller und Anwender mit fachbezogener Ausbildung wendet. Es be- schreibt den Leistungsumfang des JUMO-Automatisierungssystems mit sei- nen Modulen und liefert alle Informationen für die Projektierung und Inbetrieb- nahme.
- Seite 6 1 Einleitung 1.3 Typografische Konventionen Warnende Die Zeichen für werden in dieser Montageanleitung unter Vorsicht Achtung Zeichen folgenden Bedingungen verwendet: Vorsicht Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht- befolgen von Anweisungen zu kommen kann! Personenschäden Achtung Diese Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nichtbe- folgen von Anweisungen zu kommen...
- Seite 7 1 Einleitung 1.4 Typenerklärung Der Typenschlüssel enthält alle werkseitigen Einstellungen der Ausgänge (1) und der Spannungsversorgung (2). Die angeschlossene Spannung muß mit der auf dem Typenschild angegebenen Spannung übereinstimmen. Das Ty- penschild ist auf dem Gehäuse aufgeklebt. 704040/0- .. - .. (1) Ausgänge ................
- Seite 8 2 Montage 2.1 Montageort und klimatische Bedingungen Das Modul ist für die Montage auf Hutschienen 35mm x 7,5mm nach EN 50 022 in Schaltschränken geeignet. Die Schutzart beträgt IP20 (EN 60529). Die Umgebungstemperatur darf am Einsatzort 0...50°C bei einer relativen Feuchte von ≤...
- Seite 9 2 Montage 2.4 Modul-Demontage Spannungsversorgung ausschalten! h Schraubklemmleisten I und II abziehen (1) h Schraubendreher in Entriegelungsöse an der Modulunterseite stecken und nach oben hebeln (2). Das Gehäuse läßt sich nach vorne herausschwenken (3).
- Seite 10 Schalter (Abschlußwiderstand) v Kapitel 4.7 „LON-Abschlußwiderstand“ Installations-Taste Anmeldung des Moduls in der Projektierungssoftware JUMO mTRON-iTOOL Setup-Schnittstelle für die Setup-Interfaceleitung, welche das Modul mit dem PC verbindet. Bei angeschlossener Setup-Interfaceleitung erfüllt das Mo- dul nur noch die Funktion eines PC-LON-Schnittstellenum- setzers.
- Seite 11 4 Elektrischer Anschluß 4.1 Installationshinweise Sowohl bei der Wahl des Leitungsmaterials, bei der Installation als auch beim elektrischen Anschluß des Moduls, sind die Vorschriften der VDE 0100 „Bestimmungen über das Errichten von Starkstroman- lagen mit Nennspannungen unter 1000V“ bzw. die jeweiligen Landes- vorschriften zu beachten.
- Seite 12 4 Elektrischer Anschluß Neben einer fehlerhaften Installation können auch falsch eingestellte Werte am Modul den nachfolgenden Prozeß in seiner ordnungsgemä- ßen Funktion beeinträchtigen. Es sollten daher immer vom Modul un- abhängige Sicherheitseinrichtungen, z. B. Überdruckventile oder Temperaturbegrenzer/-wächter vorhanden und die Einstellung nur dem Fachpersonal möglich sein.
- Seite 13 4 Elektrischer Anschluß 4.2 Galvanische Trennung...
- Seite 14 4 Elektrischer Anschluß 4.3 Geeignete Leitungen LON- Schirmung Schnittstelle Als Verbindungsleitung wird eine abgeschirmte verdrillte Zweidrahtleitung (Twi- sted Pair) empfohlen. Die Schirmung muß an die Technische Erde (TE) der LON-Schnittstelle ange- schlossen werden. Leitungstypen Struktur Leitungsquerschnitt Leitungslänge (max.) Linie 1,4 mm (AWG 16) 2700m 0,34mm...
- Seite 15 4 Elektrischer Anschluß 4.4 Anschlußplan Modulunterseite mit steckbaren Klemmleisten Steckbare Klemmleiste II Steckbare Klemmleiste I Der elektrische Anschluß Die Spannungsversorgung muß mit darf nur von Fachpersonal der auf dem Typenschild angegebe- durchgeführt werden! nen Spannung übereinstimmen. Steckbare Klemmleiste II Anschluß für Anschlußbelegung Bemerkungen Symbol...
- Seite 16 4 Elektrischer Anschluß 4.5 Anschluß an einen PC Der Anschluß eines Kommunikationsmodules an einen PC ist abhängig von den verwendeten Schnittstellen. Unterschieden werden folgende Varianten: Kommunikationsmodul Variante 1 RS232 RS232 Variante 2 RS422 RS422 Variante 3 RS485 RS485 Variante 4 RS 422 oder RS485 RS232 Variante 1...
- Seite 17 4 Elektrischer Anschluß RS422 Bei der RS422-Schnittstelle erfolgt der Anschluß durch eine Vierdraht-Verbin- dung, d.h. es sind getrennte Leitungen zum Senden und zum Empfangen vor- handen (Vollduplexbetrieb). RS485 Die RS485 besitzt nur eine Datenverbindung, die abwechselnd zum Senden und zum Empfangen umgeschaltet wird.
- Seite 18 4 Elektrischer Anschluß 4.6 Netzwerkanschluß Es handelt sich beim JUMO mTRON-Automatisierungssystem um das Feld- bus-Netzwerkkonzept mit dem Namen LON ( ocal perating etwork). Als Übertragungsleitung wird eine abgeschirmte verdrillte Zweidraht-Leitung (Twisted Pair) verwendet. Als Verdrahtungsmöglichkeiten stehen Linien-, Ring- , Stern- oder gemischte Struktur (Free Topology) zur Auswahl: Linienstruktur Die physikalischen Enden werden beidseitig mit einem Abschlußwiderstand...
- Seite 19 4 Elektrischer Anschluß Sternstruktur Der Abschlußwiderstand eines beliebigen Modules im Stern muß auf 50Ω ein- gestellt werden. v Kapitel 4.7 „LON-Abschlußwiderstand“ Gemischte Struktur Der Abschlußwiderstand eines beliebigen Modules muß auf 50Ω eingestellt werden. v Kapitel 4.7 „LON-Abschlußwiderstand“...
- Seite 20 4 Elektrischer Anschluß 4.7 LON-Abschlußwiderstand Die Schalter für den Abschlußwiderstand des LON-Netzwerkes befindet sich auf der Modulfrontseite links unterhalb des Setup-Steckers hinter der Gehäu- seöffnung. h Mit Schraubendreher, oder Kugelschreiber, die Schalter in gewünschte Stellung bringen...
