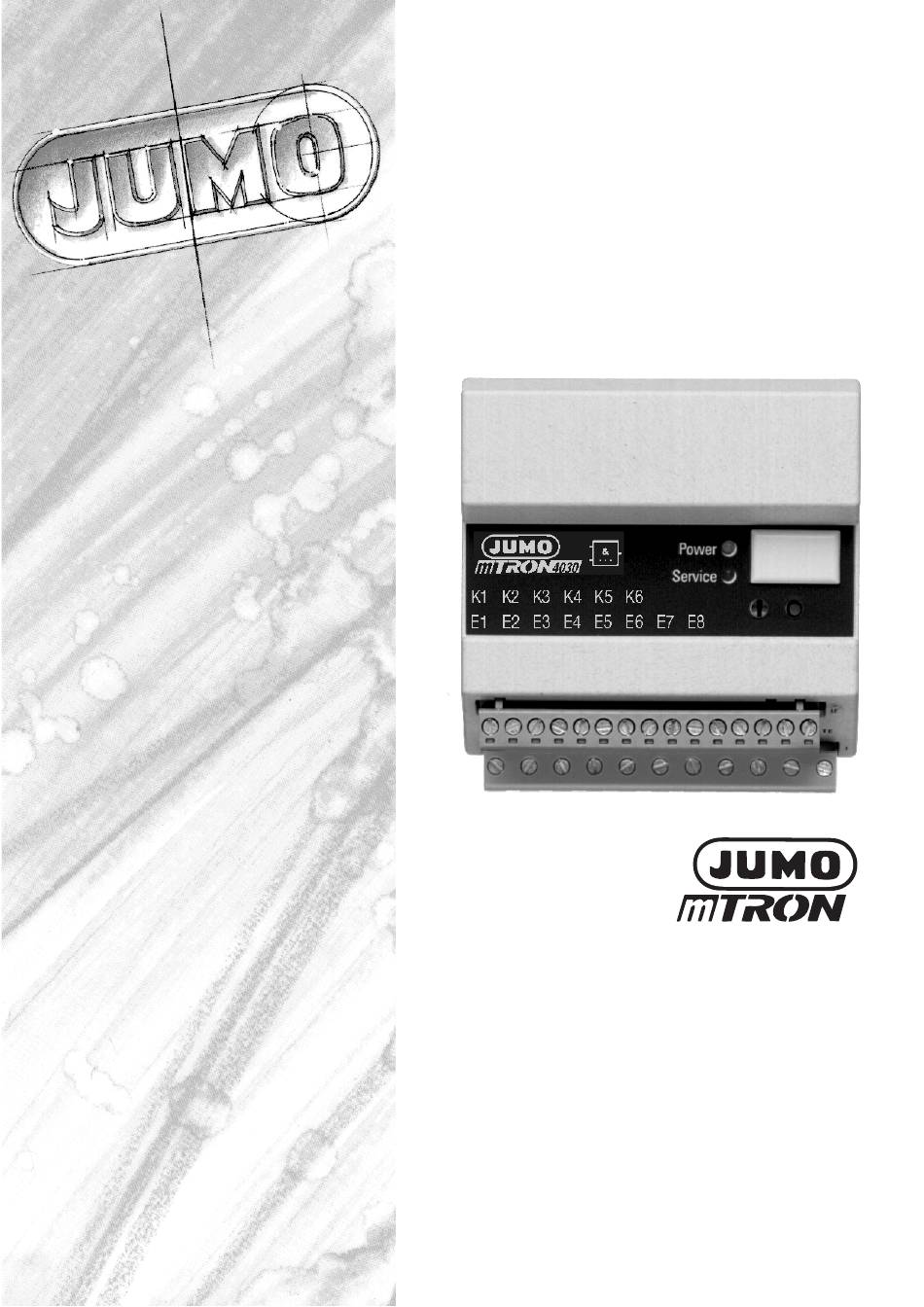

- Seite 1 Logikmodul Logic module B 70.4030.4 Montageanleitung Installation Instructions 5.00/00328889...
- Seite 3 Inhalt Einleitung Vorwort ........................3 Lieferumfang ......................3 Typografische Konventionen ................4 Typenerklärung ....................... 5 Montage Montageort und klimatische Bedingungen ............6 Abmessungen ......................6 Modul-Montage auf Hutschiene ................6 Modul-Demontage ....................7 Anzeige- und Bedienelemente Elektrischer Anschluß Installationshinweise ..................... 9 Galvanische Trennung ..................
- Seite 4 Inhalt...
- Seite 5 Anschluß. Umfassende Informationen enthält das Systemhandbuch, das sich an Anla- genhersteller und Anwender mit fachbezogener Ausbildung wendet. Es be- schreibt den Leistungsumfang des JUMO-Automatisierungssystems mit sei- nen Modulen und liefert alle Informationen für die Projektierung und Inbetrieb- nahme.
- Seite 6 1 Einleitung 1.3 Typografische Konventionen Warnende Die Zeichen für werden in dieser Montageanleitung unter Vorsicht Achtung Zeichen folgenden Bedingungen verwendet: Vorsicht Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht- befolgen von Anweisungen zu kommen kann! Personenschäden Achtung Diese Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nichtbe- folgen von Anweisungen zu kommen...
- Seite 7 1 Einleitung 1.4 Typenerklärung Der Typenschlüssel enthält alle werkseitigen Einstellungen der Eingänge (1), Ausgänge (2) und der Spannungsversorgung (3). Die angeschlossene Span- nung muß mit der auf dem Typenschild angegebenen Spannung übereinstim- men. Das Typenschild ist auf dem Gehäuse aufgeklebt. 704030/0- ...
- Seite 8 2 Montage 2.1 Montageort und klimatische Bedingungen Das Modul ist für die Montage auf Hutschienen 35mm x 7,5mm nach EN 50 022 in Schaltschränken geeignet. Die Schutzart beträgt IP20 (EN 60529). Die Umgebungstemperatur darf am Einsatzort 0...50°C bei einer relativen Feuchte von ≤...
- Seite 9 2 Montage 2.4 Modul-Demontage Spannungsversorgung ausschalten! h Schraubklemmleisten I und II abziehen (1) h Schraubendreher in Entriegelungsöse an der Modulunterseite stecken und nach oben hebeln (2). Das Gehäuse läßt sich nach vorne herausschwenken (3).
- Seite 10 Schalter (Abschlußwiderstand) v Kapitel 4.6 „LON-Abschlußwiderstand“ Installations-Taste Anmeldung des Moduls in der Projektierungssoftware JUMO mTRON-iTOOL Setup-Schnittstelle für die Setup-Interfaceleitung, welche das Modul mit dem PC verbindet. Bei angeschlossener Setup-Interfaceleitung erfüllt das Mo- dul nur noch die Funktion eines PC-LON-Schnittstellenum- setzers.
- Seite 11 4 Elektrischer Anschluß 4.1 Installationshinweise Sowohl bei der Wahl des Leitungsmaterials, bei der Installation als auch beim elektrischen Anschluß des Moduls, sind die Vorschriften der VDE 0100 „Bestimmungen über das Errichten von Starkstroman- lagen mit Nennspannungen unter 1000V“ bzw. die jeweiligen Landes- vorschriften zu beachten.
- Seite 12 4 Elektrischer Anschluß Neben einer fehlerhaften Installation können auch falsch eingestellte Werte am Modul den nachfolgenden Prozeß in seiner ordnungsgemä- ßen Funktion beeinträchtigen. Es sollten daher immer vom Modul un- abhängige Sicherheitseinrichtungen, z. B. Überdruckventile oder Temperaturbegrenzer/-wächter vorhanden und die Einstellung nur dem Fachpersonal möglich sein.
- Seite 13 4 Elektrischer Anschluß 4.3 Geeignete Leitungen LON- Schirmung Schnittstelle Als Verbindungsleitung wird eine abgeschirmte verdrillte Zweidrahtleitung (Twisted Pair) empfohlen. Die Schirmung muß an die Technische Erde (TE) der LON-Schnittstelle ange- schlossen werden. Leitungstypen Struktur Leitungsquerschnitt Leitungslänge (max.) Linie 1,3 mm (AWG 16) 2700m 0,34mm...
- Seite 14 4 Elektrischer Anschluß 4.4 Anschlußplan Modulunterseite mit steckbaren Klemmleisten Steckbare Klemmleiste II Steckbare Klemmleiste I Der elektrische Anschluß Die Spannungsversorgung muß mit darf nur von Fachpersonal der auf dem Typenschild angegebe- durchgeführt werden! nen Spannung übereinstimmen. Steckbare Klemmleiste II Anschluß für Anschlußbelegung Symbol Binäreingänge...
- Seite 15 4 Elektrischer Anschluß Steckbare Klemmleiste I Anschluß für Anschlußbelegung Bemerkungen Symbole Ausgänge Relaisausgang P=Pol 3A, 250VAC, ohmsche S=Schließer Last Open-Collector- I_1/5 I_1/5 I_1/5 I_1/5 I_1/5 I_1/5 Ausgang 50V/0,5A max. Spannungs- versorgung I_L1 Polarität I_L1 Außenleiter I_N Neutralleiter lt. Typenschild I_N ...
- Seite 16 4 Elektrischer Anschluß 4.5 Netzwerkanschluß Es handelt sich beim JUMO mTRON-Automatisierungssystem um das Feld- bus-Netzwerkkonzept mit dem Namen LON ( ocal perating etwork). Als Übertragungsleitung wird eine abgeschirmte verdrillte Zweidraht-Leitung (Twisted Pair) verwendet. Als Verdrahtungsmöglichkeiten stehen Linien-, Ring- , Stern- oder gemischte Struktur (Free Topology) zur Auswahl: Linienstruktur Die physikalischen Enden werden beidseitig mit einem Abschlußwiderstand...
- Seite 17 4 Elektrischer Anschluß Sternstruktur Der Abschlußwiderstand eines beliebigen Modules im Stern muß auf 50Ω ein- gestellt werden. v Kapitel 4.6 „LON-Abschlußwiderstand“ Gemischte Struktur Der Abschlußwiderstand eines beliebigen Modules muß auf 50Ω eingestellt werden. v Kapitel 4.6 „LON-Abschlußwiderstand“...
- Seite 18 4 Elektrischer Anschluß 4.6 LON-Abschlußwiderstand Die Schalter für den Abschlußwiderstand des LON-Netzwerkes befindet sich auf der Modulfrontseite links unterhalb des Setup-Steckers hinter der Gehäu- seöffnung. h Mit Schraubendreher, oder Kugelschreiber, die Schalter in gewünschte Stellung bringen...
- Seite 20 M. K. JUCHHEIM GmbH & Co Hausadresse: Moltkestraße 13 - 31 36039 Fulda, Germany Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany Postadresse: 36035 Fulda, Germany Telefon: (06 61) 60 03-7 27 Telefax: (06 61) 60 03-5 08 E-Mail: mail@jumo.net Internet: www.jumo.de...
- Seite 21 Logic module B 70.4030.4 Installation Instructions 5.00...
- Seite 23 Contents Introduction Preface ........................3 Delivery package ....................3 Typographical conventions ................... 4 Type designation ....................5 Installation Location and climatic conditions ................. 6 Dimensions ......................6 Mounting the module on a standard rail .............. 6 Removing the module .................... 7 Displays and controls Electrical connection Installation notes ....................
- Seite 24 Contents...
- Seite 25 OEM (original equipment manufacturer) and to the user with appropriate technical know-how. It describes the scope of performance of the JUMO automation system with its modules, and gives all the necessary infor- mation for project design and start-up.
- Seite 26 1 Introduction 1.3 Typographical conventions Warning signs The signs of are used in these Installation Instructions un- Danger Warning der the following conditions: Danger This symbol is used when there may be danger to personnel if the instructions are disregarded or not followed accurately. Warning This symbol is used when there may be damage to equipment or data if the instructions are disregarded or not followed accurately.
- Seite 27 1 Introduction 1.4 Type designation The type designation contains all factory-configured settings of the inputs (1), outputs (2) and of the supply (3). The supply must correspond to the voltage shown on the label. The label is affixed to the housing. 704030/0- ...
- Seite 28 2 Installation 2.1 Location and climatic conditions The module is intended for mounting on standard rails 35mm x 7.5mm to EN 50 022 inside a control cabinet. The protection class is IP20 (EN 60 529). The ambient temperature at the location can be 0—50°C at a relative humidity not exceeding 80% without condensation.
- Seite 29 2 Installation 2.4 Removing the module Switch off the supply! h Pull off connectors I and II (1) h Insert screwdriver into the release lug on the underside of the module and lever it upwards (2). The housing can be swung out to the front (3).
- Seite 30 Switches (termination resistance) v Section 4.6 “LON termination resistance” Installation key the module reports to the JUMO mTRON-iTOOL project design software Setup interface for the setup interface line which links the module to the PC. When the setup interface lead is connected, the module has the sole function of a PC-LON interface converter.
- Seite 31 4 Electrical connection 4.1 Installation notes The choice of cable, the installation and the electrical connection of the module must meet the requirements of VDE 0100 “Regulations on the Installation of Power Circuits with nominal voltages below 1000V” or the appropriate local regulations. Work on the module must only be carried out to the extent described and, like the electrical connection, only by properly qualified person- nel.
- Seite 32 4 Electrical connection Apart from unsatisfactory installation, incorrect settings on the mod- ule may also interfere with the proper operation of the subsequent process. Provisions should therefore always be made for safety de- vices independent of the module, e.g. overpressure valves or temper- ature limiters/monitors.
- Seite 33 4 Electrical connection 4.3 Suitable leads Screen interface A screened twisted pair is recommended as a transmission line. The screen must be connected to the technical earth (TE) of the LON interface. Lead types Structure Conductor cross-section Max. lead length Line 1.3 mm (AWG 16)
- Seite 34 4 Electrical connection 4.4 Connection diagram Module underside with plug connectors Connector II Connector I The electrical connection The supply must correspond to the must only be carried out voltage specified on the label. by qualified personnel! Connector II Connection for Terminals Diagram Logic inputs...
- Seite 35 4 Electrical connection Connector I Connection for Terminals Notes Diagram Outputs Relay output P=common 3A 250VAC, resistive S=n.o. (make) load Open collector I_1/5 I_1/5 I_1/5 I_1/5 I_1/5 I_1/5 output 5V/0.5 A max. Supply I_L1 any I_L1 line as label ...
- Seite 36 4 Electrical connection 4.5 Network connection The JUMO mTRON automation system incorporates the field-bus network concept called LON ( ocal perating etwork). A screened twisted pair is used as transmission line. The connection can be made in line, ring, star or mixed structure (free topology).
- Seite 37 4 Electrical connection Star structure The termination resistance of any one module in the star must be set to 50Ω. v Section 4.6 “LON termination resistance” Mixed structure The termination resistance of any one module must be set to 50Ω. v Section 4.6 “LON termination resistance”...
- Seite 38 4 Electrical connection 4.6 LON termination resistance The switches for the termination resistance of the LON network are located at the front of the module, left underneath the setup plug, behind the housing opening. h Using a screwdriver or a ball-point pen, position the switches as required.
- Seite 40 M. K. JUCHHEIM GmbH & Co JUMO Instrument Co. Ltd. JUMO PROCESS CONTROL INC. Street address: JUMO House 735 Fox Chase, Moltkestraße 13 - 31 Temple Bank, Riverway Coatesville, PA 19320, USA 36039 Fulda, Germany Harlow, Essex CM20 2TT, UK...
