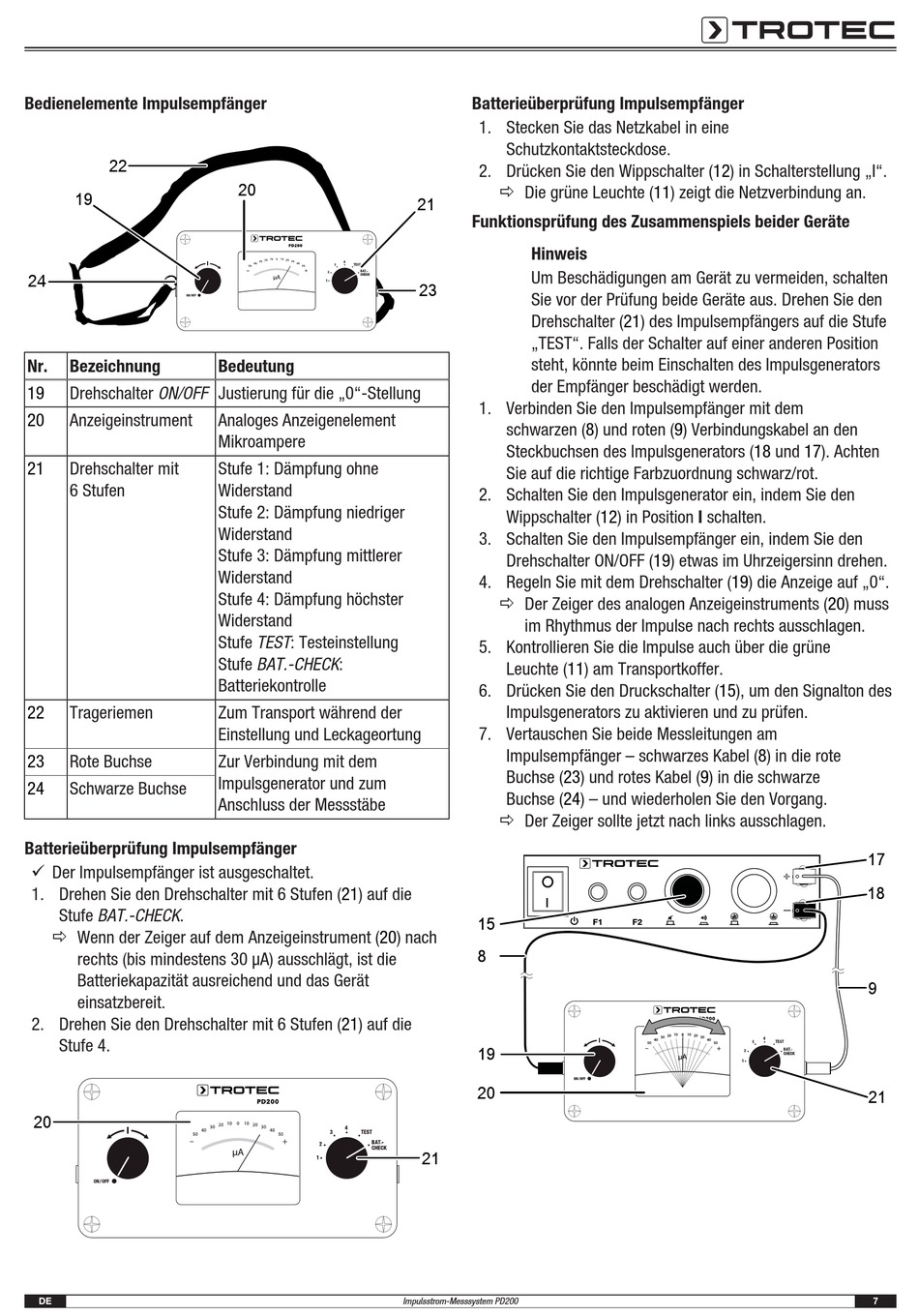

Bedienelemente Impulsempfänger
22
19
24
Nr.
Bezeichnung
19
Drehschalter ON/OFF Justierung für die „0"-Stellung
20
Anzeigeinstrument
21
Drehschalter mit
6 Stufen
22
Trageriemen
23
Rote Buchse
24
Schwarze Buchse
Batterieüberprüfung Impulsempfänger
ü Der Impulsempfänger ist ausgeschaltet.
1. Drehen Sie den Drehschalter mit 6 Stufen (21) auf die
Stufe BAT.-CHECK.
ð Wenn der Zeiger auf dem Anzeigeinstrument (20) nach
rechts (bis mindestens 30 μA) ausschlägt, ist die
Batteriekapazität ausreichend und das Gerät
einsatzbereit.
2. Drehen Sie den Drehschalter mit 6 Stufen (21) auf die
Stufe 4.
20
DE
20
Bedeutung
Analoges Anzeigenelement
Mikroampere
Stufe 1: Dämpfung ohne
Widerstand
Stufe 2: Dämpfung niedriger
Widerstand
Stufe 3: Dämpfung mittlerer
Widerstand
Stufe 4: Dämpfung höchster
Widerstand
Stufe TEST: Testeinstellung
Stufe BAT.-CHECK:
Batteriekontrolle
Zum Transport während der
Einstellung und Leckageortung
Zur Verbindung mit dem
Impulsgenerator und zum
Anschluss der Messstäbe
Batterieüberprüfung Impulsempfänger
1. Stecken Sie das Netzkabel in eine
Schutzkontaktsteckdose.
2. Drücken Sie den Wippschalter (12) in Schalterstellung „I".
ð Die grüne Leuchte (11) zeigt die Netzverbindung an.
21
Funktionsprüfung des Zusammenspiels beider Geräte
Hinweis
Um Beschädigungen am Gerät zu vermeiden, schalten
23
Sie vor der Prüfung beide Geräte aus. Drehen Sie den
Drehschalter (21) des Impulsempfängers auf die Stufe
„TEST". Falls der Schalter auf einer anderen Position
steht, könnte beim Einschalten des Impulsgenerators
der Empfänger beschädigt werden.
1. Verbinden Sie den Impulsempfänger mit dem
schwarzen (8) und roten (9) Verbindungskabel an den
Steckbuchsen des
Sie auf die richtige Farbzuordnung schwarz/rot.
2. Schalten Sie den Impulsgenerator ein, indem Sie den
Wippschalter (12) in Position I schalten.
3. Schalten Sie den Impulsempfänger ein, indem Sie den
Drehschalter ON/OFF (19) etwas im Uhrzeigersinn drehen.
4. Regeln Sie mit dem Drehschalter (19) die Anzeige auf „0".
ð Der Zeiger des analogen Anzeigeinstruments (20) muss
im Rhythmus der Impulse nach rechts ausschlagen.
5. Kontrollieren Sie die Impulse auch über die grüne
Leuchte (11) am Transportkoffer.
6. Drücken Sie den Druckschalter (15), um den Signalton des
Impulsgenerators zu aktivieren und zu prüfen.
7. Vertauschen Sie beide Messleitungen am
Impulsempfänger – schwarzes Kabel (8) in die rote
Buchse (23) und rotes Kabel (9) in die schwarze
Buchse (24) – und wiederholen Sie den Vorgang.
ð Der Zeiger sollte jetzt nach links ausschlagen.
15
8
19
20
21
Impulsstrom-Messsystem PD200
Impulsgenerators (18
und 17). Achten
10
0
10
20
20
30
30
40
40
50
50
–
+
µA
17
18
9
21
7
