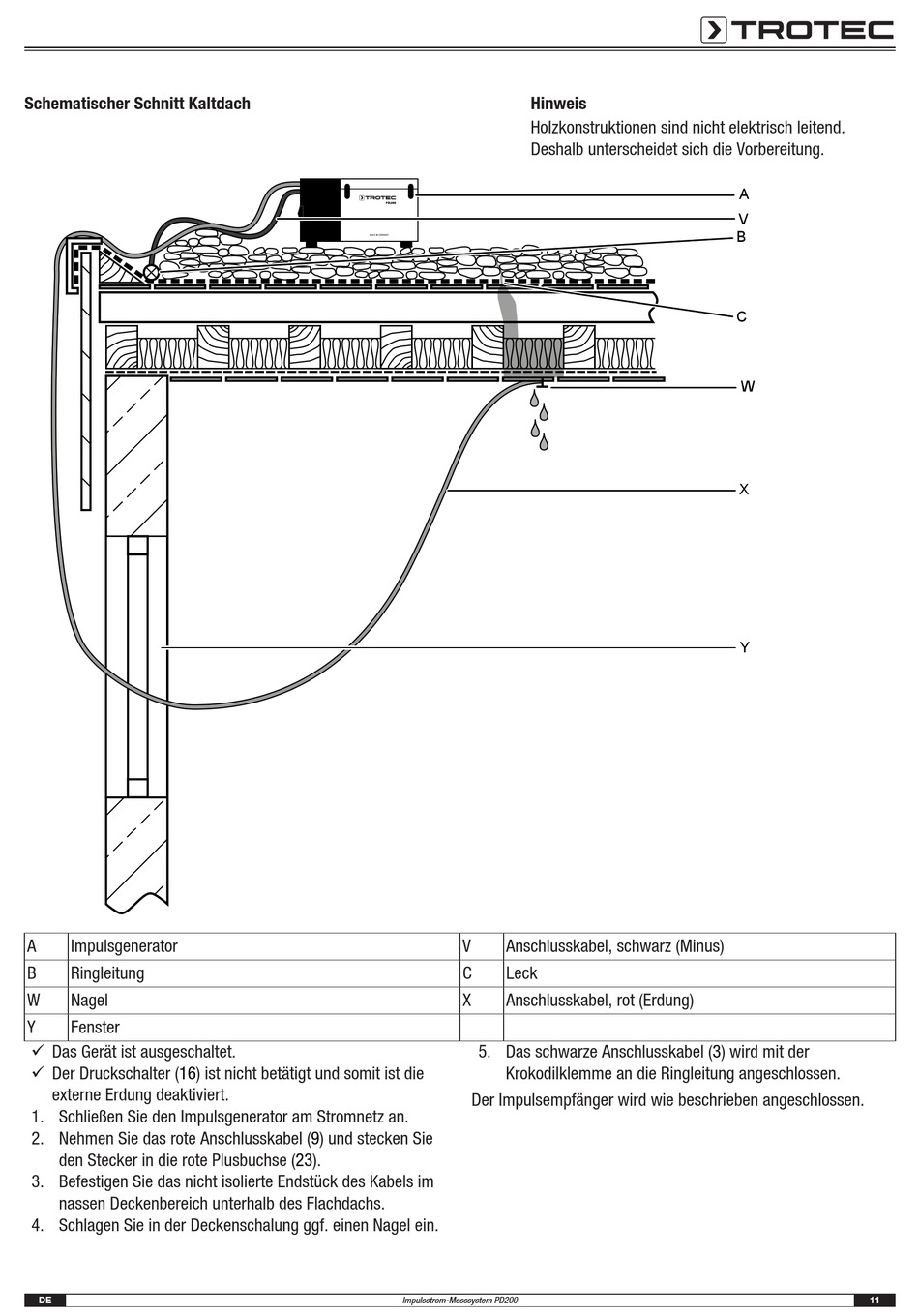

Schematischer Schnitt Kaltdach
A
Impulsgenerator
B
Ringleitung
W
Nagel
Y
Fenster
ü Das Gerät ist ausgeschaltet.
ü Der Druckschalter (16) ist nicht betätigt und somit ist die
externe Erdung deaktiviert.
1. Schließen Sie den Impulsgenerator am Stromnetz an.
2. Nehmen Sie das rote Anschlusskabel (9) und stecken Sie
den Stecker in die rote Plusbuchse (23).
3. Befestigen Sie das nicht isolierte Endstück des Kabels im
nassen Deckenbereich unterhalb des Flachdachs.
4. Schlagen Sie in der Deckenschalung ggf. einen Nagel ein.
DE
Hinweis
Holzkonstruktionen sind nicht elektrisch leitend.
Deshalb unterscheidet sich die Vorbereitung.
V
Anschlusskabel, schwarz (Minus)
C
Leck
X
Anschlusskabel, rot (Erdung)
5. Das schwarze Anschlusskabel (3) wird mit der
Krokodilklemme an die Ringleitung angeschlossen.
Der Impulsempfänger wird wie beschrieben angeschlossen.
Impulsstrom-Messsystem PD200
