Anschluss des Impulsgenerators
ü Das Gerät ist ausgeschaltet.
ü Der Druckschalter (16) für die externe Erdung ist betätigt.
1. Schließen Sie den Impulsgenerator am Stromnetz an.
2. Schließen Sie das schwarze Anschlusskabel mit der
Krokodilklemme (3) an die Ringleitung an. Die rote
Plusbuchse und das rote Anschlusskabel werden in diesem
Fall nicht verwendet. Die Erdung erfolgt über den
Schutzkontakt des Netzsteckers.

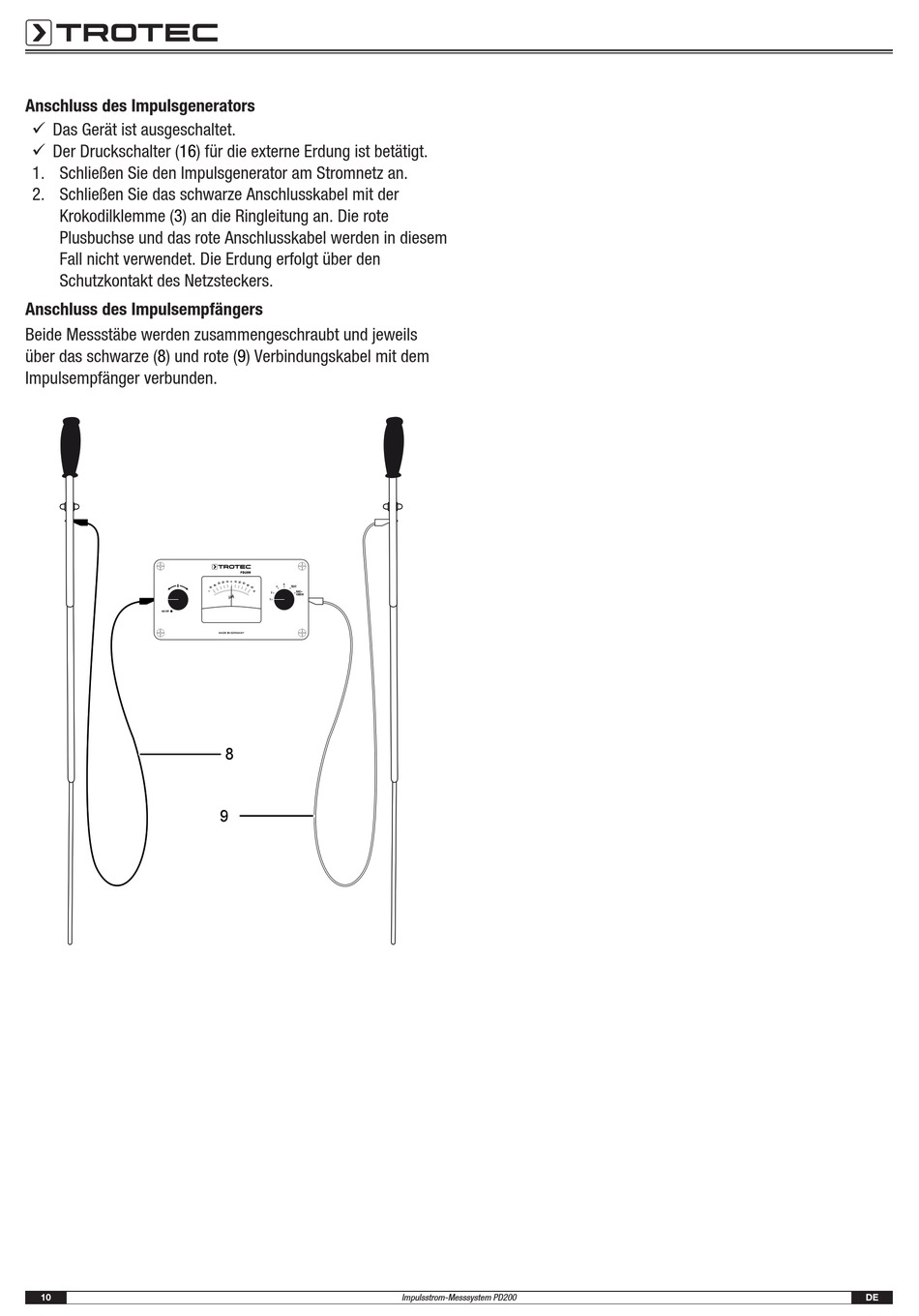

Anschluss des Impulsempfängers
Beide Messstäbe werden zusammengeschraubt und jeweils
über das schwarze (8) und rote (9) Verbindungskabel mit dem
Impulsempfänger verbunden.
10
10
0
10
20
20
30
30
40
40
50
50
–
+
µA
8
9
Impulsstrom-Messsystem PD200
DE
