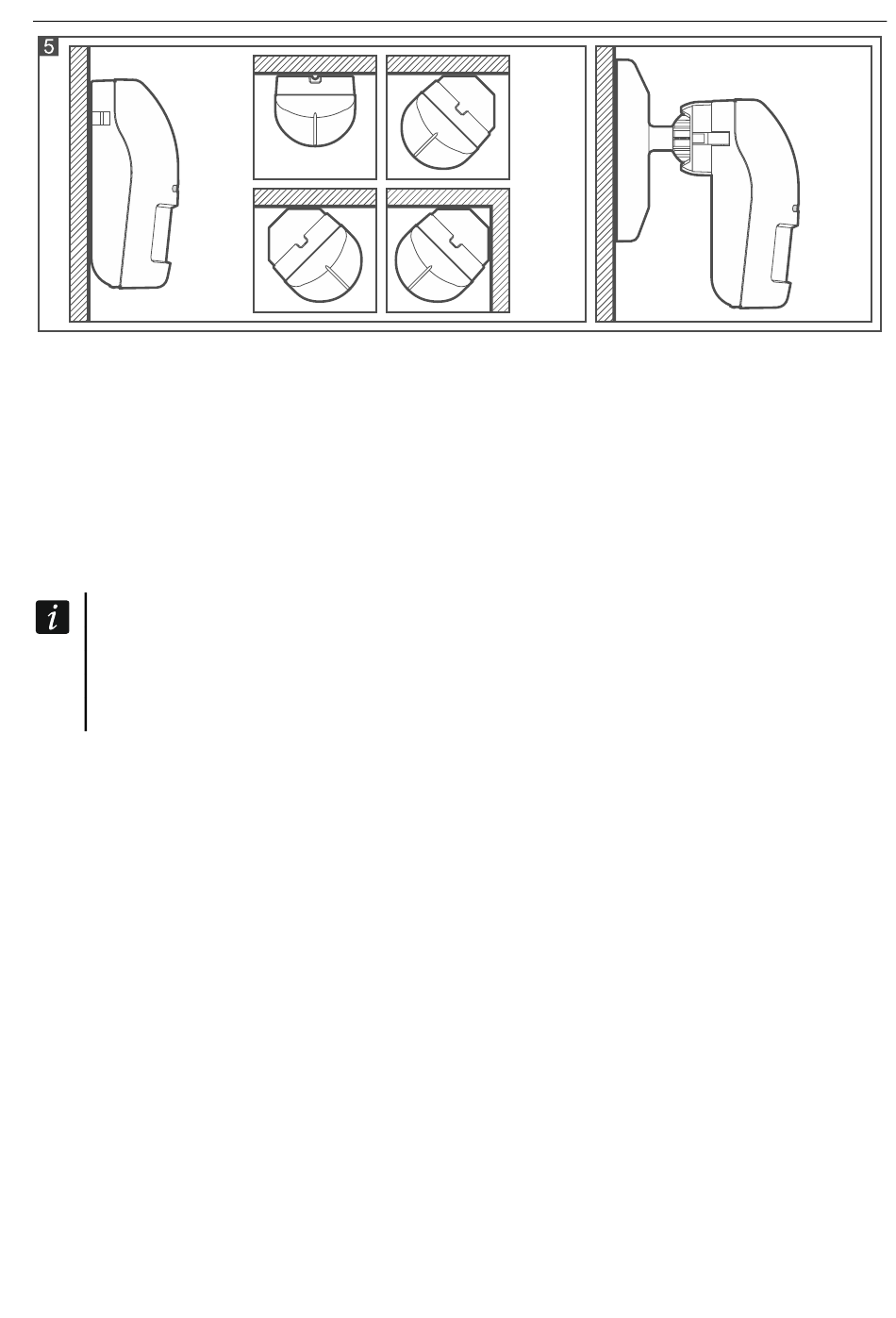

Montage direkt an der Wand

1. Führen Sie das Kabel durch das Loch im Gehäuseunterteil.
2. Mit den Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand.

Montage an der Winkelhalterung

1. Montieren Sie den zusätzlichen Sabotagekontakt:
– schrauben Sie die Halterung an den Sabotagekontakt an (Abb. 6-I),
– schrauben Sie das Ganze an das Gehäuseunterteil an (Abb. 6-III).
In der Abbildung 6 wird die Montage des Sabotagekontaktes in einer von zwei
zulässigen Positionen gezeigt. Der Montageort des Sabotagekontaktes hängt von der
Montageart der Winkelhalterung ab. Soll der Sabotagekontakt in der anderen Position
montiert werden, dann befestigen Sie die Halterung zur Montage des Kontaktes auf
der anderen Seite.
2. Bohren Sie Löcher in der Halterung für Schrauben und Kabel.
3. Führen Sie das Kabel durch das Loch.
4. Befestigen Sie die Winkelhalterung mit Dübeln und Schrauben an der Wand.
5. Führen Sie das Kabel durch das Loch im Gehäuseunterteil.
6. Befestigen Sie das Gehäuseunterteil mit Schrauben an der Halterung (Abb. 6-IV).
