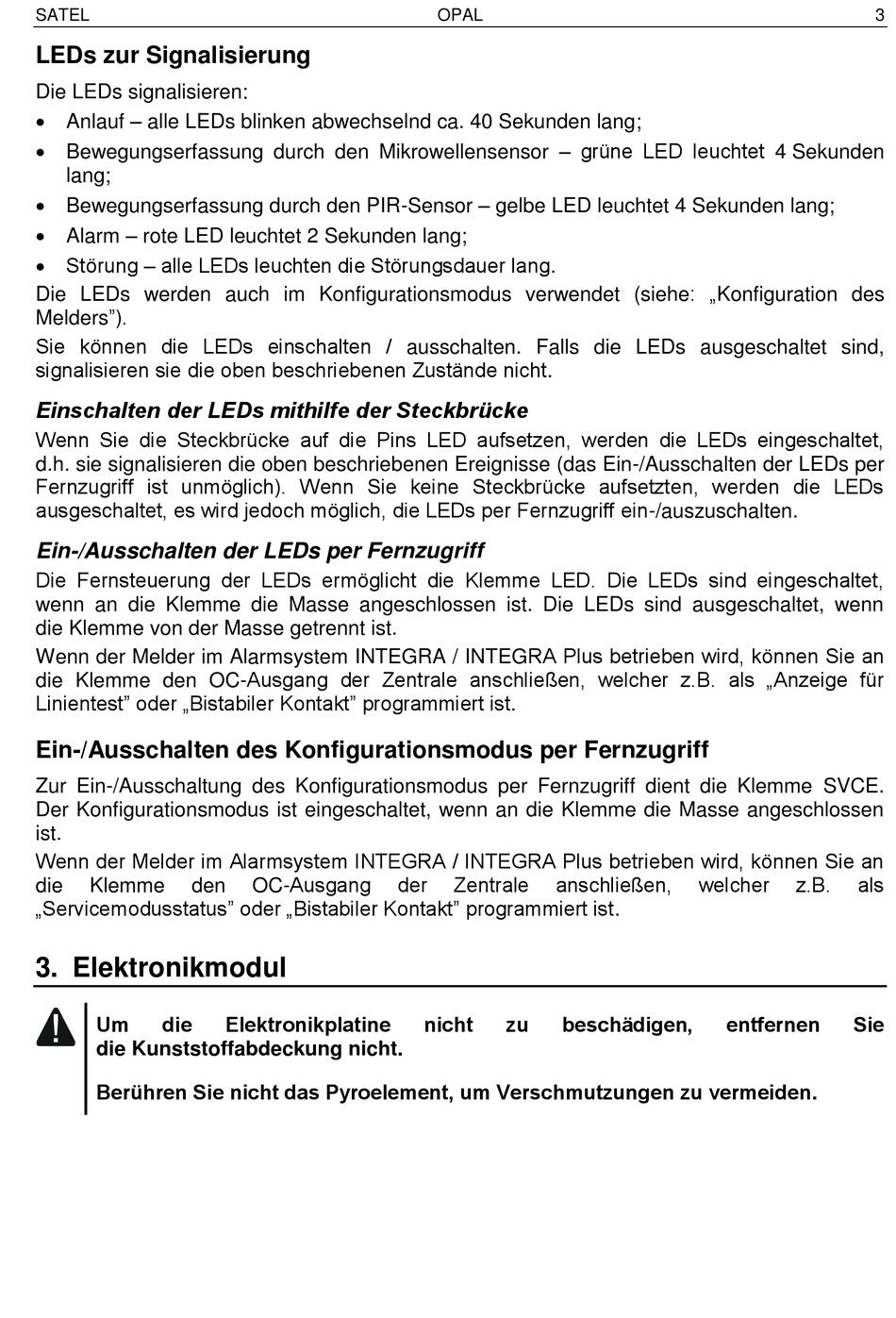

SATEL

LEDs zur Signalisierung

Die LEDs signalisieren:
 Anlauf – alle LEDs blinken abwechselnd ca. 40 Sekunden lang;
 Bewegungserfassung durch den Mikrowellensensor – grüne LED leuchtet 4 Sekunden
lang;
 Bewegungserfassung durch den PIR-Sensor – gelbe LED leuchtet 4 Sekunden lang;
 Alarm – rote LED leuchtet 2 Sekunden lang;
 Störung – alle LEDs leuchten die Störungsdauer lang.
Die LEDs werden auch im Konfigurationsmodus verwendet (siehe: „Konfiguration des
Melders").
Sie können die LEDs einschalten / ausschalten. Falls die LEDs ausgeschaltet sind,
signalisieren sie die oben beschriebenen Zustände nicht.
Einschalten der LEDs mithilfe der Steckbrücke
Wenn Sie die Steckbrücke auf die Pins LED aufsetzen, werden die LEDs eingeschaltet,
d.h. sie signalisieren die oben beschriebenen Ereignisse (das Ein-/Ausschalten der LEDs per
Fernzugriff ist unmöglich). Wenn Sie keine Steckbrücke aufsetzten, werden die LEDs
ausgeschaltet, es wird jedoch möglich, die LEDs per Fernzugriff ein-/auszuschalten.
Ein-/Ausschalten der LEDs per Fernzugriff
Die Fernsteuerung der LEDs ermöglicht die Klemme LED. Die LEDs sind eingeschaltet,
wenn an die Klemme die Masse angeschlossen ist. Die LEDs sind ausgeschaltet, wenn
die Klemme von der Masse getrennt ist.
Wenn der Melder im Alarmsystem INTEGRA / INTEGRA Plus betrieben wird, können Sie an
die Klemme den OC-Ausgang der Zentrale anschließen, welcher z.B. als „Anzeige für
Linientest" oder „Bistabiler Kontakt" programmiert ist.

Ein-/Ausschalten des Konfigurationsmodus per Fernzugriff

Zur Ein-/Ausschaltung des Konfigurationsmodus per Fernzugriff dient die Klemme SVCE.
Der Konfigurationsmodus ist eingeschaltet, wenn an die Klemme die Masse angeschlossen
ist.
Wenn der Melder im Alarmsystem INTEGRA / INTEGRA Plus betrieben wird, können Sie an
die Klemme den
„Servicemodusstatus" oder „Bistabiler Kontakt" programmiert ist.

3. Elektronikmodul

Um die
die Kunststoffabdeckung nicht.
Berühren Sie nicht das Pyroelement, um Verschmutzungen zu vermeiden.
OC-Ausgang
Elektronikplatine
OPAL
der Zentrale anschließen,
nicht zu beschädigen,
welcher z.B. als
entfernen Sie
3
