- Seite 1 05/19 AUßEN-DUAL-BEWEGUNGSMELDER OPAL Pro Firmwareversion 1.01 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
- Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer Webseite...

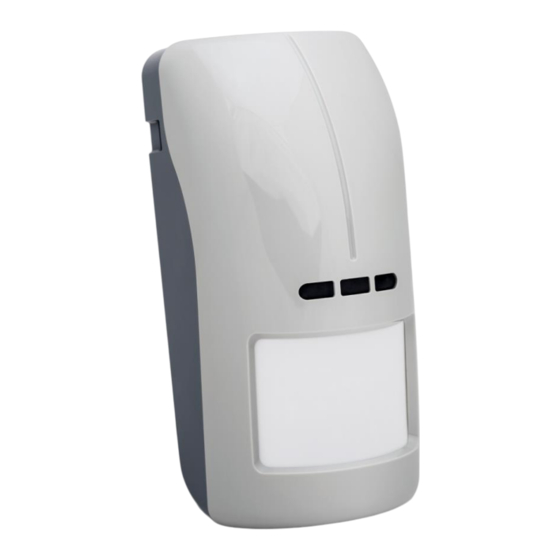

- Seite 3 Der Melder OPAL Pro ermöglicht die Bewegungserfassung im geschützten Bereich. Er ist für die Außenmontage ausgeführt. Die Anleitung bezieht sich auf den Melder mit der Elektronikversion B (oder höher) und der Firmwareversion 1.00 (oder höher). Der Melder erfüllt die Anforderungen der Norm EN 50131-2-4 für Grade 3.
- Seite 4 OPAL Pro SATEL Kontrollfunktionen Bei der Beschädigung des Bewegungserfassungssystems oder wenn die Spannung unter 9 V (±5%) für länger als 2 Sekunden fällt, wird der Melder eine Störung melden. Die Störung wird durch Aktivierung Alarmrelais Leuchten aller LEDs signalisiert. Die Störungssignalisierung dauert an, solange die Störung vorliegt.
- Seite 5 Melders”). Dämmerungssensor. Infrarotempfänger zur Konfiguration des Melders mithilfe des Handsenders OPT-1. Der Handsender ist im Angebot der Firma SATEL erhältlich. LEDs des Anti-Masking Schaltkreises. Taster zur Einstellung der Empfindlichkeit der Sensoren. Taster MODE zur Konfiguration des Melders (siehe: „Konfiguration des Melders”).
- Seite 6 OPAL Pro SATEL Installieren Sie den Melder nicht an Orten, an welchen die Entfernung von sich bewegenden Objekten (z.B. Äste, Bäume, Sträucher, Wäscheleinen usw.) kleiner als 3 m ist (Abb. 2-IV). Richten Sie den Melder weder auf Objekte, die das Licht zurückwerfen können, noch auf Ventilatoren oder auf Geräte, die Wärme emittieren (Abb.
- Seite 7 SATEL OPAL Pro 3. Machen Sie im Gehäuseunterteil ein Loch für das Kabel. 4. Fixieren Sie das Gehäuseunterteil an der Wand (siehe: „Montage direkt an der Wand”), an der Winkelhalterung (siehe: „Montage an der Winkelhalterung”) oder an der Kugelhalterung (siehe: „Montage an der Kugelkopfhalterung”). In der Abbildung 5 wurden mögliche Montagearten des Melders dargestellt.
- Seite 8 OPAL Pro SATEL Montage direkt an der Wand 1. Führen Sie das Kabel durch das Loch im Gehäuseunterteil durch. 2. Mit den Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand. Montage an der Winkelhalterung 1. Montieren Sie den zusätzlichen Sabotagekontakt: –...
- Seite 9 SATEL OPAL Pro Montage an der Kugelkopfhalterung 1. Montieren Sie den zusätzlichen Sabotagekontakt: – schrauben Sie die Montagehalterung an den Sabotagekontakt an (Abb. 7-I), – setzen Sie die Kappe zur Vergrößerung der Oberfläche des Kontaktes auf (Abb. 7-I), – schrauben Sie das Ganze an das Unterteil der Kugelkopfhalterung (Abb. 7-III).
- Seite 10 OPAL Pro SATEL 5. Konfiguration des Melders In dem Melder können Sie die Betriebsparameter jedes Sensors unabhängig programmieren: – Empfindlichkeit des Mikrowellensensors, – Empfindlichkeit des PIR-Sensors, – Detektionsschwelle des Dämmerungssensors. Jeder Sensor hat 16 Empfindlichkeitsschwellen. In der Abbildung 10 sind die Detektionsbereiche des Bewegungsmelders dargestellt (a - minimal, b - voreingestellt, c - maximal, d - Unterkriechzone).
- Seite 11 SATEL OPAL Pro Konfigurationsmodus fängt die grüne LED an zu blinken. Es bedeutet, dass Sie die Empfindlichkeit des Mikrowellensensors einstellen können. Die Aktivierung des Konfigurationsmodus schaltet die Anti-Masking-Funktion aus. Die Anti-Masking-Funktion wird automatisch nach Beendigung Konfigurationsmodus eingeschaltet. Signalisierung im Konfigurationsmodus Unten wurde die Funktionsweise der LEDs bei der Konfiguration der Sensoren beschrieben.
- Seite 12 OPAL Pro SATEL Drücken Sie den Taster (nächster Sensor) oder (voriger Sensor), um zur Konfiguration des folgenden Sensors überzugehen. Der Melder wird durch Blinken der entsprechenden LED informieren, welcher der Sensoren gerade konfiguriert wird (siehe „Signalisierung im Konfigurationsmodus”). Beendigung des Konfigurationsmodus Halten Sie den Taster MODE auf der Elektronikplatine 2 Sekunden lang gedrückt oder...
- Seite 13 SATEL OPAL Pro Separates Testen der Sensoren Die Sensoren werden im Konfigurationsmodus getestet. Die Aktivierung des Modus, Auswahl des Sensors und Methode der Änderung des Empfindlichkeitsbereichs wurden genau im Kapitel „Konfiguration des Melders” beschrieben. 1. Aktivieren Sie den Konfigurationsmodus. 2. Wählen Sie den Sensor aus, der getestet werden soll.
- Seite 14 OPAL Pro SATEL...
-
Seite 15: Technische Daten
SATEL OPAL Pro 9. Technische Daten OPAL Pro Spannungsversorgung ..................12 V DC ±15% Ruhestromaufnahme ....................... 17 mA Max. Stromaufnahme ...................... 30 mA Zulässige Belastung der Relais-Kontakte (Widerstand) ........40 mA / 16 V DC Zulässige Belastung des Ausgangs D/N (OC-Ausgang) ........50 mA / 12 VDC Mikrowellenfrequenz ......................
