Satel OPAL plus Anleitung
Dual-technologie bewegungsmelder
für außenanwendung
Vorschau ausblenden
Andere Handbücher für OPAL plus:
- Bedienungsanleitung (4 Seiten) ,
- Montage (16 Seiten)
Verwandte Anleitungen für Satel OPAL plus
Inhaltszusammenfassung für Satel OPAL plus

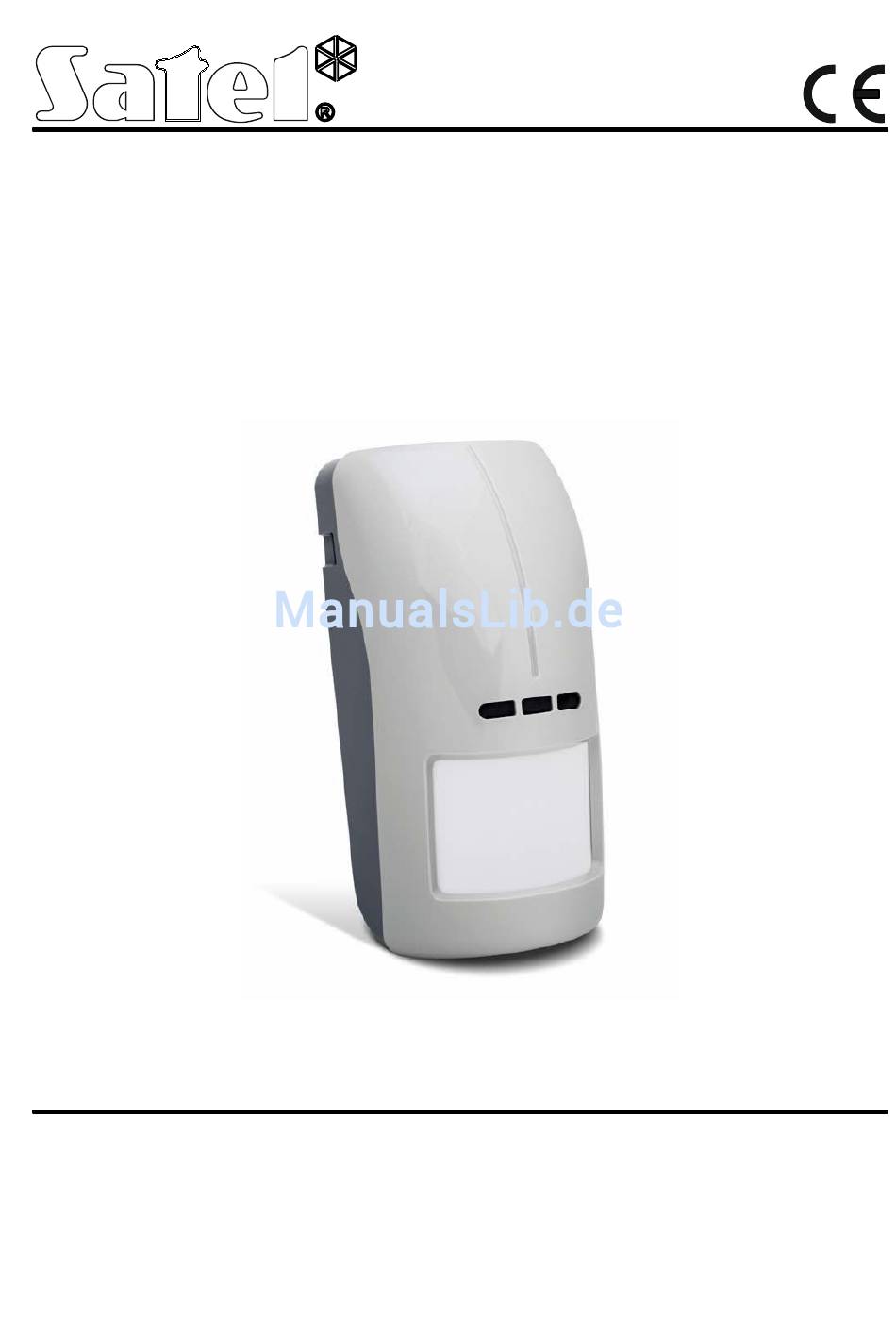

- Seite 1 Opal Okt. 2015 DUAL-TECHNOLOGIE BEWEGUNGSMELDER für Außenanwendung OPAL / OPAL Plus Firmware Version 2.01...
- Seite 2 Bei Änderungen, Modifikationen oder Reparaturen von nichtautorisierter Seite erlischt die Garantie. SATEL arbeitet ständig an der weiteren Erhöhung der Qualität des Produktes, was sich in Änderungen der technischen Spezifikation und der Firmware widerspiegelt. Die jeweils aktuellste Version finden Sie auf unserer Website.
- Seite 3 OPAL • OPAL Plus SATEL Der OPAL / OPAL Plus Melder erlaubt die Erkennung von Bewegungen in einem zu schützenden Bereich. Der Melder ist für Außenanwendungen entwickelt. Diese Anleitung ist für die Elektronikversion E (oder darauf folgende Versionen) gültig. Eigenschaften ...
- Seite 4 Dämmerungssensor [OPAL Plus]. Der IR-Empfänger erlaubt, den Melder mit dem IR-Handsender OPT-1 zu justieren [OPAL Plus]. Der Handsender wird von SATEL als Zubehör optional angeboten. Tasten werden zur Empfindlichkeitseinstellung der Sensoren verwendet. MODE-Taste wird zur Einstellung verwendet (siehe: "Detektor Konfiguration").
-
Seite 5: Installation
SATEL OPAL • OPAL Plus Auf der anderen Seite der Elektronikplatine ist ein Sabotagekontakt, der aktiviert wird, wenn der Melder von der Wand entfernt wird. Wenn der Melder mit einem Winkel oder mit dem Kugelgelenk an der Wand montiert wird, ist der zusätzliche Sabotagekontakt zu montieren (dieser ist im Lieferumfang enthalten). - Seite 6 OPAL • OPAL Plus SATEL 3. Öffnen Sie die Kabelöffnung im Gehäuseboden. 4. Befestigen Sie die Wandhalterung an der Wand (siehe: “Wandmontage”) oder am Kugelgelenk “Kugelgelenk Montage”). In Skizze 4 werden die verschiedenen Möglichkeiten der Montage des Melders gezeigt. 5. Nach der Montage des Melders fixieren Sie die Elektronikplatine mit einer Schraube.
- Seite 7 SATEL OPAL • OPAL Plus 2. Öffnen Sie die Halterung für Schrauben und Kabel. 3. Führen Sie das Kabel durch die vorbereitete Öffnung. 4. Verwenden Sie die beiliegenden Dübel und Schrauben zur Wandmontage. 5. Führen Sie das Kabel durch die Öffnung im Gehäuseboden.
- Seite 8 Der Detektor ermöglicht die Konfiguration der Parameter getrennt für jeden Sensor: – Empfindlichkeit des Mikrowellensensors, – Erfassungsempfindlichkeit des PIR-Sensors, – Detektionsschwelle des Dämmerungssensor [OPAL Plus]. Jeder Sensor hat 16 Empfindlichkeitsschwellen. Abb. 9 zeigt die Abdeckungsbereiche des Bewegungsmelders ( - Minimum,...
- Seite 9 SATEL OPAL • OPAL Plus Abb. 10 zeigt die Funktion des Dämmerungssensors. Die Zeitdauer für Änderungen beträgt (im Arbeitsmodus T=15 min, im Konfigurationsmodus T=3 s). Die Hysterese für die Lichtstärke und die Zeitverzögerung machen den Sensor immun gegen kurze oder geringe Änderungen der Lichtstärke. Tabelle 1 zeigt die Schwellwerte für die Lichtstärke bei drei Einstellungen.
- Seite 10 Das Drücken der MODE Taste startet die Konfiguration eines nächsten Sensors. Durch Blinken der zugehörenden LED wird signalisiert, welcher Sensor gerade konfiguriert wird (siehe: “Signalisierung im Konfigurationsmodus”). Konfigurieren mittels OPT-1 Handsender [OPAL Plus] (Wert verringern) oder Halte den Handsender in Richtung Melder. Ein Tastendruck auf (Wert erhöhen) ändert die Empfindlichkeit / Detektionsschwelle des Sensors.
- Seite 11 SATEL OPAL • OPAL Plus Die verwendeten Batterien nicht wegwerfen, sondern entsprechend den geltenden Vorschriften für den Umweltschutz entsorgen!
-
Seite 12: Technische Daten
OPAL • OPAL Plus SATEL 8. Technische Daten OPAL / OPAL Plus Melder Versorgungsspannung..................12 V DC ±15% Standby-Stromverbrauch OPAL..................12 mA OPAL Plus........................15 mA Maximale Stromaufnahme OPAL..................20 mA OPAL Plus........................20 mA Relaiskontakte Bewertung (ohmsche Last).............40 mA / 16 V DC D / N-Ausgangsleistung (OC-Ausgang)............50 mA / 12 VDC Mikrowellenfrequenz..............
