4

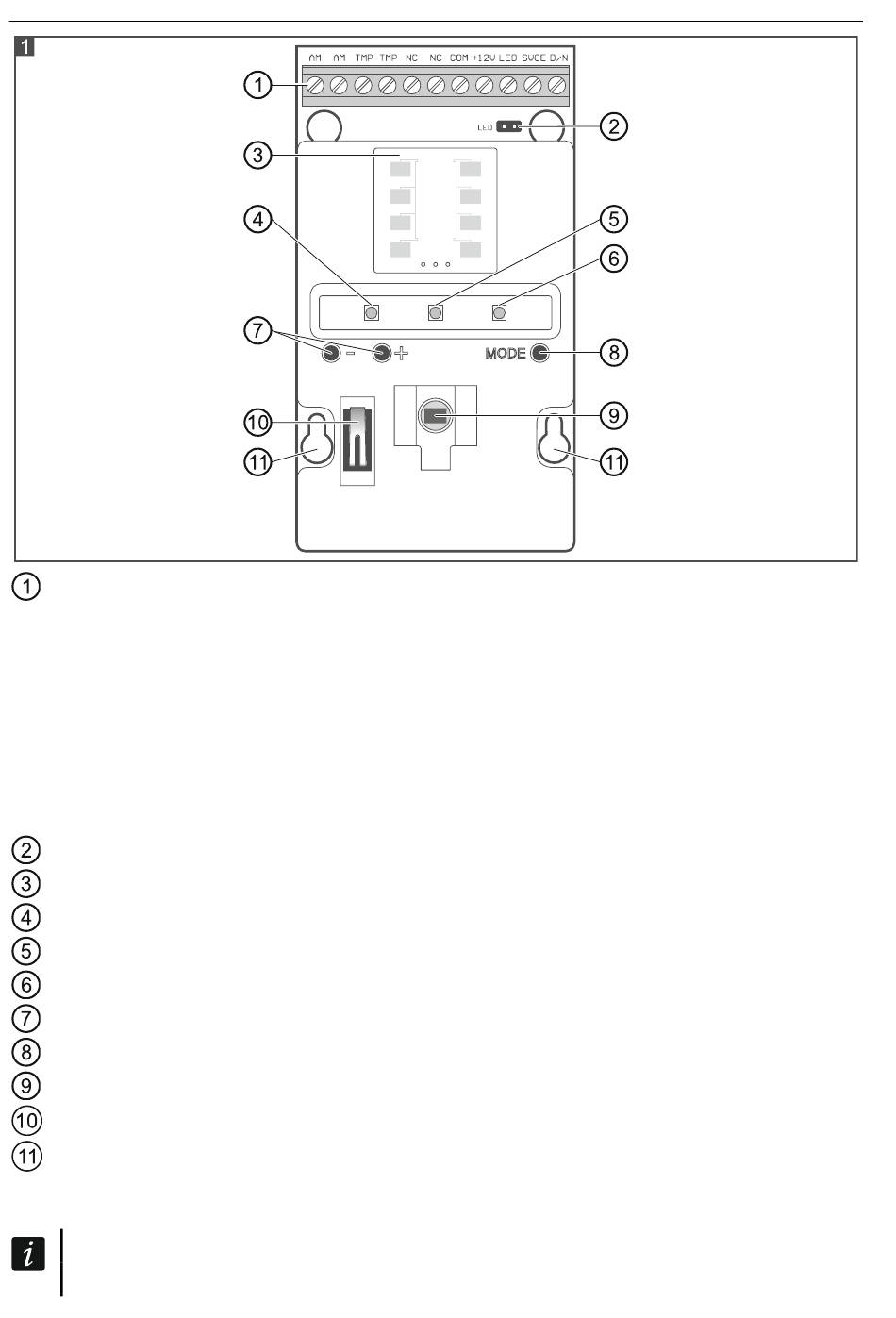

Klemmen:
AM - Anti-Masking-Ausgang (NC-Relais).
TMP - Sabotageausgang (NC).
NC - Alarmausgang (NC-Relais).
COM - Masse.
+12V - Stromversorgungseingang.
LED - Ein-/Ausschalten der LEDs.
SVCE - Ein-/Ausschalten des Konfigurationsmodus.
D/N - nicht verwendete Klemme.
Pins, die das Einschalten/Ausschalten der LEDs ermöglichen.
Mikrowellensensor.
grüne LED.
rote LED.
gelbe LED.
Taster zur Einstellung der Empfindlichkeit der Sensoren.
Taster MODE zur Konfiguration des Melders (siehe: „Konfiguration des Melders").
PIR-Sensor (zweifaches Pyroelement).
Sabotagekontakt gegen Öffnen des Gehäuses.
Montageöffnungen.
Auf der Rückseite des Elektronikmoduls befindet sich der Sabotagekontakt gegen Abreißen
des Gehäuseunterteils von der Montagefläche.
Bei der Montage des Melders an der Winkel- oder Kugelhalterung muss ein
zusätzlicher Sabotagekontakt montiert werden (im Lieferumfang enthalten).
