Produktübersicht
Produktübersicht
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13

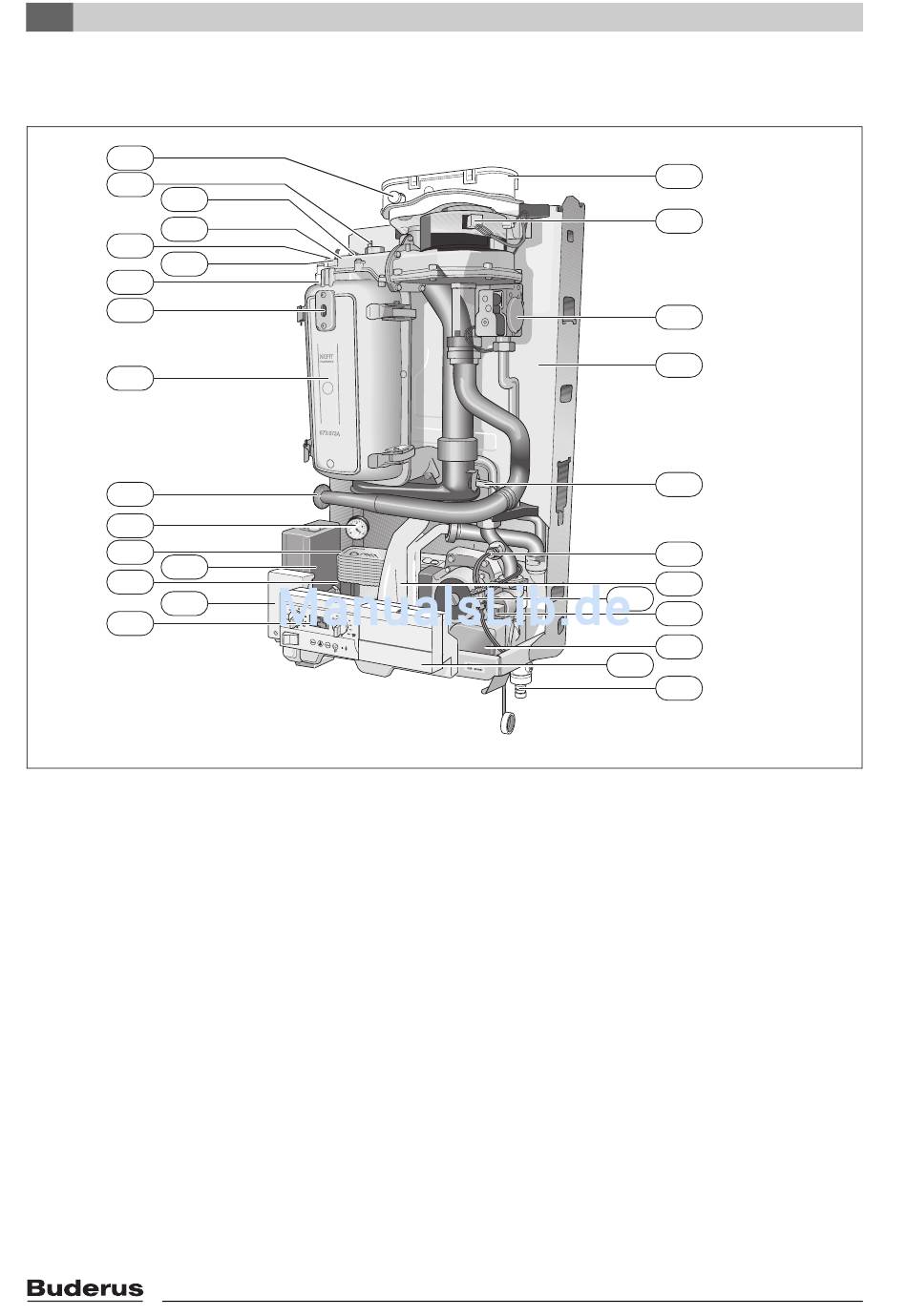

Bild 1 Logamax plus GB152-16/24/24K (Abbildung ohne Kesselverkleidung)
1 Abgas- und Zuluftanschluss
2 Gas-Lufteinheit (KombiVent)
3 Gasarmatur
4 Kesselrückwand
5 Abgasthermostat
6 Rücklauffühler
7 Siphon
8 Pumpe
9 Druckfühler
10 Dreiwegeventil
11 Montagemöglichkeit RC30/RC35
12 Füll- und Entleerhahn (nicht werkseitig montiert)
13 Basiscontroller Logamatic BC10 (Grundausstattung),
erweiterbar z. B. durch Bedieneinheit RC30/RC35
14 Anschlusskasten
15 Vorlauftemperaturfühler
16 universeller Brennerautomat (UBA 3)
17 Plattenwärmetauscher (nur bei GB152-24K)
18 Manometer
19 Zuluft-Ansaugrohr des Gebläses
20 Brenner mit Wärmetauscher
21 Schauglas
22 Sicherheitstemperaturfühler
23 Glühzünder
2 Logamax plus GB152-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
8
11
24 Brennerkopfsatz
25 Ionisationselektrode
26 Brennerthermostat
27 automatischer Entlüfter
28 Messöffnungen für Abgas und Zuluft
1
2
3
4
5
6
7
9
10
12
