Maniement

5 Maniement
5.1 Réglage de l'ouverture
L'engin (FSZ-M) doit être réglé en utilisant le système de réglage de l'ouverture, en fonction des dimensions
du produit à manipuler (bacs de plantation).
•

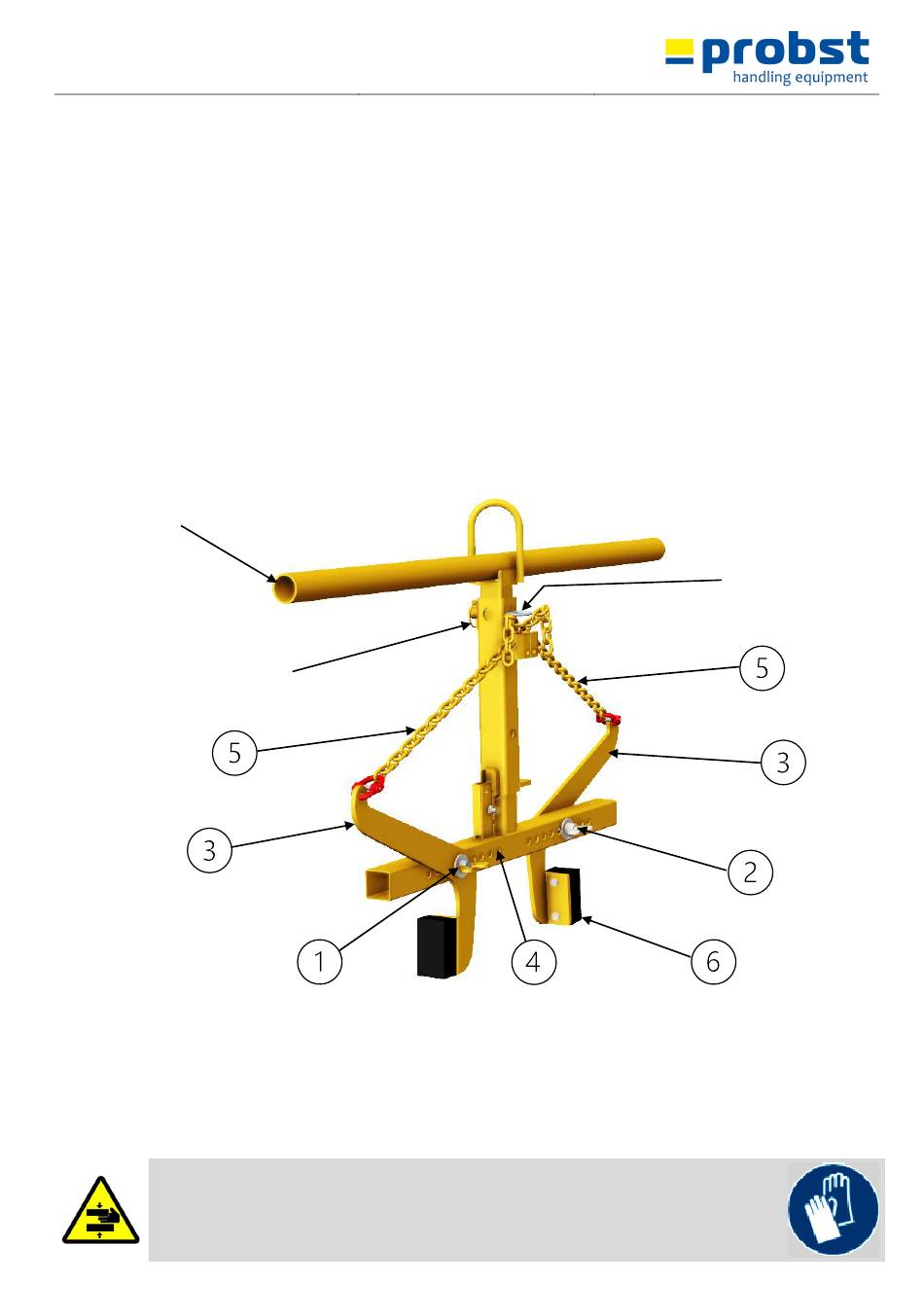

Enlever les deux écrous à ailettes (1) et retirer les deux boulons filetés (2).
•
Faire coulisser le bras de manutention (3) jusqu'au trou correspondant du dispositif de réglage de
l'ouverture (4).
•
L'ouverture doit toujours être réglée de manière symétrique pour les deux bras. L'engin (FSZ-M) sera
déséquilibré dans le cas contraire.
•
Remettre en place les deux boulons filetés (2) et serrer les écrous à ailettes (1).
•
Quand l'engin (FSZ-M) est posé sur le sol à vide, les deux chaînes de réglage (5) doivent être bien
tendues. Les mâchoires en caoutchouc (6) doivent alors être à peu près perpendiculaires par rapport au
sol. Les chaînes de réglage (5) doivent être accrochées en utilisant le même maillon, les deux chaînes
doivent alors avoir la même longueur.
C
5.2 Réglage de la poignée
La poignée qui est utilisée en mode « 2 opérateurs » peut être tournée de 90°.
•
Enlever la goupille (A) et retirer le boulon (B).
•
Enlever la poignée (C), faire pivoter de 90° et remettre en place.
•
Remettre en place le boulon (B) et bloquer avec la goupille (A).
Soyez prudent lorsque vous effectuez des réglages. Risque de blessures aux mains.
Porter des gants de protection. →
