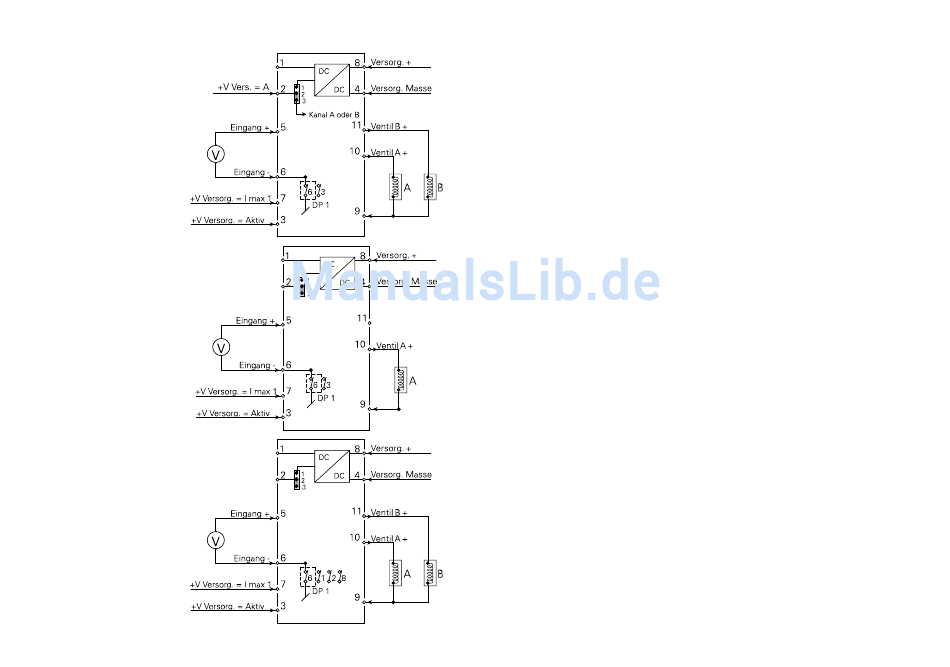

Verdrahtungsdiagramme für DC-Spannungseingang
Zweifache Ventilsteuerung
mit einem Eingangssignal von
0...1 VDC.
DIP-Schalterprogrammierung:
Funktion 1 oder
Funktion 2.
Einfache Ventilsteuerung mit
einem Eingangssignal von
0...1 VDC.
DIP-Schalterprogrammierung:
Funktion 1.
Zweifache Ventilsteuerung
mit einem Eingangssignal von
-10...+10 VDC.
DIP-Schalterprogrammierung:
Funktion 1 oder
Funktion 2.
66

Technische Beschreibung:

• Zwei Sicherheitsmaßnahmen sind eingelegen um Programmierung während
des Betriebs zu verhindern. Das korrekte Passwort (030) muß ins Menü [PAS]
eingegeben werden und der Ausgang muß kein Signal abgeben (das Display
muß 000 zeigen). Dies wird durch Ausschaltung der +UB auf der Klemme 3
gesichert.
• Die Einheit kann mit einem Joystick / Potentiometer oder einem
Prozeßstrom / Spannungssignal und einer internen Versorgung von +10 V und
eventuell -10 V gesteuert werden. Wird das Prozeßsignal benutzt, kann der
Eingang als Differenzialverstärker angeschlossen werden (DP1 SW 6 off) und
wirkt so einem Potentialfehler auf Grund einer unzweckmäßigen Erdung, ent-
gegen. Bei einem Joystick / Potentiometereingang muß der Eingang als
Einzelausgang geschaltet werden und es besteht die Möglichkeit, einen 10
kΩ Belastungs-widerstand mit einzuschalten (DP1 SW 5 on), sodaß immer
Strom im Gleitkontakt des Potentiometer fließt.
• Zur Umschaltung der A und B Ventile stehen zwei Funktionen zur Auswahl.
Funktion 1: das A Ventil ist angewählt, wenn Klemme 2 mit +UB beaufschlagt
wird. Funktion 2: die Umschaltung zwischen A/B Ventil erfolgt automatisch über
den Wert des Eingangssignals (kein Signal an Klemme 2). Eingangssignal:
0...50% = Ventil A 100...0%. Eingangssignal: 50...100% = Ventil B 0...100%
• Beim Anschluß der Ventilspule ist es wichtig zu beachten, daß der Impulsstrom
= V Versorg. /R- Spule den zugelassenen Höchstwert von 7A nicht überschreitet.
• Um eine unbeabsichtigte Bedienung in Verbindung mit z.B. einer unpräzisen
neutralen Stellung auf einem Joystick zu verhindern, besteht die Möglichkeit,
ein Todband zu programmieren. Dieses Todband bewirkt, daß der Eingang
über ein gewisses Niveau kommen muß, bevor der Ausgang reagiert.
• Es besteht die Möglichkeit die Vorspannung (Bias) einzustellen und zwar so, daß
man Rücksicht auf die Wanderung des Ventilsitzes nimmt vor dem Öldurchfluß.
• Man hat auch die Möglichkeit zwei feste Maximalströme (IMax1 & IMax2) zu
programmieren. Der Wechsel zwischen den beiden Strömen geschieht mit
einem externen PNP-Signal auf der Klemme 7. Die Funktion kann unter
anderem in Verbindung mit einem Endschalter angewandt werden und zwar
so, daß der letzte Teil der Wanderung langsam geschieht.
• Die Ventilsteuerung erfüllt die EMC-Daten, sofern das Installationskabel der
angeschlossenen Ventile abgeschirmt ist. Der Schirm wird an die
Versorgungserde angeschlossen.
