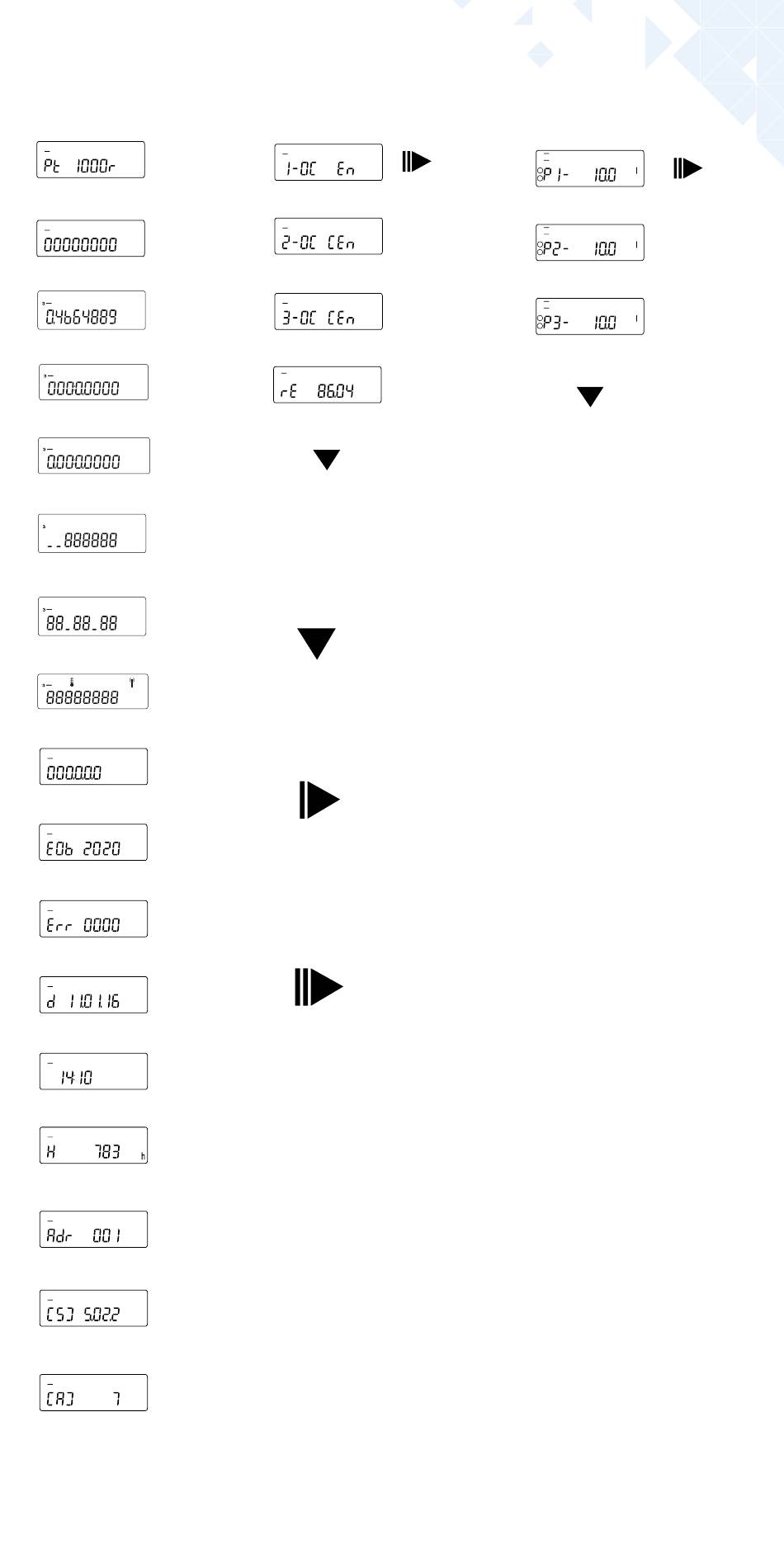

Livello 3
3 3 3
Tipo di sonda e punto di in-
stallazione della volumetrica
3 3 3
Numero di serie (o le 8 cifre a
destra del DevEUI)
DevEUI (le 8 cifre a sinistra)
JoinEUI (gli 8 posti a
destra)
J oinEUI (le 8 cifre a
sinistra)
Home_NetID
Stato LoRa
Numero rimanente del protocollo
diagnostico
3 3 3
Codice modello
3 3 3
Batteria esaurita
3 3 3
Guasto
3 3 3
Data attuale
3 3 3
Orario attuale
3 3 3
Ore d'esercizio
3 3 3
Indirizzo M-Bus
3 3 3
Versione firmware
(esempio)
3 3 3
Revisione del certificato
(esempio)
S S
3 3 3
H H
Funzione
Uscita 1
3 3 3
Funzione
Uscita 2
3 3 3
Funzione
Uscita 3
2 2 2
Energia residua – inter-
faccia ottica Interfacce
S S S

Legenda

S
L
H
Richiamo della versione del software
La versione del programma utilizzata può essere
visionata nel livello 3 del display ("versione
firmware").
E' possibile richiedere la distinta di tutti i simboli
indicati nella legenda dei sottomenu.
Livello 4
S
H
Valore impulsivo
Ingresso 1
Valore impulsivo
Ingresso 2
Valore impulsivo
Ingresso 3
Premere brevemente il tasto (S), per
sfogliare dall'alto verso il basso. Quan-
do si raggiunge l'ultima voce di menu,
il dispositivo torna automaticamente
indietro al primo (loop).
Premere per circa 2 sec. il tasto (L),
aspettare fino a quando non compare
il simbolo della porta (in alto a destra
sul display), poi rilasciare il tasto. Solo
successivamente il menu viene aggior-
nato o passa al sottomenu.
Trattenere il tasto (H) fino al cambio di
livello o fino al passaggio al sottome-
nu.
1 1 1
3 3 3
H H
1 1 1
2 2 2
1 1 1
3 3 3
1 1 1
2 2 2
1 1 1
3 3 3
1 1 1
2 2 2
S S S
H
