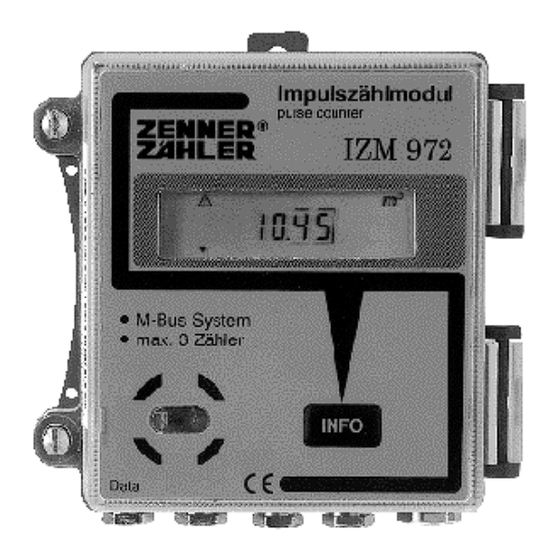

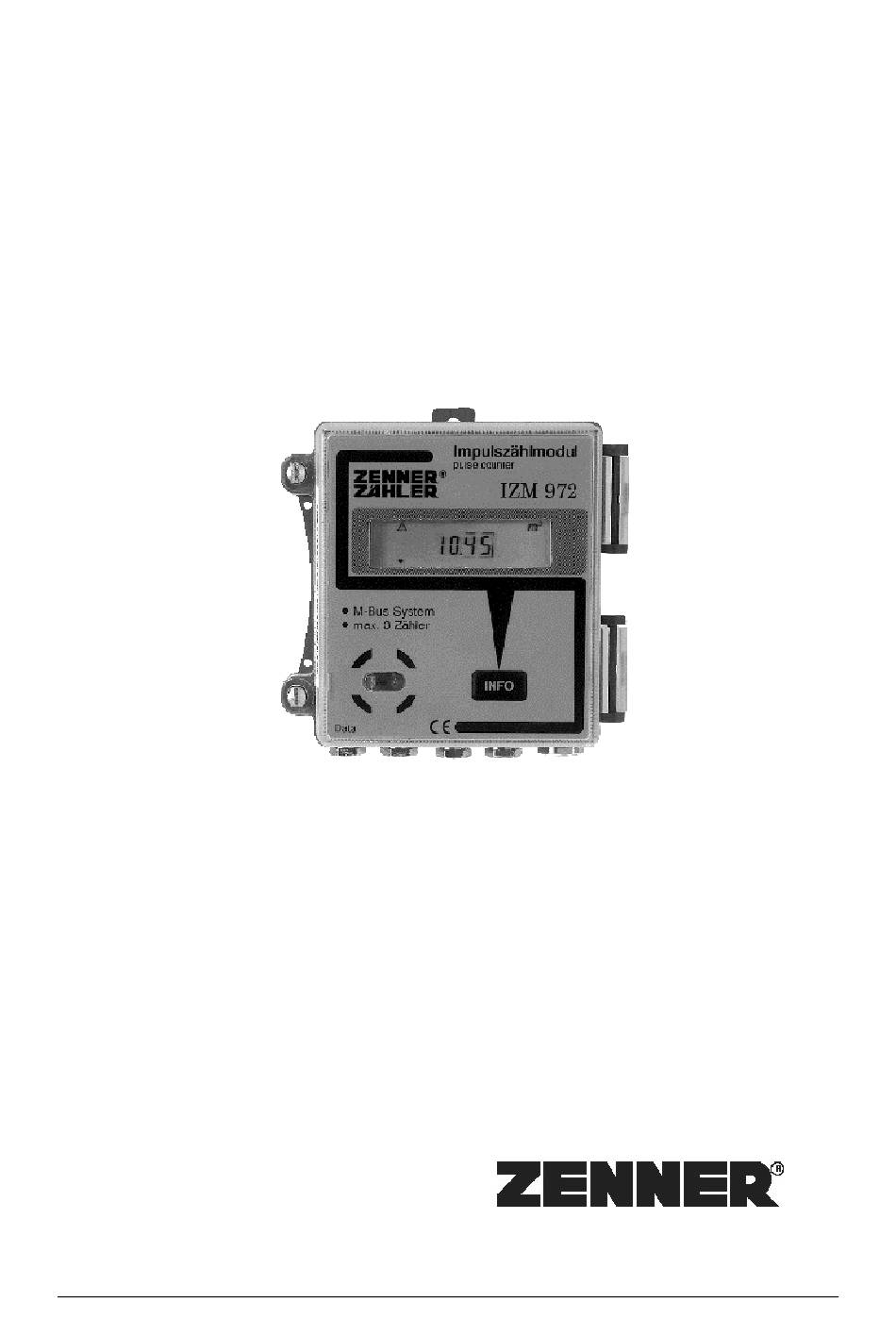

- Seite 1 Elektronischer Impulszähler IZM 972 Funktionsbeschreibung ZENNER GmbH & Co. KGaA Römerstadt 4 D - 66121 Saarbrücken Telefon 0681 / 9 96 76-0 Telefax 0681 / 6 43 94 eMail: info@zenner.de http://www.zenner.de N°98W002_251002_D...
-
Seite 2: Inhaltsverzeichnis
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Inhaltsverzeichnis 1. EINLEITUNG..............................3 2. TECHNISCHE DATEN IM ÜBERBLICK..................... 4 3. FUNKTIONSBESCHREIBUNG ........................5 3.1 V .......................... -
Seite 3: Einleitung
Auslesen jeweils eines Gerätes ermöglicht. Auch für das Übertragen der Daten über Funknetze ist das Impulszählmodul bereits vorbereitet. Mit welcher Ausführung auch immer, mit IZM 972 steht Ihnen ein ausgereiftes Spitzenprodukt zur Verfügung, das wohl kaum Wünsche offen läßt. -
Seite 4: Technische Daten Im Überblick
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 2. Technische Daten im Überblick Einbauort Wandmontage Impulseingang maximal 1 Hz oder 100 Hz optional Einheiten Liter, Wattstunden oder einheitenlos Impulswertigkeiten... -
Seite 5: Funktionsbeschreibung
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3. Funktionsbeschreibung 3.1 Volumenberechnung In jedem Meßzyklus, der typisch auf 60 Sekunden programmiert ist, wird eine Berechnung durchgeführt. -
Seite 6: Langsame Zähler
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.1.1 Langsame Zähler Unter langsamen Zählern versteht man in aller Regel rein mechanische Zähler mit Reedkontakt. -
Seite 7: Durchflussberechnung
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.2 Durchflussberechnung Rechenoperationen, wie die Berechnung des Durchflusses benötigen viel Zeit und beanspruchen dadurch relativ viel Batteriekapazität. Daher wird beim normalen Betrieb lediglich eine Näherungsrechnung durchgeführt, die für eine grundsätzliche Betrachtung der beschriebenen Größen völlig ausreichend ist. -
Seite 8: Die Lcd-Anzeige
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.3 Die LCD-Anzeige Das Display ist eine Flüssigkristallanzeige mit 8 Stellen zur Anzeige der Verbrauchswerte vielen Sonderzeichen... - Seite 9 F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Beispiel 1 : serienmäßige Konfiguration, beide Zusatzzähler als Eingang programmiert Hauptmenü Stichtagsmenü Konfigurationsmenü Testmenü...
- Seite 10 F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Beispiel 2 : Zusatzzähler 1 auf Eingang, Zusatzzähler 2 auf Ausgang programmiert Hauptmenü Stichtagsmenü...
-
Seite 11: Das Hauptmenü
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.3.2 Das Hauptmenü Fehleranzeige Werden vom IZM Betriebsfehler erkannt, so werden diese analysiert und zur Anzeige gebracht. - Seite 12 F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Volumen Zusatzzähler 2 Für den Zusatzzähler 2 gilt das Gleiche wie unter Zusatzzähler 1 schon beschrieben. Segmenttest Anzeige aller verfügbaren Segmente Durch den Ausfall bzw.
-
Seite 13: Das Stichtagsmenü
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.3.3 Das Stichtagsmenü Das Stichtagsmenü ist erkennbar an dem Pfeil nach rechts. Stichtagsdatum Das Stichtagsdatum ist der Zeitpunkt, an dem die Verbräuche des ersten angeschlossenen Zählers sowie die Verbräuche der beiden Zusatzzähler gesichert werden, um zu einem späteren Zeitpunkt abgerufen werden zu können. -
Seite 14: Konfigurationsmenü
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Datum und Uhrzeit Eine Umschaltung von Sommer auf Winterzeit ist nicht vorhanden. Datum und Uhrzeit können bei Bedarf auch vor Ort programmiert bzw. - Seite 15 F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Typennummer Typennummer sind einige Ausstattungsmerkmale IZM sowie Softwareparameter verschlüsselt, die es erlauben, den ausgelieferten Typ zu identifizieren.
-
Seite 16: Das Testmenü
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.3.5 Das Testmenü Das Testmenü ist erkennbar an dem Pfeil nach links. Volumen, hochauflösend Bei dieser Anzeige handelt es sich um eine hochauflösende Testanzeige für das Volumen, mit der auch vor Ort relativ schnelle Aussagen über das Meßsystem gemacht werden können. -
Seite 17: Die Zustandsanzeigen Des Izm
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.4 Die Zustandsanzeigen des IZM Der Zustand, in dem sich das IZM gerade befindet, wird durch drei Segmente in der Anzeige bekanntgegeben. -
Seite 18: Das Gedächtnis Des Izm (Eeprom)
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.5 Das Gedächtnis des IZM (EEPROM) benötigt Sicherung aller eingestellten Parameter Zwischenspeicherung wichtigsten Daten Speicherung Tagessicherungsblocks (täglich um 23:00Uhr) während des Betriebs einen... -
Seite 19: Usatzspeicher -Module
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.6 Zusatzspeicher-Module Die Standardausführung des IZM ist mit einem Data-Logger von ca. 250 Byte ausgerüstet. -
Seite 20: Mpulseingang Hauptzähler
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.7 Impulseingang Hauptzähler Der Hauptzähler, den es zu erfassen gilt, wird in der Regel an die Klemmen 11 und 12 des IZM angeschlossen. -
Seite 21: Funktionen Der Ausgänge
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.9.1 Funktionen der Ausgänge Die beiden Ein- bzw. Ausgänge werden zur besseren Identifizierung als IO1 und IO2 bezeichnet. -
Seite 22: Timing Der Ausgänge
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.9.2 Timing der Ausgänge Signalverlauf Die Ausgänge geben immer Pulse mit einer Ausgangsfrequenz von 1 Hertz und einem Tastverhältnis von etwa 1:1 aus: 3 ..50 V 400 ms <... - Seite 23 F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 SPS-Eingänge sind normalerweise auf eine Spannung von 24 Volt und einen Strom von 10 mA ausgelegt. Diese Werte werden voll erfüllt. Zu beachten ist lediglich, daß ein LOW-schaltender Eingang der SPS gefordert ist.
-
Seite 24: Prinzipschaltbild Der Ausgänge
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.9.3 Prinzipschaltbild der Ausgänge 3 .. 50 VDC IO1 oder IO2 Max : 50 mA nachfolgende Tabelle enthält... -
Seite 25: Verbindung Zur Außenwelt - Die Schnittstellen
Insgesamt stehen 4 verschiedene Schnittstellen zur Verfügung: die Infrarotschnittstelle in der linken unteren Ecke auf der Frontseite die RS232-Schnittstelle (Standard PC-Schnittstelle) die Zenner-Bus-Schnittstelle (RS485) die M-Bus-Schnittstelle (Standard Metering Bus der Zählerbranche) Grundsätzlich gilt, daß alle Schnittstellen dasselbe Protokoll verwenden, d.h. die auszulesenden Daten werden nach dem gleichen Schema behandelt. -
Seite 26: Die Infrarotschnittstelle
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.10.1 Die Infrarotschnittstelle Um die Zählerdaten schnell und sicher ablesen zu können oder um das IZM vor Ort stellenweise neu zu parametrieren, ist jedes Impulszählmodul mit einer optischen Schnittstelle, der Infrarotschnittstelle, ausgerüstet. -
Seite 27: Die Rs232-Schnittstelle
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.10.2 Die RS232-Schnittstelle Für reine Punkt zu Punkt Verbindungen, also lediglich ein IZM ist mit einem Auslesegerät verbunden, steht auch eine RS232-Variante zur Verfügung (Option Bei dieser Option sind auf der linken Hälfte der Anschlussleiterplatte einige Klemmen zusätzlich bestückt. -
Seite 28: Stromversorgung Mit Batterie
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.11 Stromversorgung mit Batterie Zur Versorgung des Zählers stehen grundsätzlich zwei Typen von Batterien zur Verfügung. -
Seite 29: Diagnose Der Eingänge
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 3.13 Diagnose der Eingänge Diese Anzeige spiegelt den aktuellen Zustand der wichtigsten Eingänge wieder. Sie ist im Testmenü... -
Seite 30: Anschlußmöglichkeiten
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 4. Anschlußmöglichkeiten Zum Anschluß der Zähler sind auf der Anschlussleiterplatte eigene Klemmen vorgesehen. Des weiteren ist auf der Anschlussleiterplatte Platz für eine weitere Batterie (Typ ½... -
Seite 31: Anschlussleiterplatte Standard Und Rs-232
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Anschlussleiterplatte Standard und RS-232 Power-Jumper Erweiterungsstecker Standard 10 11 9 16 18 19 Legende: Imp: Haupt-Impulseingang IO1: Impuls Ein- Ausgang 1... -
Seite 32: Anschlussleiterplatte Zr Bus Und M-Bus
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 Anschlussleiterplatte ZR Bus und M-Bus Power-Jumper Erweiterungsstecker ZR Bus ZR Bus +5V..30V 10 11 9 16 18 19 Legende: Imp: Haupt-Impulseingang... -
Seite 33: Abmessungen Und Maßbilder
F u n k t i o n s b e s c h r e i b u n g I Z M 9 7 2 5. Abmessungen und Maßbilder...
